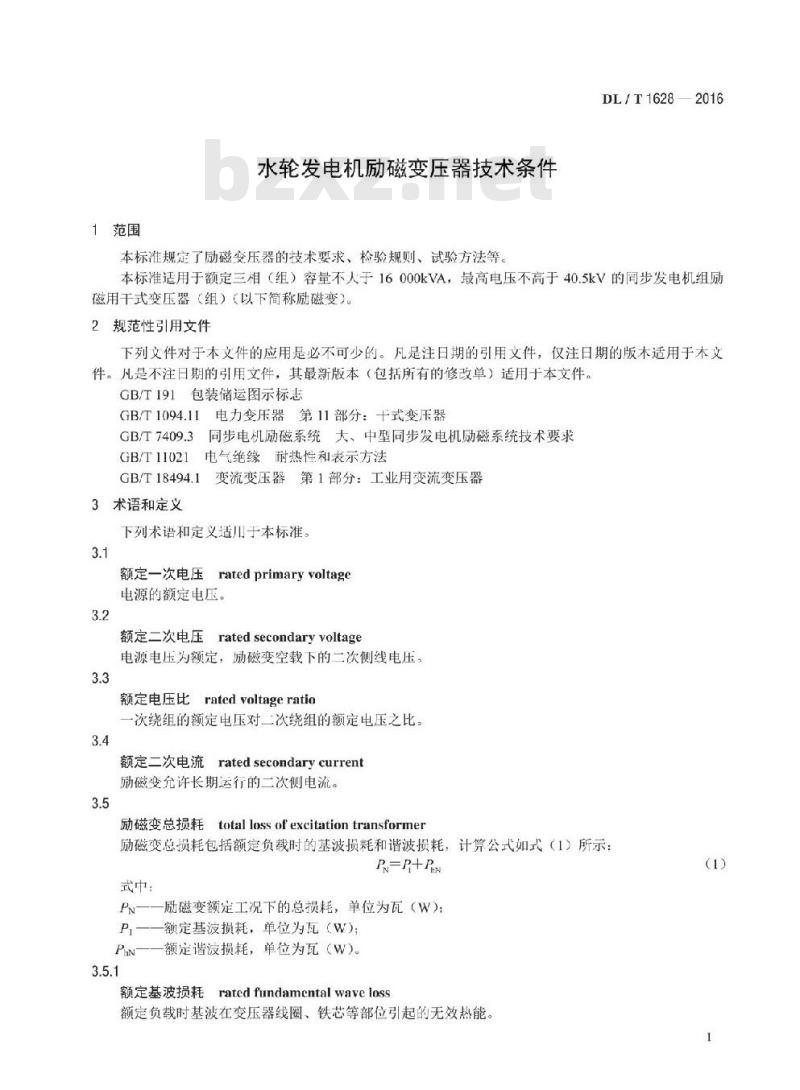

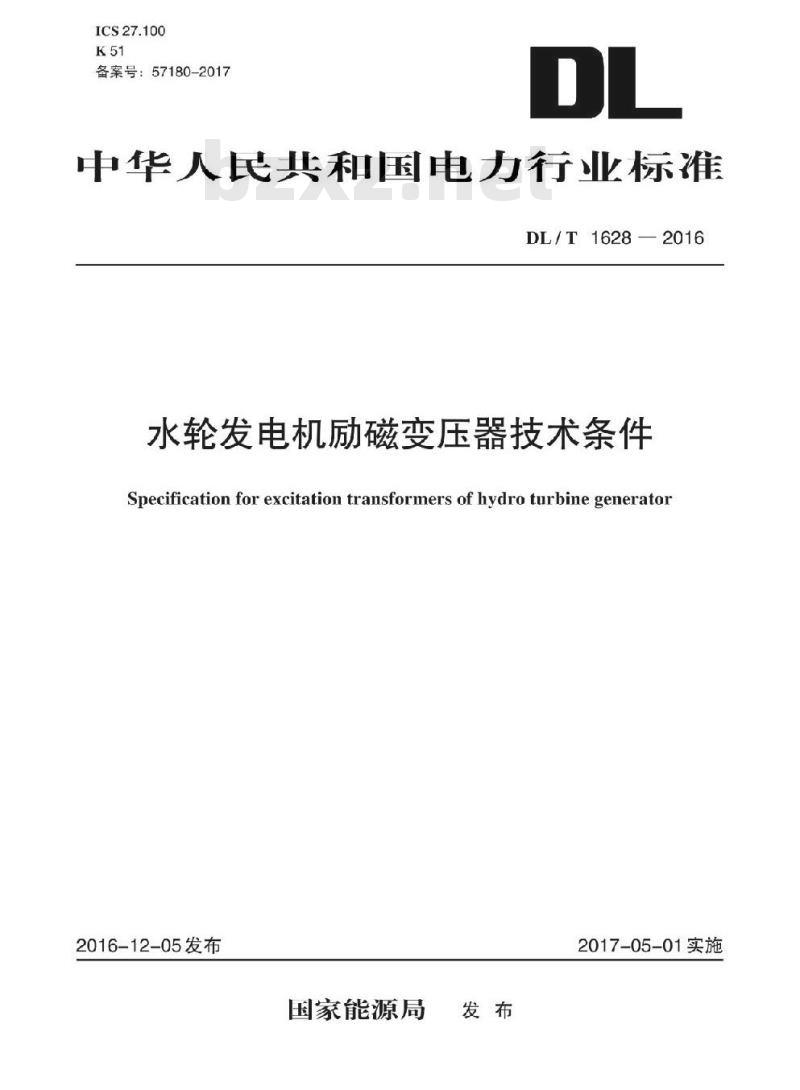

【DL电力标准】 水轮发电机励磁变压器技术条件

DL/T 1628-2016.Specification for excitation transformers of hydro turbine generator.
1范围
DL/T 1628规定了励磁变压器的技术要求、检验规则、试验方法等。
DL/T 1628适用于额定三相(组) 容量不大于16 000kVA， 最高电压不高于40.5kV的同步发电机组励磁用干式变压器(组) (以下简称励磁变)。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 1094.11电力变压器 第11部分:干式变压器
GB/T 7409.3同步电机励磁系统 大、 中型同步发电机励磁系统技术要求
GB/T 11021电气绝缘 耐热性和表示方法
GB/T 18494.1变流变压器 第1部分:工业用变流变压器
3术语和定义
下列术语和定义适用于本标准。
3.1额定一次电压rated primary voltage
电源的额定电压。
3.2额定二次电压 rated secondary voltage
电源电压为额定，励磁变空载下的二次侧线电压。
3.3额定电压比rated voltage ratio
一次绕组的额定电压对二次绕组的额定电压之比。
3.4额定二次电流rated secondary current
励磁变允许长期运行的二次侧电流。
3.5.1额定基波损耗rated fundamental wave loss
额定负载时基波在变压器线圈、铁芯等部位引起的无效热能。
