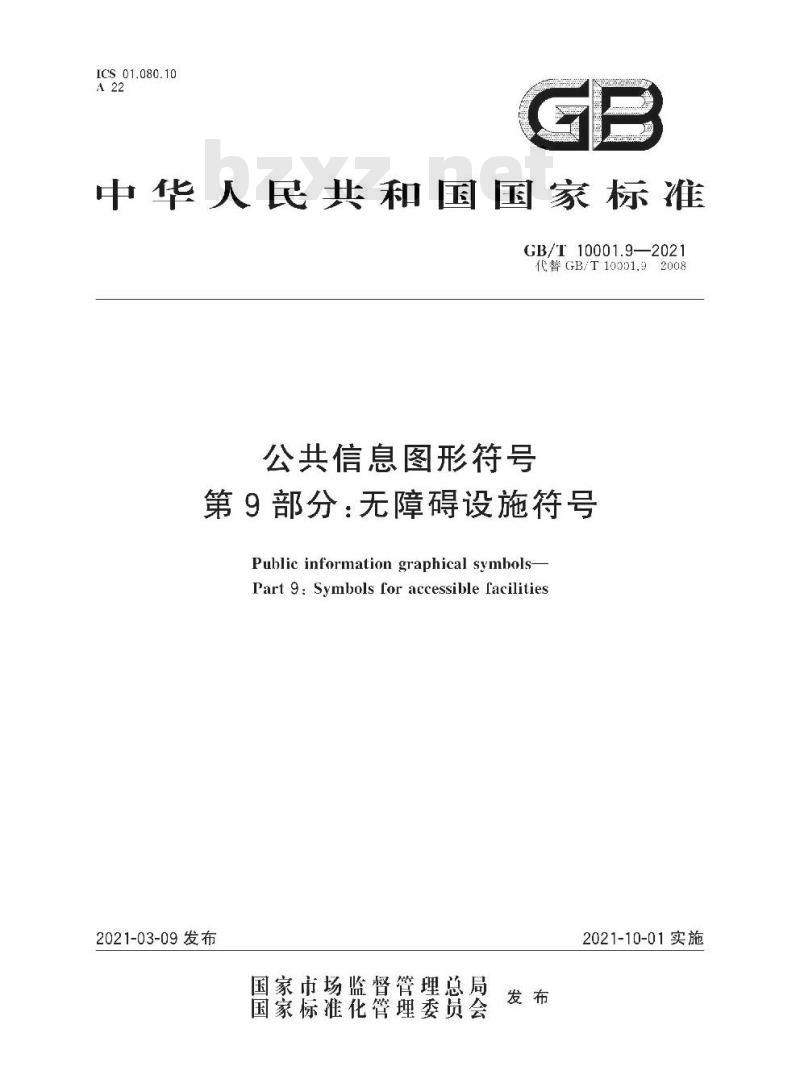

【GB国家标准】 公共信息图形符号第9部分:无障碍设施符号

GB/T 10001.9-2021.Public information graphical symbols-Part 9: Symbols for accessible facilities.

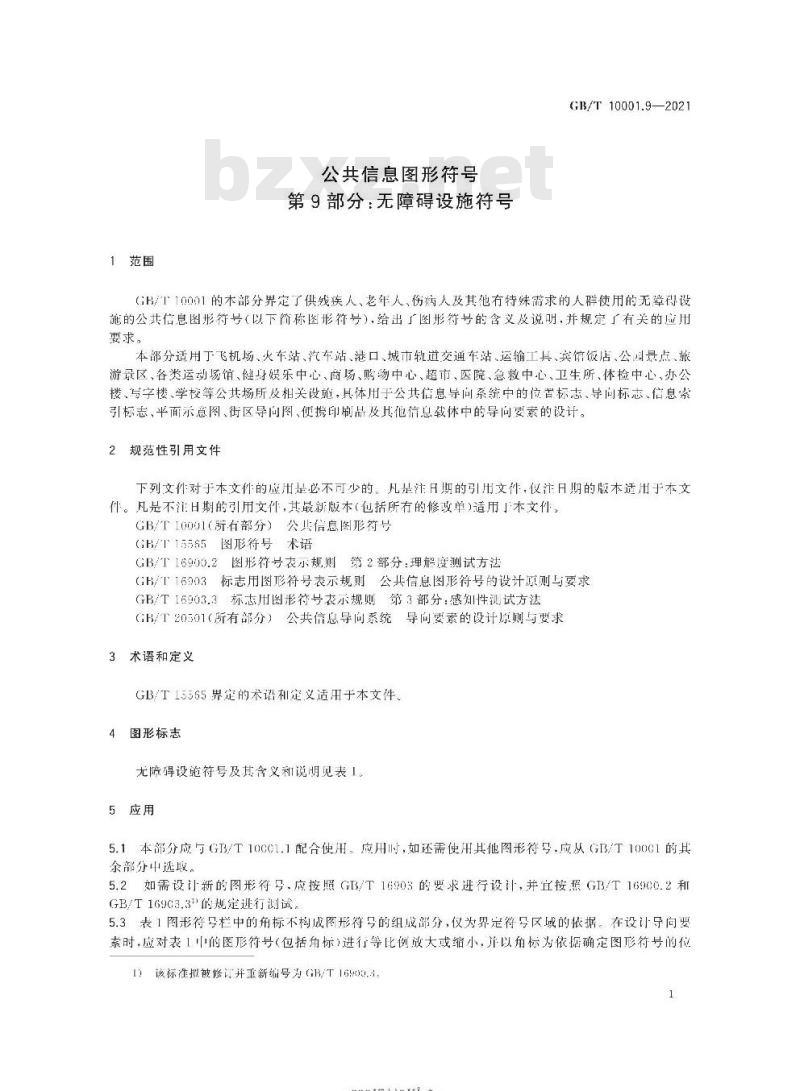

1范围
GB/T 10001的本部分界定了供残疾人、老年人、伤病人及其他有特殊需求的人群使用的无障碍设施的公共信息图形符号(以下简称图形符号),给出了图形符号的含义及说明,并规定了有关的应用要求。
GB/T 10001.9适用于飞机场、火车站.汽车站、港口、 城市轨道交通车站.运输工具.宾馆饭店、公园景点、旅游景区.各类运动场馆.健身娱乐中心、商场、购物中心、超市、医院.急救中心、卫生所、体检中心、办公楼.写字楼、学校等公共场所及相关设施,具体用于公共信息导向系统中的位置标志、导向标志、信息索引标志、平面示意图、街区导向图.便携印刷品及其他信息载体中的导向要素的设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 10001(所有部分)公 共信息图形符号
GB/T 15565图形符号 术语
GB/T 16900.2图形 符号表示规则第2部分:理解度测试方法
GB/T 16903标志用图形符号表示规则 公 共信息图形符号的设计原则与要求
GB/T 16903.3标志用图形符号表示规则 第 3部分:感知性测试方法
GB/T 20501(所有部分)公共信息导向系统 导向 要素的设计原则与要求
3术语和定义
GB/T 15565界定的术语和定义适用于本文件。
4图形标志
无障碍设施符号及其含义和说明见表1。
