【DL电力标准】 压阻式渗压计

DL/T 1335-2014.Piezoresistive presure.
1范围
DL/T 1335规定了压阻式渗压计的基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
DL/T 1335适用于测量水利水电工程建筑物中可更换传感器部位的水压力的压阻式渗压计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注8期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运 图示标志
GB/T 6388运输 包装收发货标志
3术语和定义
下列术语和定义适用于本文件。
3.1压阻式渗压计piezoresistive presure
利用硅芯片的压阻效应，将水压力转换成直流电流输出的仪器。
4基本参数
4.1结构形式和原理
4.1.1产品结构形式

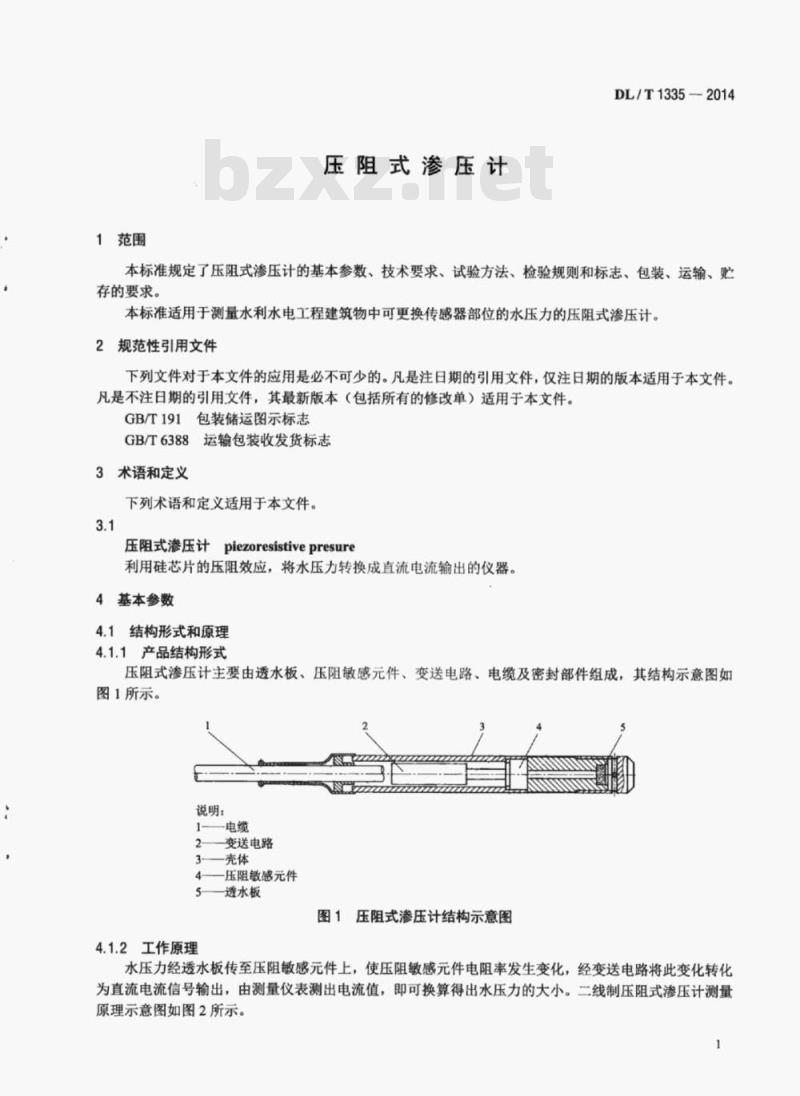

压阻式渗压计主要由透水板、压阻敏感元件、变送电路、电缆及密封部件组成，其结构示意图如图1所示。
4.1.2工作原理

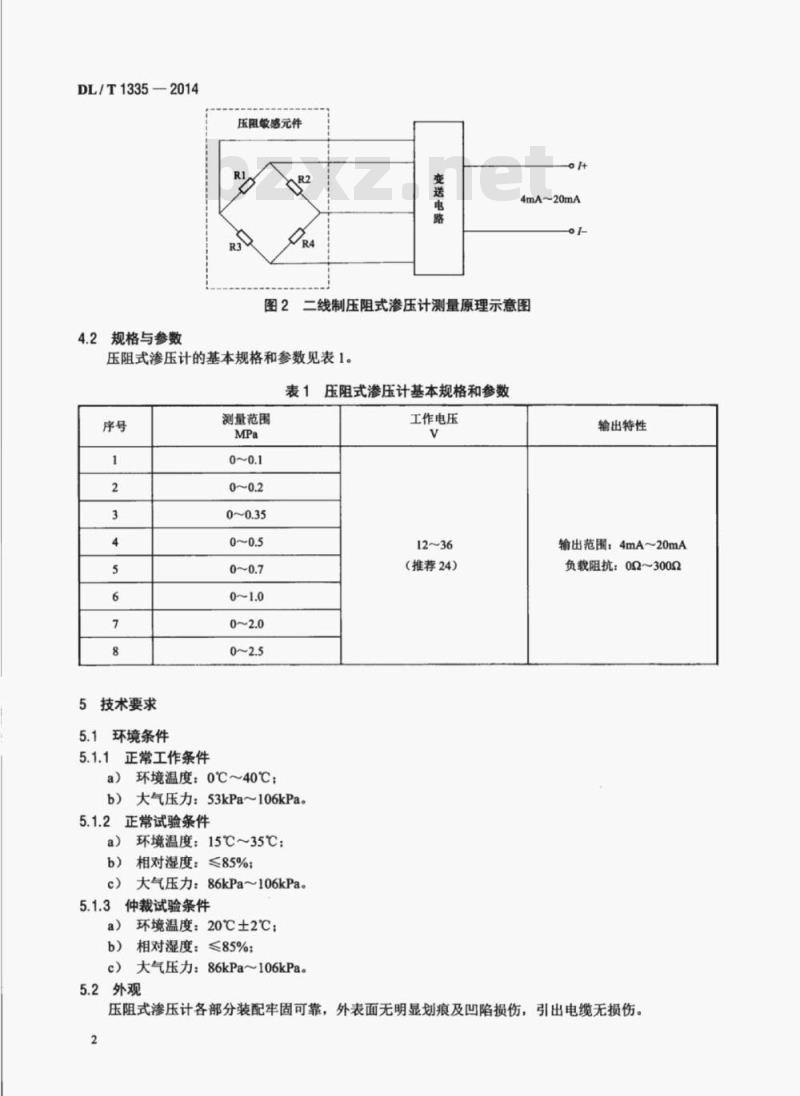

水压力经透水板传至压阻敏感元件上，使压阻敏感元件电阻率发生变化，经变送电路将此变化转化为直流电流信号输出，由测量仪表测出电流值，即可换算得出水压力的大小。二线制压阻式渗压计测量原理示意图如图2所示。
4.2规格与参数
压阻式渗压计的基本规格和参数见表1.
