【DL电力标准】 发电机灭磁及转子过电压保护装置技术条件 第4部分:灭磁容量计算

DL/T 294.4-2019.Specification for equipment of de-excitation and overvoltage protection for generators-Part 4: De-excitation capacity calculation.
1范围
DL/T 294.4规定了同步发电机(以下简称发电机)灭磁及转子过电压保护装置中灭磁容量的计算原则和方法，这些原则和方法是灭磁电阻容量选择的依据。
DL/T 294.4适用于单机容量为10MW及以上含阻尼绕组的凸极和隐极发电机灭磁容量的计算。10MW以下的发电机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 294.2发电机灭磁及转子过电压保护装置技术条件第2 部分:非线性电阻
DLT 583大中型水轮发 电机静止整流励磁系统及装置技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1灭磁de-excitation
将发电机定子、转子中的磁场能量转移和消耗的过程，灭磁的方式主要包括灭磁开关灭磁、续流
灭磁、逆变灭磁、线性灭磁、非线性灭磁和组合灭磁等。
3.2灭磁容量de-excitation capacity
在灭磁过程中转移和消耗的能量，包含消耗在转子灭磁回路、阻尼绕组以及定子绕组中的能量。
4发电机转子灭磁回路容量的计算步骤和方法
4.1灭磁仿真计算模型

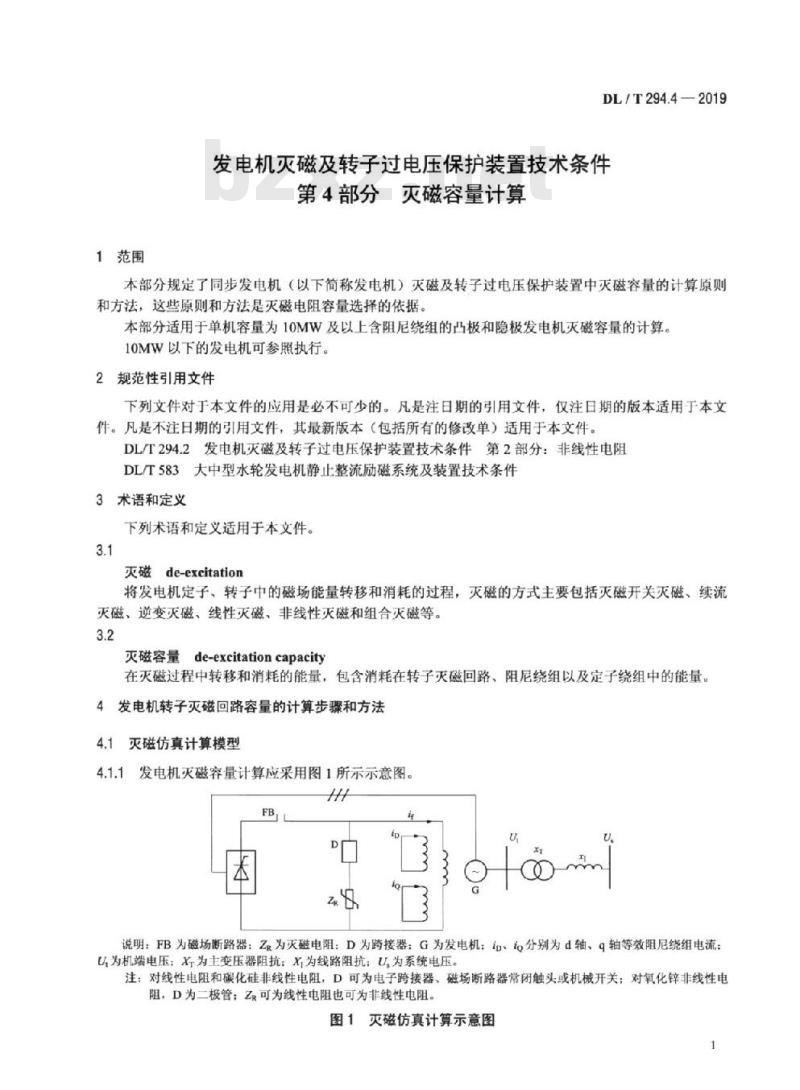

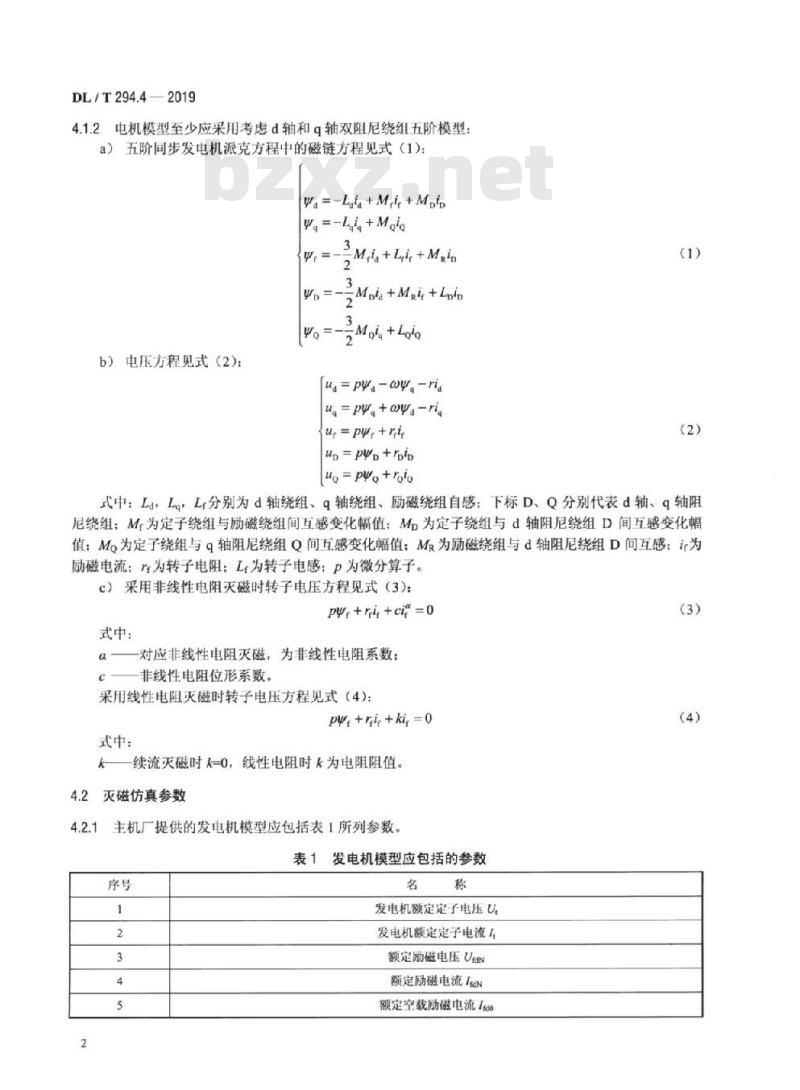

4.1.1发电机灭磁容量计算应采用图1所示示意图。
