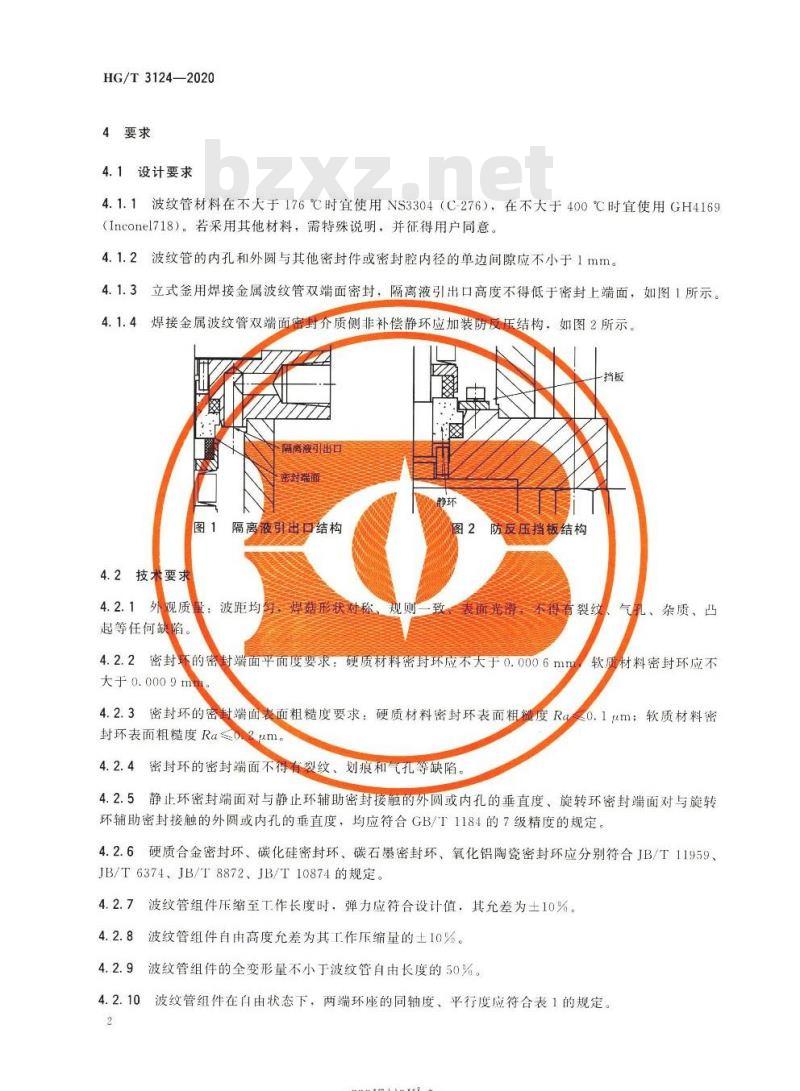

【HG化工标准】 代替HG/T 3124-2009 焊接金属波纹管釜用机械密封技术条件

HG/T 3124-2020.Specifications of welded metal-bellows mechanical seal for stirred vessel.

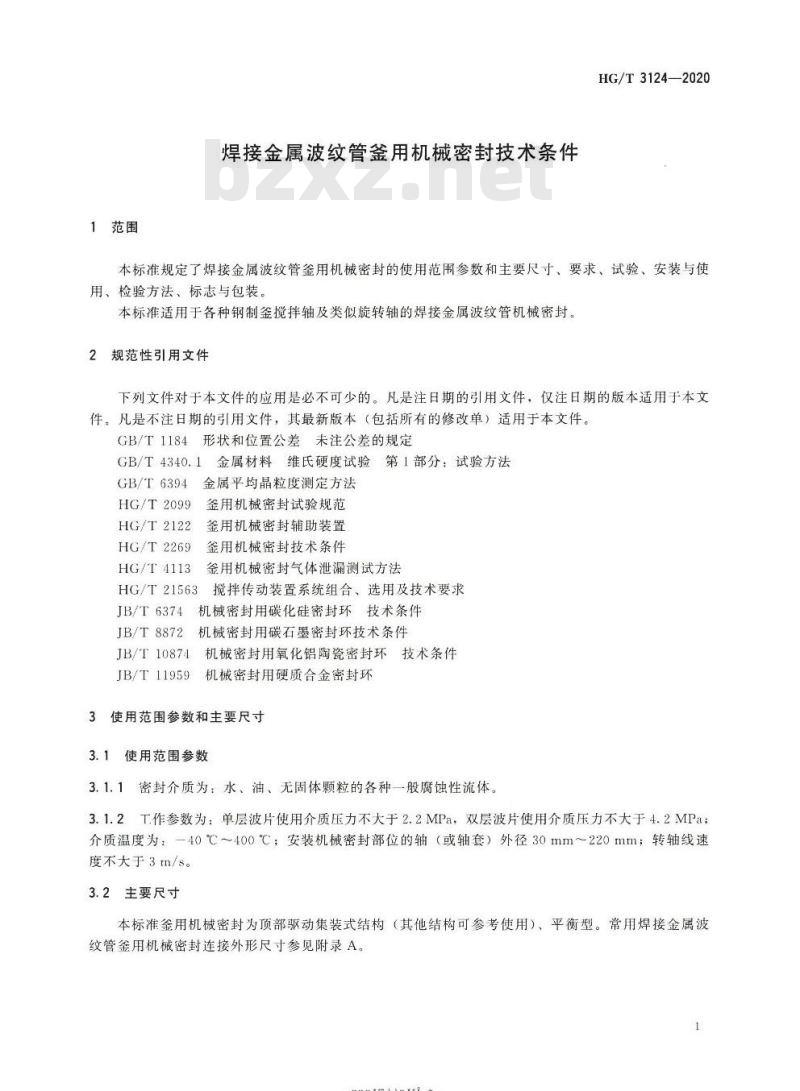

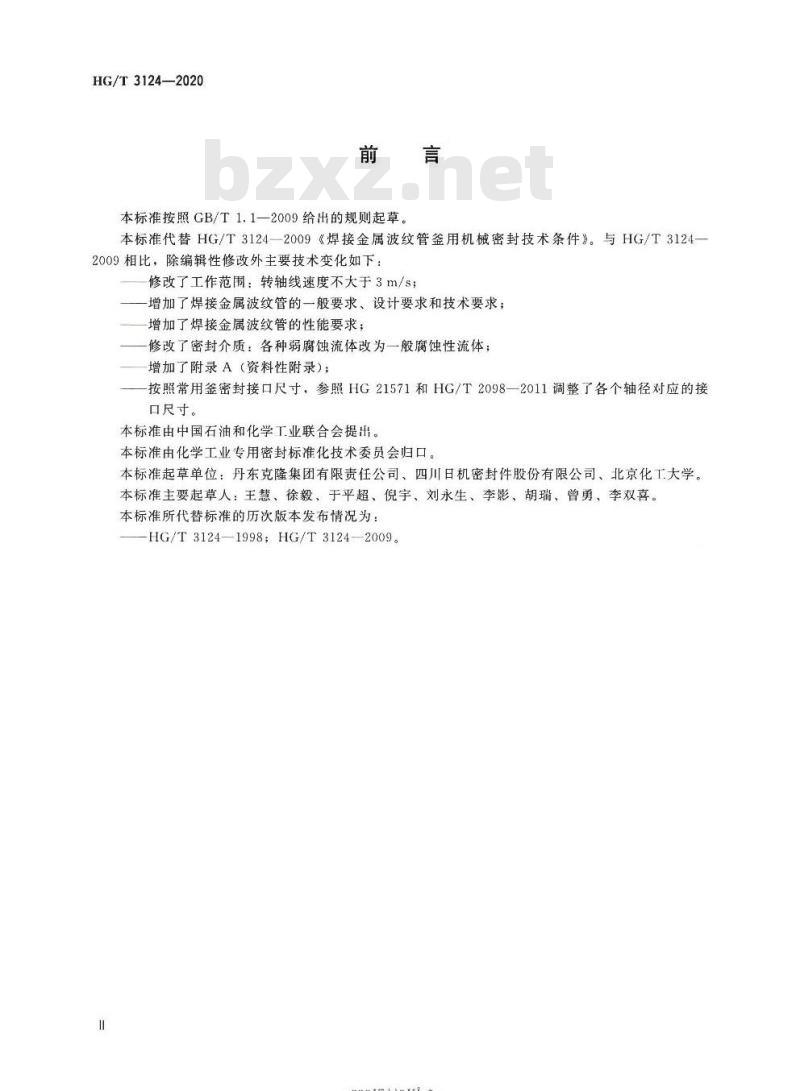

1范围
HG/T 3124规定了焊接金属波纹管釜用机械密封的使用范围参数和主要尺寸、要求、试验、安装与使
用、检验方法、标志与包装。
HG/T 3124适用于各种钢制釜搅拌轴及类似旋转轴的焊接金属波纹管机械密封。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差未注公差 的规定
GB/T 4340.1金属材料维氏硬度试验 第 1部分:试验方法
GB/T 6394金 属平均晶粒度测定方法
HG/T 2099釜 用机械密封试验规范
HG/T 2122釜用机械密封辅助装置
HG/T 2269釜用机械密封技 术条件
HG/T 4113釜用机械密封气体泄漏测试方法
HG/T 21563搅拌传动装 置系统组合、选用及技术要求
JB/T 6374机械密封 用碳化硅密封环技术条件.
JB/T 8872 机械密封用碳石墨密封环技术条件
JB/T 10874机械密封用 氧化铝陶瓷密封环技术条件
JB/T11959机械密封用硬质合金密封环
3使用范围参数和主要尺寸
3.1使用范围参数
3.1.1密封介质为:水、油、无固体颗粒的各种一般腐蚀性流体。
3.1.2工作参数为: 单层波片使用介质压力不大于2. 2 MPa,双层波片使用介质压力不大于4. 2 MPa;介质温度为: -40 C~400 C;安装机械密封部位的轴(或轴套)外径30 mm~ 220 mm;转轴线速度不大于3 m/s.
