- DL/T 475-2017 接地装置特性参数测量导则
【DL电力标准】 接地装置特性参数测量导则
本网站 发布时间:
2023-06-11 18:24:00
- DL/T 475-2017
- 现行
标准号:
DL/T 475-2017
标准名称:
接地装置特性参数测量导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 475-2017.Guide for measurement of grounding connection parameters.

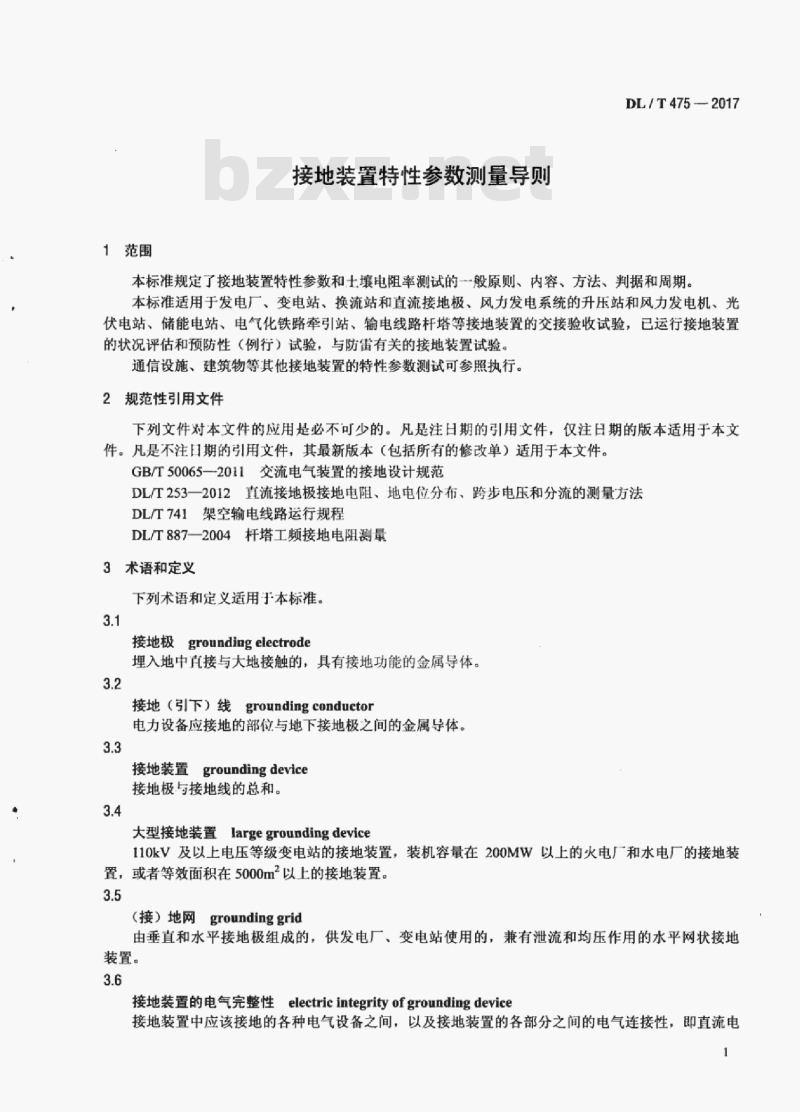

1范围
DL/T 475规定了接地装置特性参数和土壤电阻率测试的--般原则、内容、方法、判据和周期。
本标准适用于发电厂、变电站、换流站和直流接地极、风力发电系统的升压站和风力发电机、光伏电站、储能电站、电气化铁路牵引站、输电线路杆塔等接地装置的交接验收试验,已运行接地装置的状况评估和预防性(例行)试验,与防雷有关的接地装置试验。通信设施、建筑物等其他接地装置的特性参数测试可参照执行。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 50065- -2011交流电气装置的接地设计规范
DL/T 253- 2012 直流接地极接地电阻、地电位分布、跨步电压和分流的测量方法
DL/T 741架空输电线路运行规程
DL/T 887- 2004杆塔工频接地电阻测量
3术语和定义
下列术语和定义适用于本标准。
3.1接地极grounding electrode
埋入地中直接与大地接触的,具有接地功能的金属导体。
3.2接地(引下)线grounding conductor
电力设备应接地的部位与地下接地极之间的金属导体。
3.3接地装置grounding device
接地极与接地线的总和。
3.4大型接地装置large grounding device
110kV及以上电压等级变电站的接地装置,装机容量在200MW以上的火电厂和水电厂的接地装置,或者等效面积在5000m2以上的接地装置。
3.5(接)地网grounding grid
由垂直和水平接地极组成的,供发电厂、变电站使用的,兼有泄流和均压作用的水平网状接地装置。
1范围
DL/T 475规定了接地装置特性参数和土壤电阻率测试的--般原则、内容、方法、判据和周期。
本标准适用于发电厂、变电站、换流站和直流接地极、风力发电系统的升压站和风力发电机、光伏电站、储能电站、电气化铁路牵引站、输电线路杆塔等接地装置的交接验收试验,已运行接地装置的状况评估和预防性(例行)试验,与防雷有关的接地装置试验。通信设施、建筑物等其他接地装置的特性参数测试可参照执行。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 50065- -2011交流电气装置的接地设计规范
DL/T 253- 2012 直流接地极接地电阻、地电位分布、跨步电压和分流的测量方法
DL/T 741架空输电线路运行规程
DL/T 887- 2004杆塔工频接地电阻测量
3术语和定义
下列术语和定义适用于本标准。
3.1接地极grounding electrode
埋入地中直接与大地接触的,具有接地功能的金属导体。
3.2接地(引下)线grounding conductor
电力设备应接地的部位与地下接地极之间的金属导体。
3.3接地装置grounding device
接地极与接地线的总和。
3.4大型接地装置large grounding device
110kV及以上电压等级变电站的接地装置,装机容量在200MW以上的火电厂和水电厂的接地装置,或者等效面积在5000m2以上的接地装置。
3.5(接)地网grounding grid
由垂直和水平接地极组成的,供发电厂、变电站使用的,兼有泄流和均压作用的水平网状接地装置。
