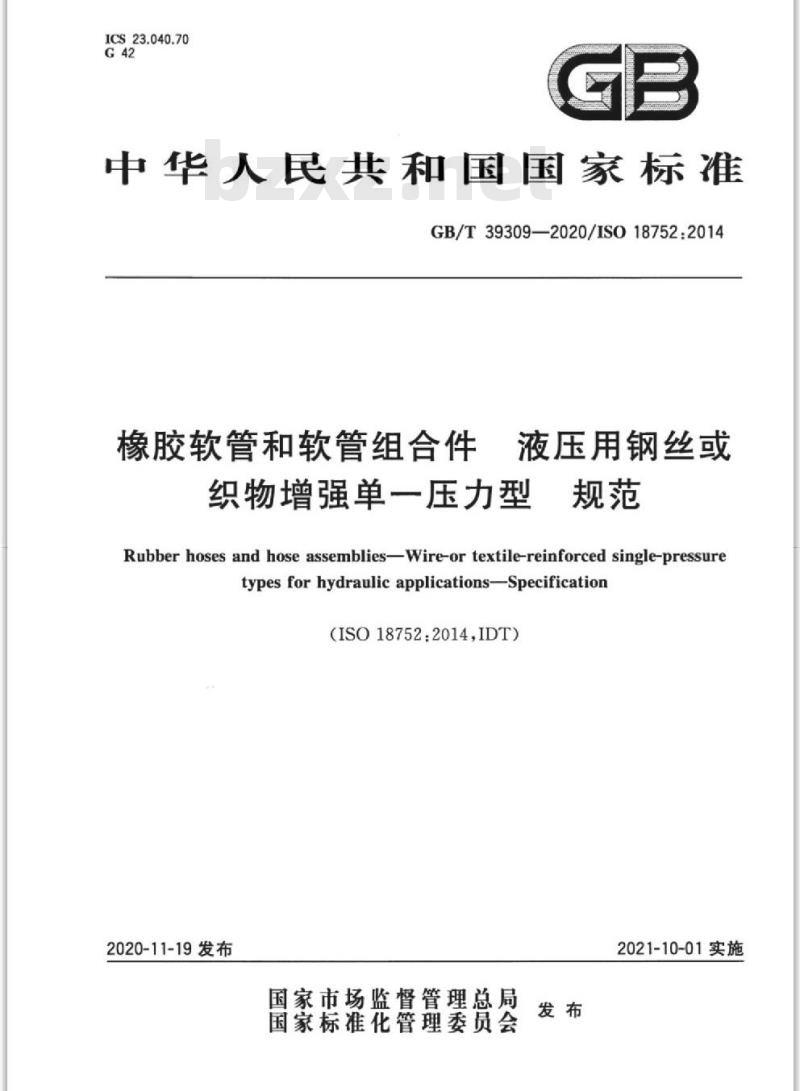

【GB国家标准】 橡胶软管和软管组合件 液压用钢丝或织物增强单一压力型 规范

GB/T 39309-2020.Rubber hoses and hose assemblies-Wire-or textile-reinforced single-pressure types for hydraulic applications-Specification.

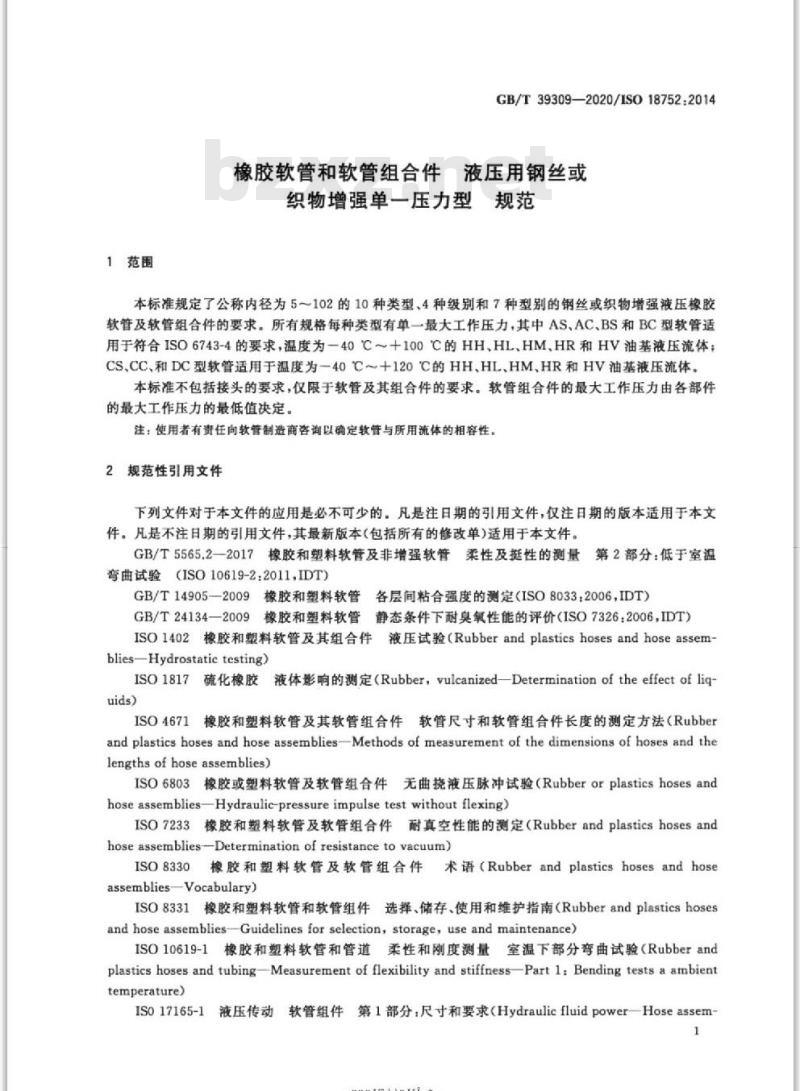

1范围
GB/T 39309规定了公称内径为5~102的10种类型.4种级别和7种型别的钢丝或织物增强液压橡胶软管及软管组合件的要求。所有规格每种类型有单一最大工作压力,其中AS,AC. BS和BC型软管适用于符合ISO 6743-4的要求,温度为-40℃~+ 100℃的HH、HL、HM,HR和HV油基液压流体;CS.CC、和DC型软管适用于温度为- 40℃~+120℃的HH、HL. HM、HR和HV油基液压流体。
GB/T 39309不包括接头的要求,仅限于软管及其组合件的要求。软管组合件的最大工作压力由各部件的最大工作压力的最低值决定.
注:使用者有责任向软管制造商咨询以确定软管与所用流体的相容性.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 5565.2-2017 橡胶和塑料软管及非增强软管柔性及挺性的测量 第2 部分:低于室温弯曲试验(ISO 10619-2:2011 ,IDT)
GB/T 14905-2009橡胶和塑料软管各 层间粘合强度的测定(ISO 8033;2006 ,IDT)
GB/T 24134-2009橡胶和塑料软管静 态条件下耐臭氧性能的评价(ISO 7326 : 2006,IDT)
ISO 1402橡胶 和塑料软管及其组合件液 压试验( Rubber and plastics hoses and hose assemblies- Hydrostatic testing)
