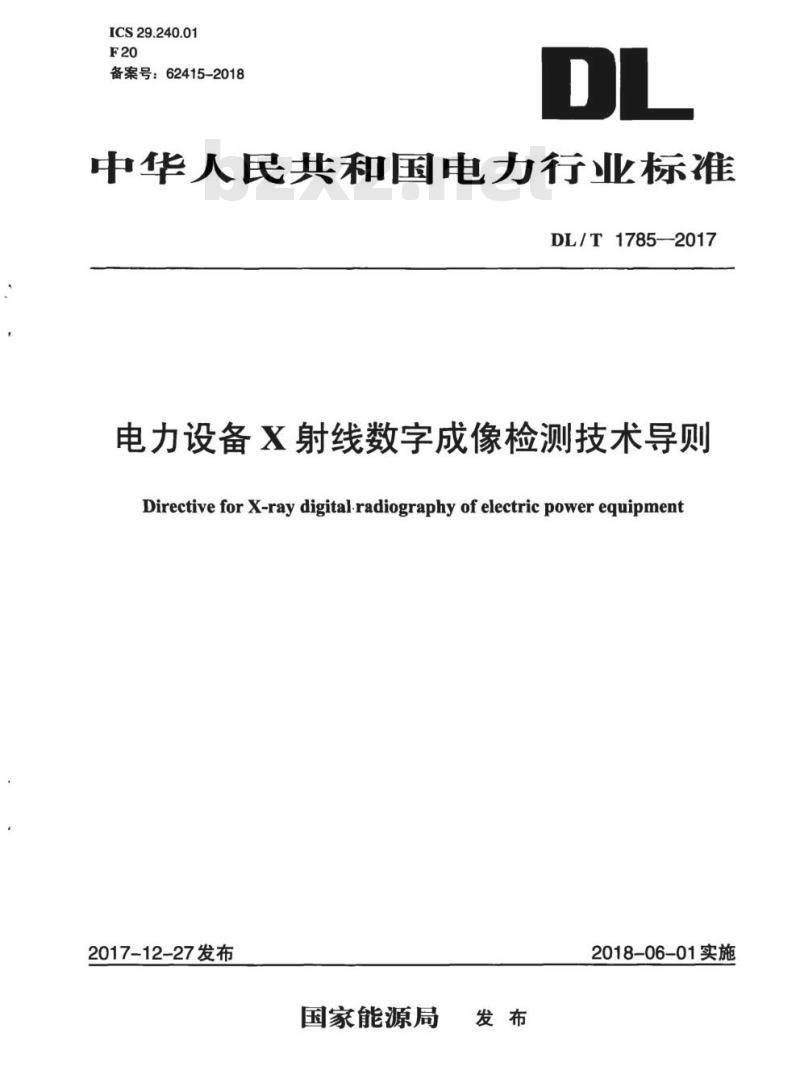

- DL/T 1785-2017 电力设备X射线数字成像检测技术导则
【DL电力标准】 nbsp; 电力设备X射线数字成像检测技术导则
本网站 发布时间:
2023-06-10 10:17:42
- DL/T 1785-2017
- 现行
标准号:
DL/T 1785-2017
标准名称:
nbsp; 电力设备X射线数字成像检测技术导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1785-2017.Directive for X-ray digital radiography of electric power equipment.

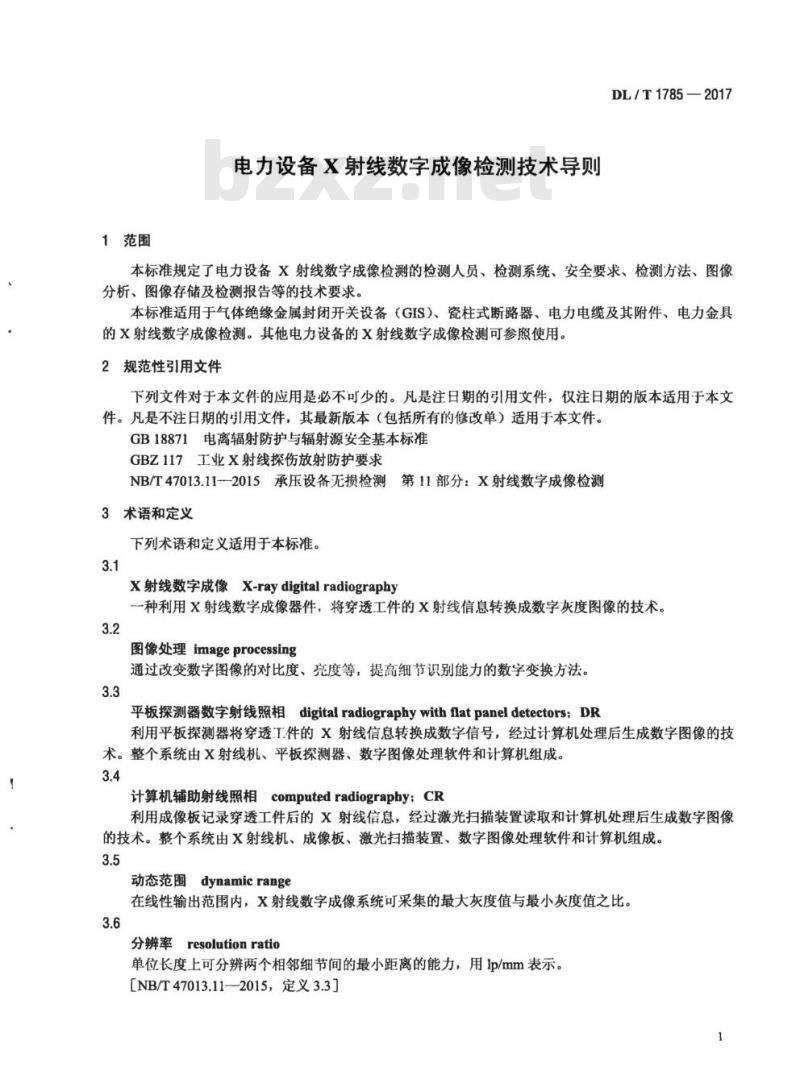

1范围
DL/T 1785规定了电力设备X射线数字成像检测的检测人员、检测系统、安全要求、检测方法、图像分析、图像存储及检测报告等的技术要求。
DL/T 1785适用于气体绝缘金属封闭开关设备(GIS)、 瓷柱式断路器、电力电缆及其附件、电力金具的X射线数字成像检测。其他电力设备的X射线数字成像检测可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 18871电离辐射防护 与辐射源安全基本标准
GBZ 117工业 X射线探伤放射防护要求
NB/T 47013.11--2015承压设备无损检测 第11部分: X射线数字成像检测
3术语和定义
下列术语和定义适用于本标准。
3.1X射线数字成像X-ray digital radiography
一种利用X射线数字成像器件,将穿透工件的X射线信息转换成数字灰度图像的技术。
3.2图像处理image processing
通过改变数字图像的对比度、亮度等,提高细节识别能力的数字变换方法。
3.3平板探测器数字射线照相digital radiography with flat panel detectors; DR
利用平板探测器将穿透工件的X射线信息转换成数字信号,经过计算机处理后生成数字图像的技术。整个系统由X射线机、平板探测器、数字图像处理软件和计算机组成。
3.4计算机辅助射线照相computed radiography; CR
利用成像板记录穿透工件后的X射线信息,经过激光扫描装置读取和计算机处理后生成数字图像的技术。整个系统由X射线机、成像板、激光扫描装置、数字图像处理软件和计算机组成。
3.5动态范围dynamic range
在线性输出范围内,X射线数字成像系统可采集的最大灰度值与最小灰度值之比。
1范围
DL/T 1785规定了电力设备X射线数字成像检测的检测人员、检测系统、安全要求、检测方法、图像分析、图像存储及检测报告等的技术要求。
DL/T 1785适用于气体绝缘金属封闭开关设备(GIS)、 瓷柱式断路器、电力电缆及其附件、电力金具的X射线数字成像检测。其他电力设备的X射线数字成像检测可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 18871电离辐射防护 与辐射源安全基本标准
GBZ 117工业 X射线探伤放射防护要求
NB/T 47013.11--2015承压设备无损检测 第11部分: X射线数字成像检测
3术语和定义
下列术语和定义适用于本标准。
3.1X射线数字成像X-ray digital radiography
一种利用X射线数字成像器件,将穿透工件的X射线信息转换成数字灰度图像的技术。
3.2图像处理image processing
通过改变数字图像的对比度、亮度等,提高细节识别能力的数字变换方法。
3.3平板探测器数字射线照相digital radiography with flat panel detectors; DR
利用平板探测器将穿透工件的X射线信息转换成数字信号,经过计算机处理后生成数字图像的技术。整个系统由X射线机、平板探测器、数字图像处理软件和计算机组成。
3.4计算机辅助射线照相computed radiography; CR
利用成像板记录穿透工件后的X射线信息,经过激光扫描装置读取和计算机处理后生成数字图像的技术。整个系统由X射线机、成像板、激光扫描装置、数字图像处理软件和计算机组成。
3.5动态范围dynamic range
在线性输出范围内,X射线数字成像系统可采集的最大灰度值与最小灰度值之比。
