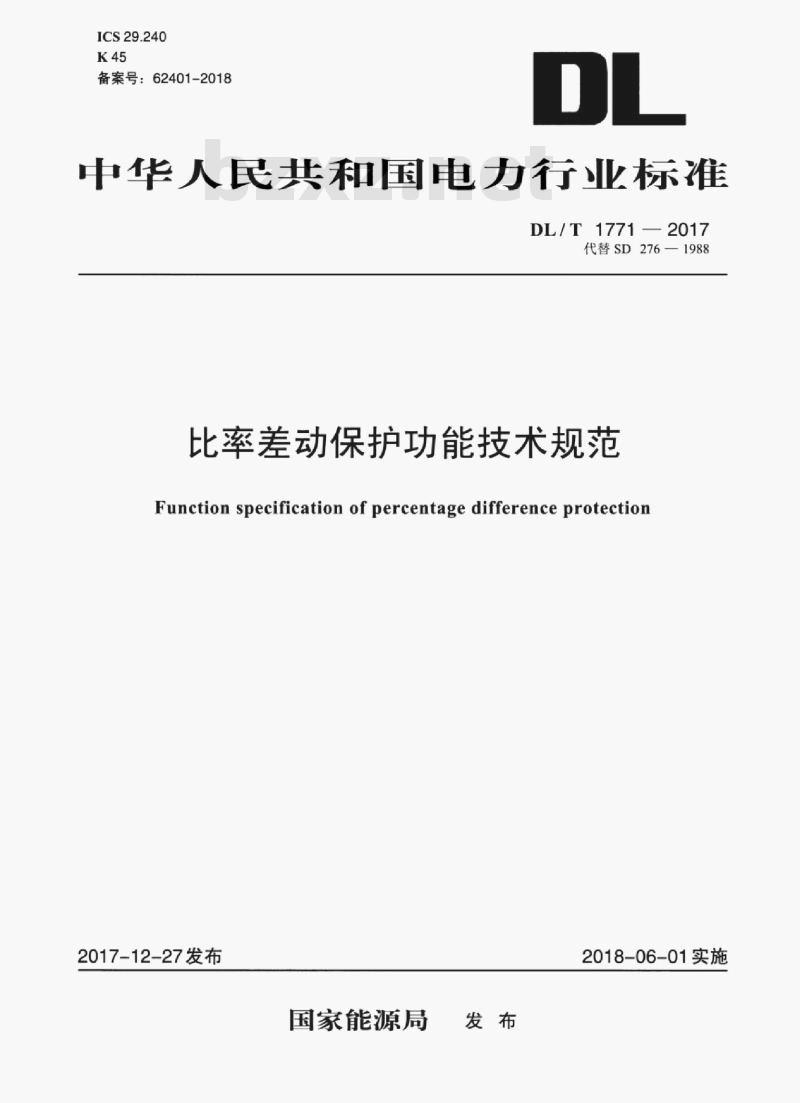

- DL/T 1771-2017 比率差动保护功能技术规范
【DL电力标准】 比率差动保护功能技术规范
本网站 发布时间:
2023-06-10 08:18:04
- DL/T 1771-2017
- 现行
标准号:
DL/T 1771-2017
标准名称:
比率差动保护功能技术规范
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1771-2017.Function specification of percentage difference protection.

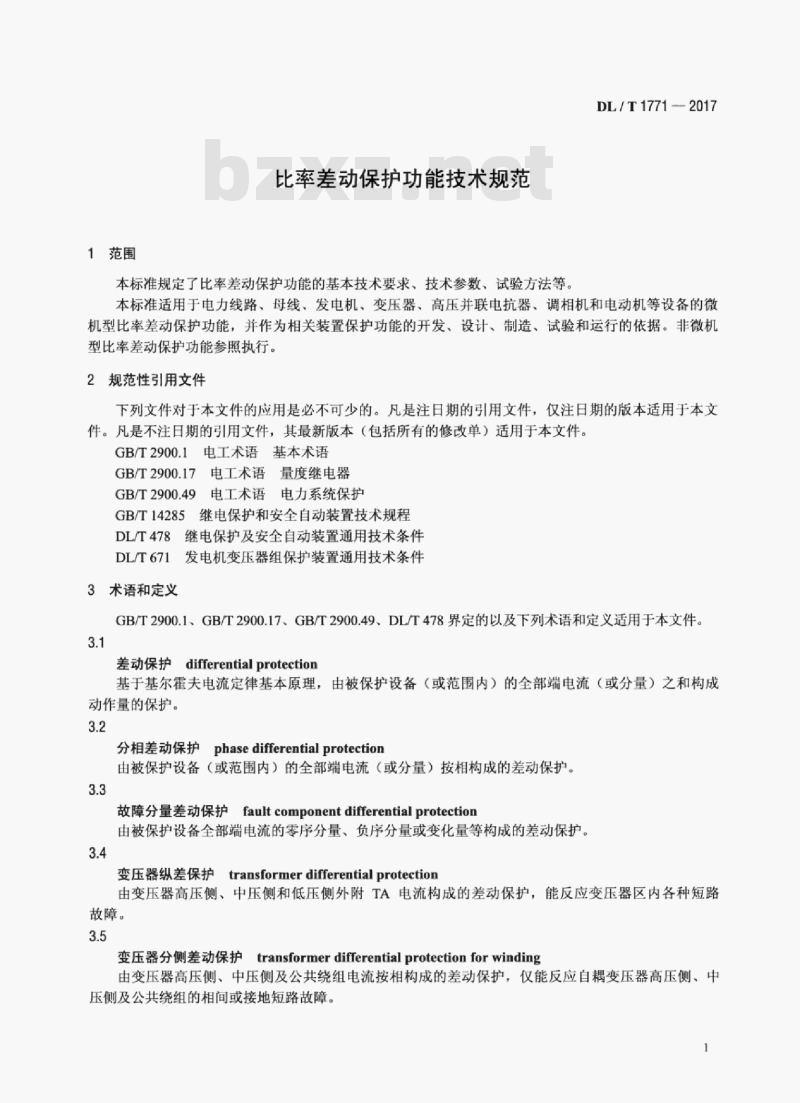

1范围
DL/T 1771规定了比率差动保护功能的基本技术要求、技术参数、试验方法等。
DL/T 1771适用于电力线路、母线、发电机、变压器、高压并联电抗器、调相机和电动机等设备的微机型比率差动保护功能,并作为相关装置保护功能的开发、设计、制造、试验和运行的依据。非微机型比率差动保护功能参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.1电工术语 基本术语
GB/T 2900.17电工术语量度继 电器
GB/T 2900.49电工术语电力系统保护
GB/T 14285继电保护和安全 自动装置技术规程
DLT478继电保护及安全自动装置通用技术条件
DL/T671发电机变压器组保护装置通用技术条件
3术语和定义
GB/T 2900.1、GB/T 2900.17、GB/T 2900.49、DL/T 478界定的以及下列术语和定义适用于本文件。
3术语和定义
GB/T 2900.1、GB/T 2900.17、GB/T 2900.49、DL/T 478界定的以及下列术语和定义适用于本文件。
3.1差动保护differential protection
基于基尔霍夫电流定律基本原理,由被保护设备(或范围内)的全部端电流(或分量)之和构成动作量的保护。
3.2分相差动保护phase differential protection
由被保护设备(或范围内)的全部端电流(或分量)按相构成的差动保护。
3.3故障分量差动保护fault component differential protection
由被保护设备全部端电流的零序分量、负序分量或变化量等构成的差动保护。
1范围
DL/T 1771规定了比率差动保护功能的基本技术要求、技术参数、试验方法等。
DL/T 1771适用于电力线路、母线、发电机、变压器、高压并联电抗器、调相机和电动机等设备的微机型比率差动保护功能,并作为相关装置保护功能的开发、设计、制造、试验和运行的依据。非微机型比率差动保护功能参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.1电工术语 基本术语
GB/T 2900.17电工术语量度继 电器
GB/T 2900.49电工术语电力系统保护
GB/T 14285继电保护和安全 自动装置技术规程
DLT478继电保护及安全自动装置通用技术条件
DL/T671发电机变压器组保护装置通用技术条件
3术语和定义
GB/T 2900.1、GB/T 2900.17、GB/T 2900.49、DL/T 478界定的以及下列术语和定义适用于本文件。
3术语和定义
GB/T 2900.1、GB/T 2900.17、GB/T 2900.49、DL/T 478界定的以及下列术语和定义适用于本文件。
3.1差动保护differential protection
基于基尔霍夫电流定律基本原理,由被保护设备(或范围内)的全部端电流(或分量)之和构成动作量的保护。
3.2分相差动保护phase differential protection
由被保护设备(或范围内)的全部端电流(或分量)按相构成的差动保护。
3.3故障分量差动保护fault component differential protection
由被保护设备全部端电流的零序分量、负序分量或变化量等构成的差动保护。
