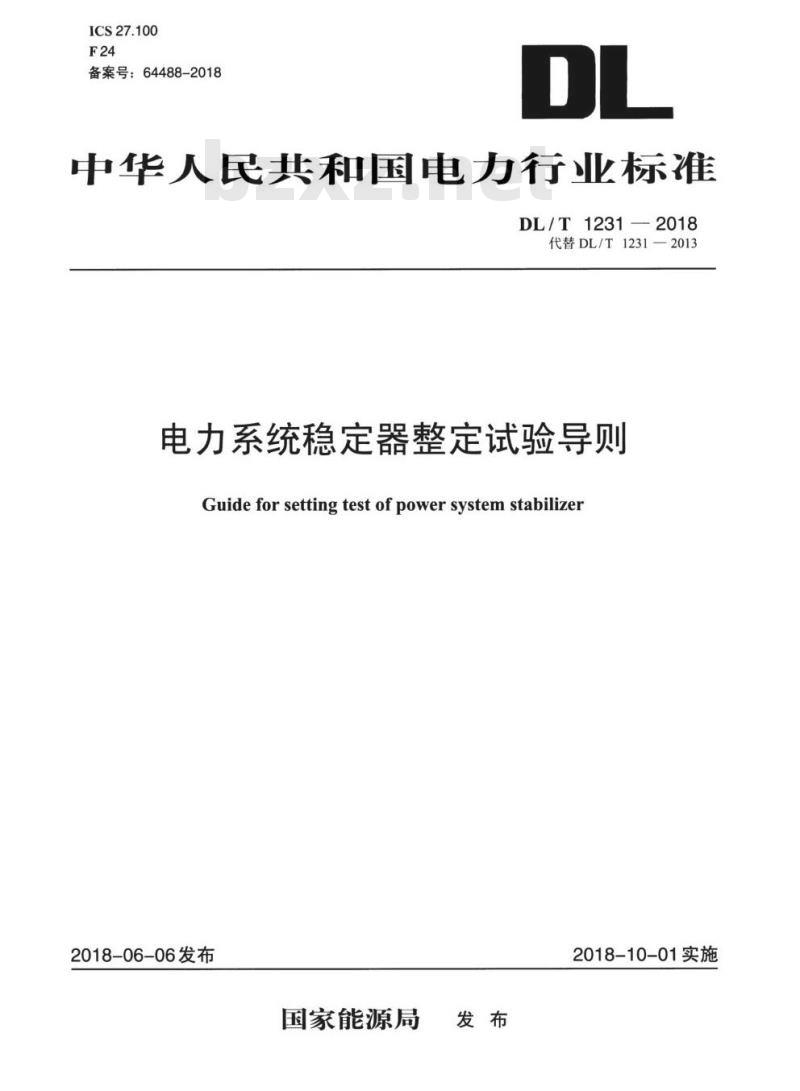

- DL/T 1231-2018 电力系统稳定器整定试验导则
【DL电力标准】 电力系统稳定器整定试验导则
本网站 发布时间:
2023-06-09 14:40:56
- DL/T 1231-2018
- 现行
标准号:
DL/T 1231-2018
标准名称:
电力系统稳定器整定试验导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1231-2018.Guide for setting test of power system stabilizer.

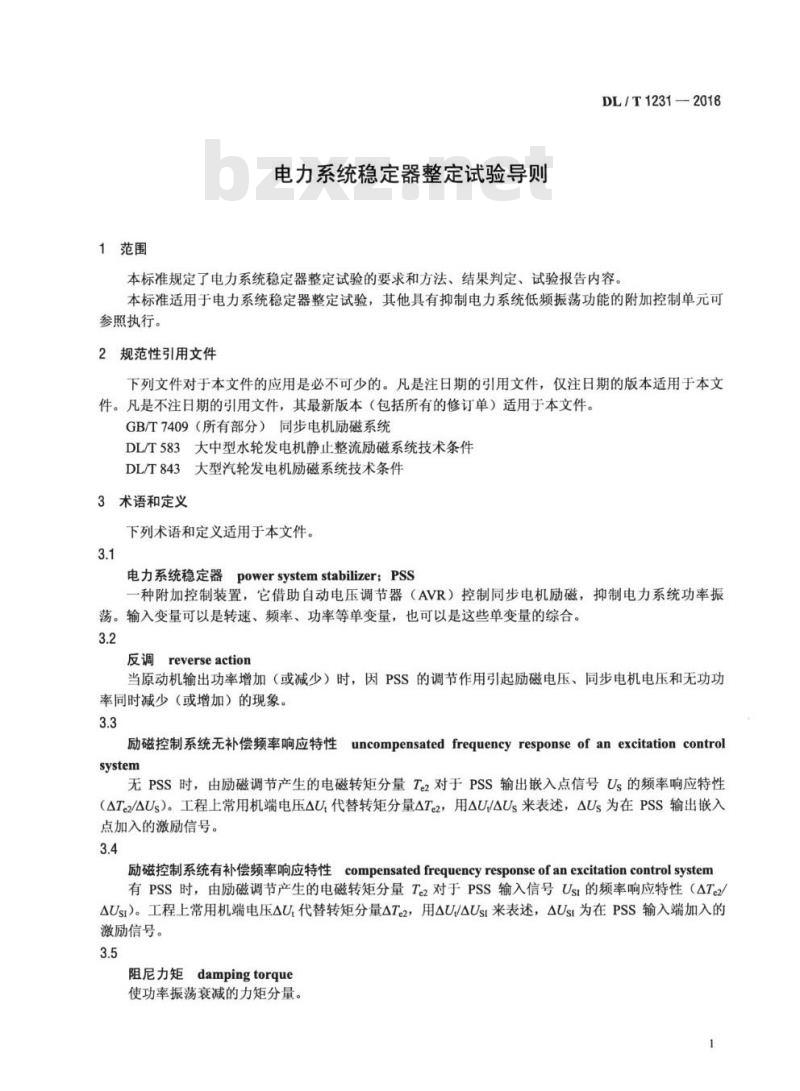

1范围
DL/T 1231规定了电力系统稳定器整定试验的要求和方法、结果判定、试验报告内容。
DL/T 1231适用于电力系统稳定器整定试验,其他具有抑制电力系统低频振荡功能的附加控制单元可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修订单)适用于本文件。
GB/T 7409 (所有部分)同步 电机励磁系统
DL/T583大中 型水轮发电机静止整流励磁系统技术条件
DL/T 843大型汽轮发 电机励磁系统技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1电力系统稳定器power system stabilizer; PSS
一种附加控制装置,它借助自动电压调节器(AVR)控制同步电机励磁,抑制电力系统功率振荡。输入变量可以是转速、频率、功率等单变量,也可以是这些单变量的综合。
3.2反调reverse action
当原动机输出功率增加(或减少)时,因PSS的调节作用引起励磁电压、同步电机电压和无功功率同时减少(或增加)的现象。
3.3区域间(联络线)振荡模式 inter-area oscillation mode or tie-line mode
在一个电力系统内的一个区域同步电机机群相对于另--区域同步电机机群的振荡模式,频率范围一般在0.7Hz以下。
3.4 PSS的直流增益(即PSS增益) DC gain of PSS
不包括隔直环节、振荡频率为零时的PSS增益。
3.5 PSS的交流增益AC gain of PSS
包括隔直环节、与不同振荡频率相对应的PSS增益(包含PSS的直流增益)。
3.6 PSS的临界增益critical gain of PSS
不引起励磁控制系统失稳现象的PSS的最大增益。
1范围
DL/T 1231规定了电力系统稳定器整定试验的要求和方法、结果判定、试验报告内容。
DL/T 1231适用于电力系统稳定器整定试验,其他具有抑制电力系统低频振荡功能的附加控制单元可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修订单)适用于本文件。
GB/T 7409 (所有部分)同步 电机励磁系统
DL/T583大中 型水轮发电机静止整流励磁系统技术条件
DL/T 843大型汽轮发 电机励磁系统技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1电力系统稳定器power system stabilizer; PSS
一种附加控制装置,它借助自动电压调节器(AVR)控制同步电机励磁,抑制电力系统功率振荡。输入变量可以是转速、频率、功率等单变量,也可以是这些单变量的综合。
3.2反调reverse action
当原动机输出功率增加(或减少)时,因PSS的调节作用引起励磁电压、同步电机电压和无功功率同时减少(或增加)的现象。
3.3区域间(联络线)振荡模式 inter-area oscillation mode or tie-line mode
在一个电力系统内的一个区域同步电机机群相对于另--区域同步电机机群的振荡模式,频率范围一般在0.7Hz以下。
3.4 PSS的直流增益(即PSS增益) DC gain of PSS
不包括隔直环节、振荡频率为零时的PSS增益。
3.5 PSS的交流增益AC gain of PSS
包括隔直环节、与不同振荡频率相对应的PSS增益(包含PSS的直流增益)。
3.6 PSS的临界增益critical gain of PSS
不引起励磁控制系统失稳现象的PSS的最大增益。
