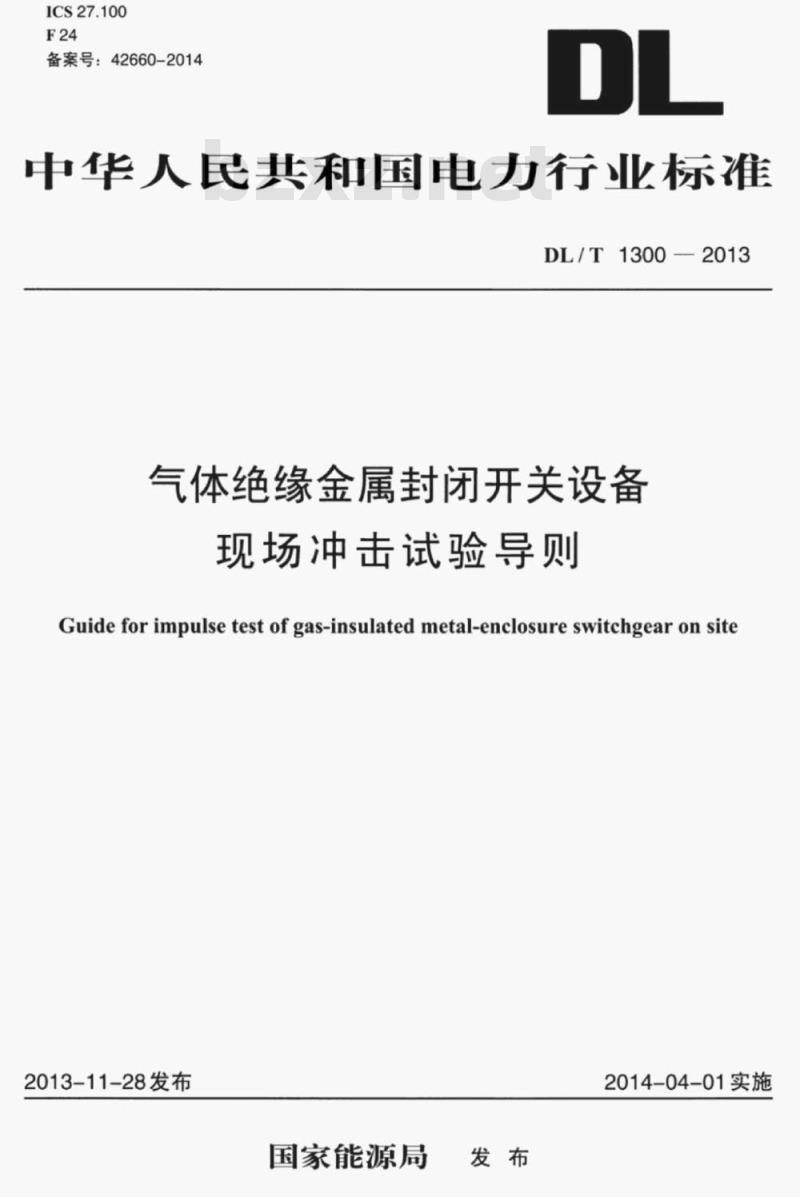

- DL/T 1300-2013 气体绝缘金属封闭开关设备现场冲击试验导则
【DL电力标准】 气体绝缘金属封闭开关设备现场冲击试验导则
本网站 发布时间:
2023-06-09 14:25:36
- DL/T 1300-2013
- 现行
标准号:
DL/T 1300-2013
标准名称:
气体绝缘金属封闭开关设备现场冲击试验导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1300-2013.Guide for impulse test of gas-insulated metal-enclosure switchgear on site.

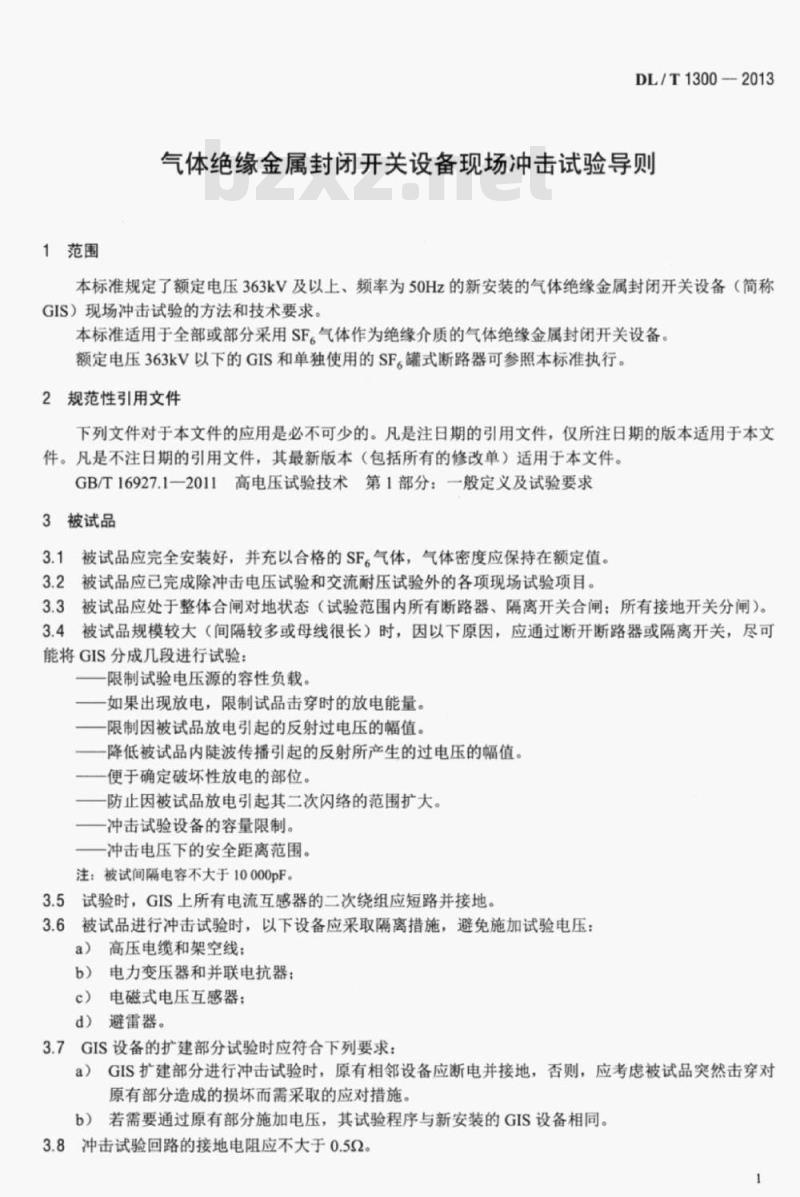

1范围
DL/T 1300规定了额定电压363kV及以上、频率为50Hz的新安装的气体绝缘金属封闭开关设备(简称GIS)现场冲击试验的方法和技术要求。
DL/T 1300适用于全部或部分采用SF.气体作为绝缘介质的气体绝缘金属封闭开关设备。
额定电压363kV以下的GIS和单独使用的SF。罐式断路器可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本( 包括所有的修改单)适用于本文件。
GB/T 16927.1- 2011
高电压试验技术第1部分:一般定义及试验要求
3被试品
3.1被试品应完全安装好, 并充以合格的SF气体,气体密度应保持在额定值。
3.2被 试品应已完成除冲击电压试验和交流耐压试验外的各项现场试验项目。
3.3被试品应处 于整体合闸对地状态( 试验范围内所有断路器、隔离开关合闸;所有接地开关分闸)。
3.4被试品规模较大(间隔较多或母线很长)时,因以下原因,应通过断开断路器或隔离开关,尽可能将GIS分成几段进行试验 限制试验电压源的容性负载。
如果出现放电,限制试品击穿时的放电能量。
一一限制因被试品放电引起的反射过电压的幅值。
一降低被试品内 陡波传播引起的反射所产生的过电压的幅值。
一便于确定破坏性放电的部位。
一防止因被试品放电引起其二次闪络的范围扩大。
一冲击试验设备的容量限制。
一冲击电压 下的安全距离范围。
1范围
DL/T 1300规定了额定电压363kV及以上、频率为50Hz的新安装的气体绝缘金属封闭开关设备(简称GIS)现场冲击试验的方法和技术要求。
DL/T 1300适用于全部或部分采用SF.气体作为绝缘介质的气体绝缘金属封闭开关设备。
额定电压363kV以下的GIS和单独使用的SF。罐式断路器可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本( 包括所有的修改单)适用于本文件。
GB/T 16927.1- 2011
高电压试验技术第1部分:一般定义及试验要求
3被试品
3.1被试品应完全安装好, 并充以合格的SF气体,气体密度应保持在额定值。
3.2被 试品应已完成除冲击电压试验和交流耐压试验外的各项现场试验项目。
3.3被试品应处 于整体合闸对地状态( 试验范围内所有断路器、隔离开关合闸;所有接地开关分闸)。
3.4被试品规模较大(间隔较多或母线很长)时,因以下原因,应通过断开断路器或隔离开关,尽可能将GIS分成几段进行试验 限制试验电压源的容性负载。
如果出现放电,限制试品击穿时的放电能量。
一一限制因被试品放电引起的反射过电压的幅值。
一降低被试品内 陡波传播引起的反射所产生的过电压的幅值。
一便于确定破坏性放电的部位。
一防止因被试品放电引起其二次闪络的范围扩大。
一冲击试验设备的容量限制。
一冲击电压 下的安全距离范围。
