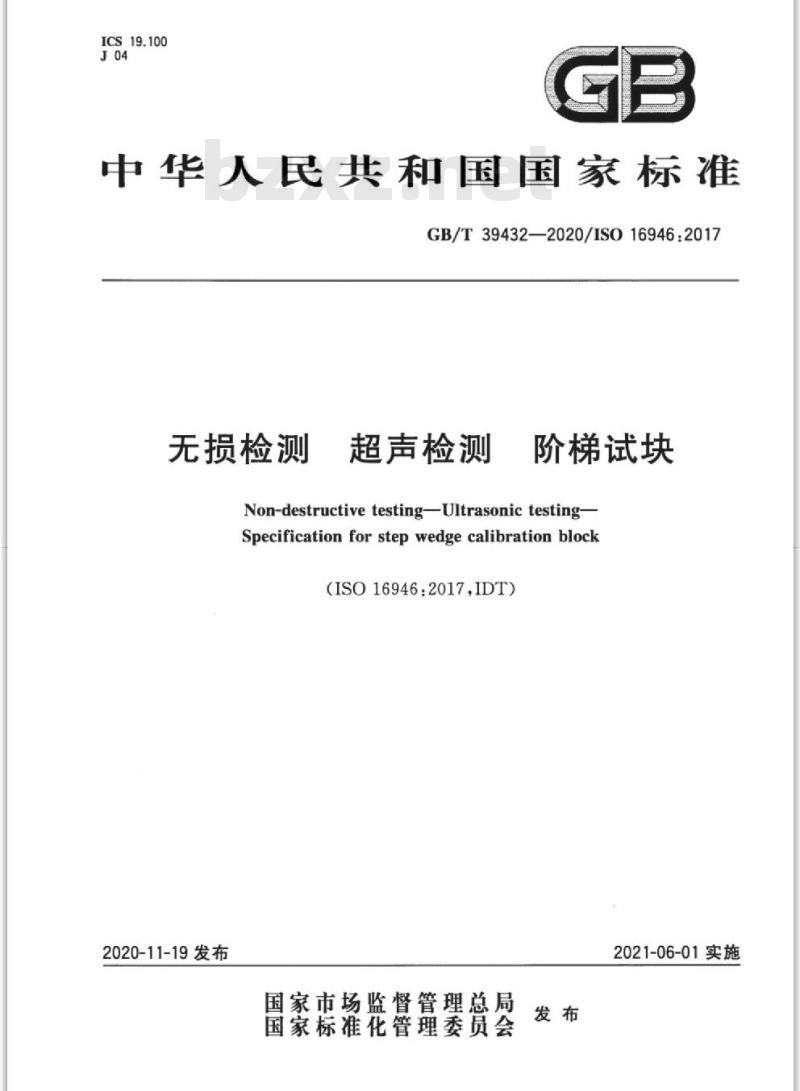

【GB国家标准】 无损检测 超声检测 阶梯试块
本网站 发布时间:
2023-06-09 10:47:28
- GB/T 39432-2020
- 现行
标准号:
GB/T 39432-2020
标准名称:
无损检测 超声检测 阶梯试块
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39432-2020.Non-destructive testing-Ultrasonic testing-Specification for step wedge calibration block.

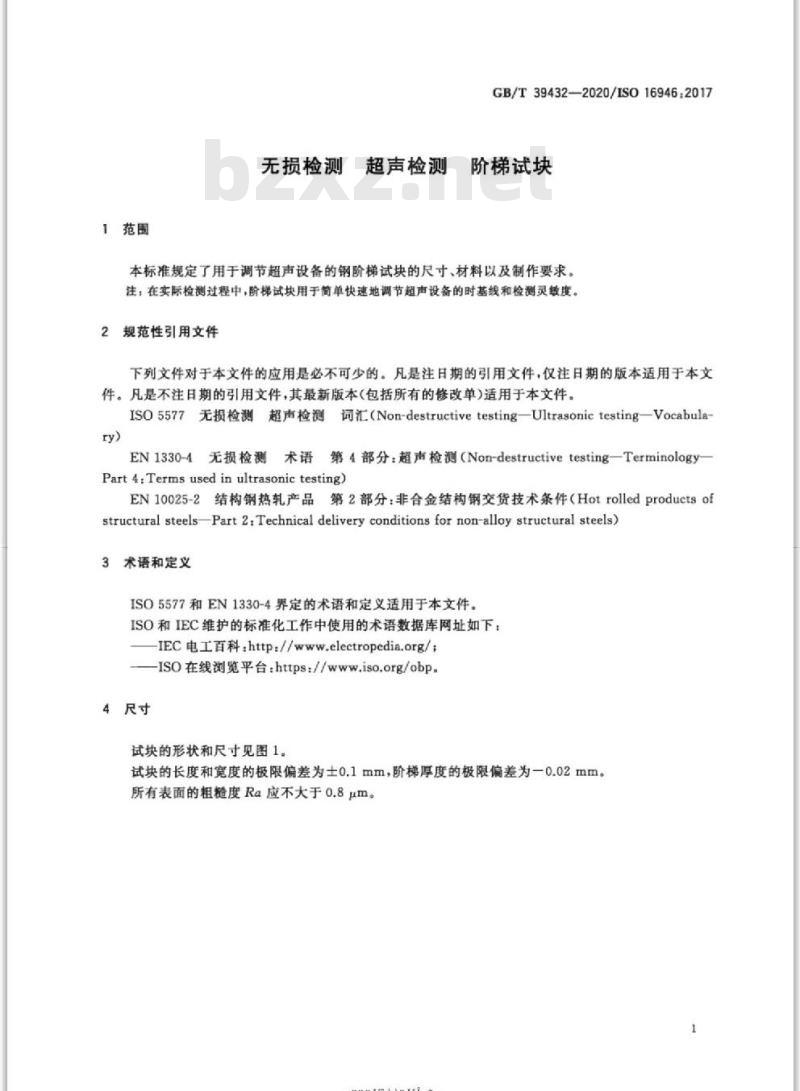

1范围
GB/T 39432规定了用于调节超声设备的钢阶梯试块的尺寸、材料以及制作要求.
注:在实际检测过程中,阶梯试块用于简单快速地调节超声设备的时基线和检测灵敏度.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5577无损检测超声检测 词汇(Non-destructive testing- Ultrasonic testing- Vocabulary)
EN 1330-4无损检测
术语
第4部分:超声检测(Non-destructive testing- Terminology-Part 4: Terms used in ultrasonic testing)
EN 10025-2结构钢热轧产 品第2部分:非合金结构钢交货技术条件(Hot rolled products of structural steels-Part 2: Technical delivery conditions for non- alay structural steels)
3术语和定义
ISO 5577和EN 1330-4界定的术语和定义适用于本文件.
ISO和IEC维护的标准化工作中使用的术语数据库网址如下:
IEC电工百科:http://www.electropedia.org/ ; .
ISO在线浏览平台: https://www.iso.org/ obp.
4尺寸

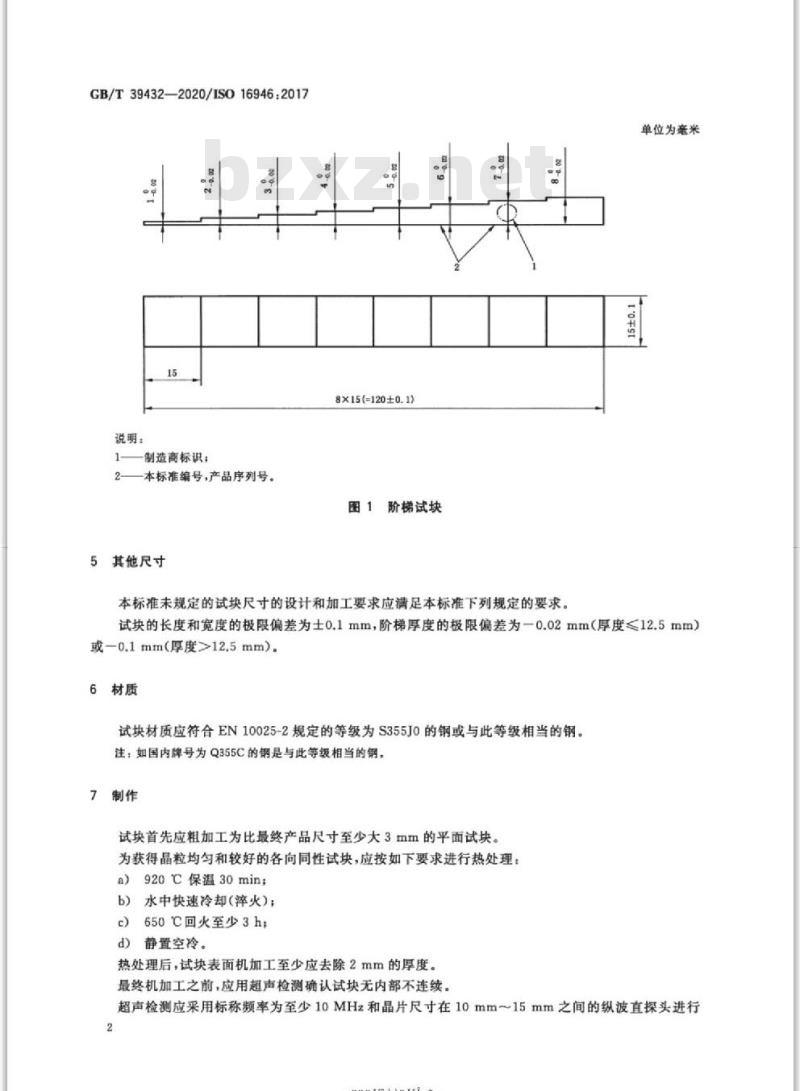

试块的形状和尺寸见图1.
试块的长度和宽度的极限偏差为士0.1 mm,阶梯厚度的极限偏差为-0.02 mm.
所有表面的粗糙度Ra应不大于0.8 μm。
1范围
GB/T 39432规定了用于调节超声设备的钢阶梯试块的尺寸、材料以及制作要求.
注:在实际检测过程中,阶梯试块用于简单快速地调节超声设备的时基线和检测灵敏度.
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5577无损检测超声检测 词汇(Non-destructive testing- Ultrasonic testing- Vocabulary)
EN 1330-4无损检测
术语
第4部分:超声检测(Non-destructive testing- Terminology-Part 4: Terms used in ultrasonic testing)
EN 10025-2结构钢热轧产 品第2部分:非合金结构钢交货技术条件(Hot rolled products of structural steels-Part 2: Technical delivery conditions for non- alay structural steels)
3术语和定义
ISO 5577和EN 1330-4界定的术语和定义适用于本文件.
ISO和IEC维护的标准化工作中使用的术语数据库网址如下:
IEC电工百科:http://www.electropedia.org/ ; .
ISO在线浏览平台: https://www.iso.org/ obp.
4尺寸
试块的形状和尺寸见图1.
试块的长度和宽度的极限偏差为士0.1 mm,阶梯厚度的极限偏差为-0.02 mm.
所有表面的粗糙度Ra应不大于0.8 μm。
