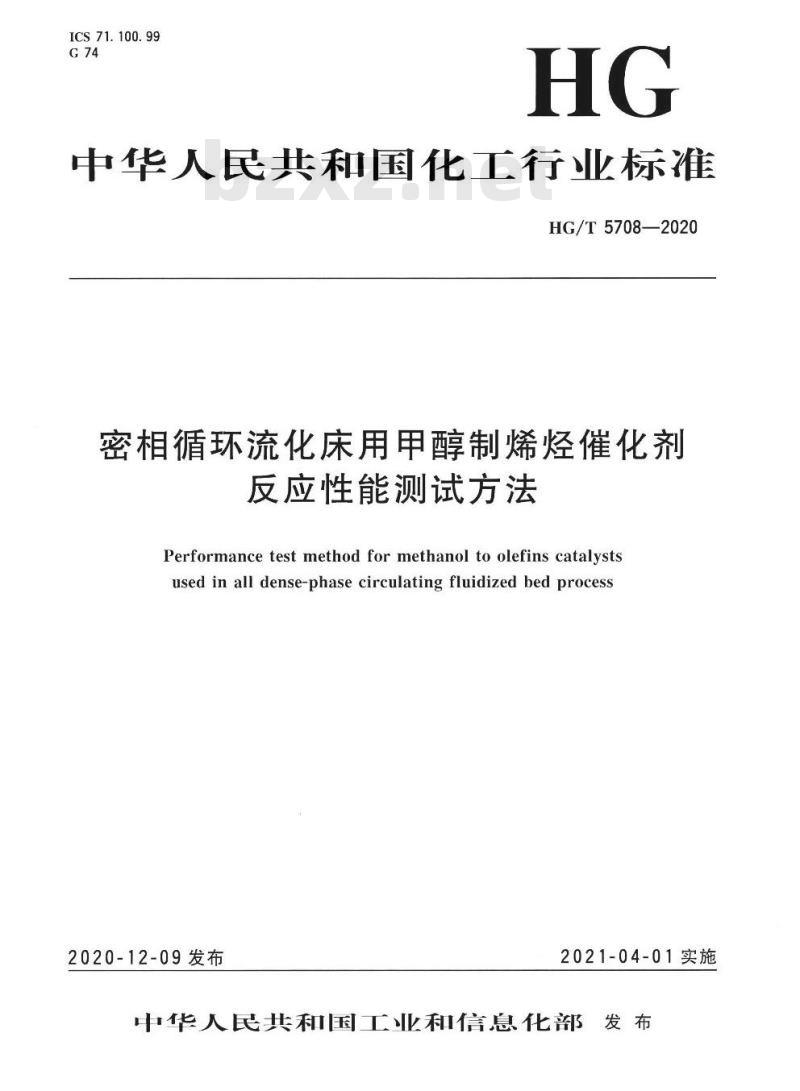

【HG化工标准】 密相循环流化床用甲醇制烯烃催化剂反应性能测试方法

HG/T 5708-2020.Performance test method for methanol to olefins catalysts used in all dense-phase circulating fluidized bed process.

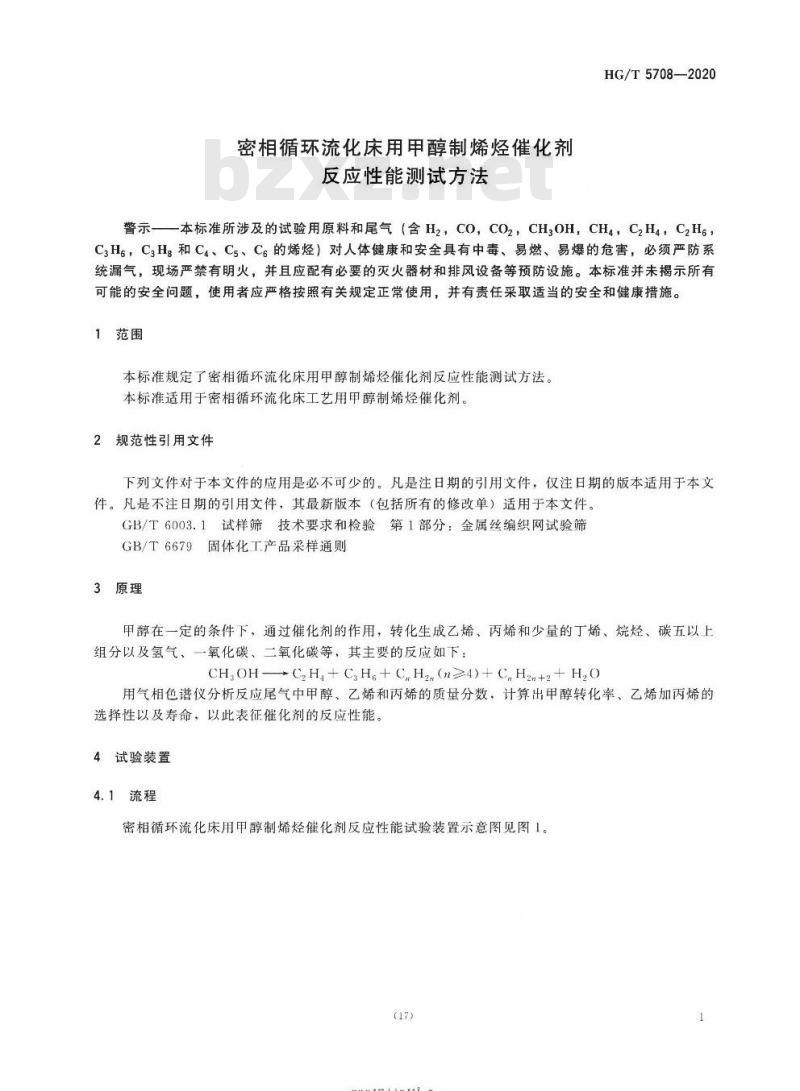

1范围
HG/T 5708规定了密相循环流化床用甲醇制烯烃催化剂反应性能测试方法。
HG/T 5708适用于密相循环流化床工艺用甲醇制烯烃催化剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 6003.1试样筛技术要求和检验第1部分:金属丝编织网试验筛
GB/T 6679固体化工产品采样通则
3原理
甲醇在一定的条件下，通过催化剂的作用，转化生成乙烯、丙烯和少量的丁烯、烷烃、碳五以上组分以及氢气、一氧化碳、二氧化碳等，其主要的反应如下:
CH3OH→C2H4+C3H6十CnH2n(n≥4)+ CnH2n+ H2O
用气相色谱仪分析反应尾气中甲醇、乙烯和丙烯的质量分数，计算出甲醇转化率、乙烯加丙烯的选择性以及寿命，以此表征催化剂的反应性能。
4试验装置
4.1 流程

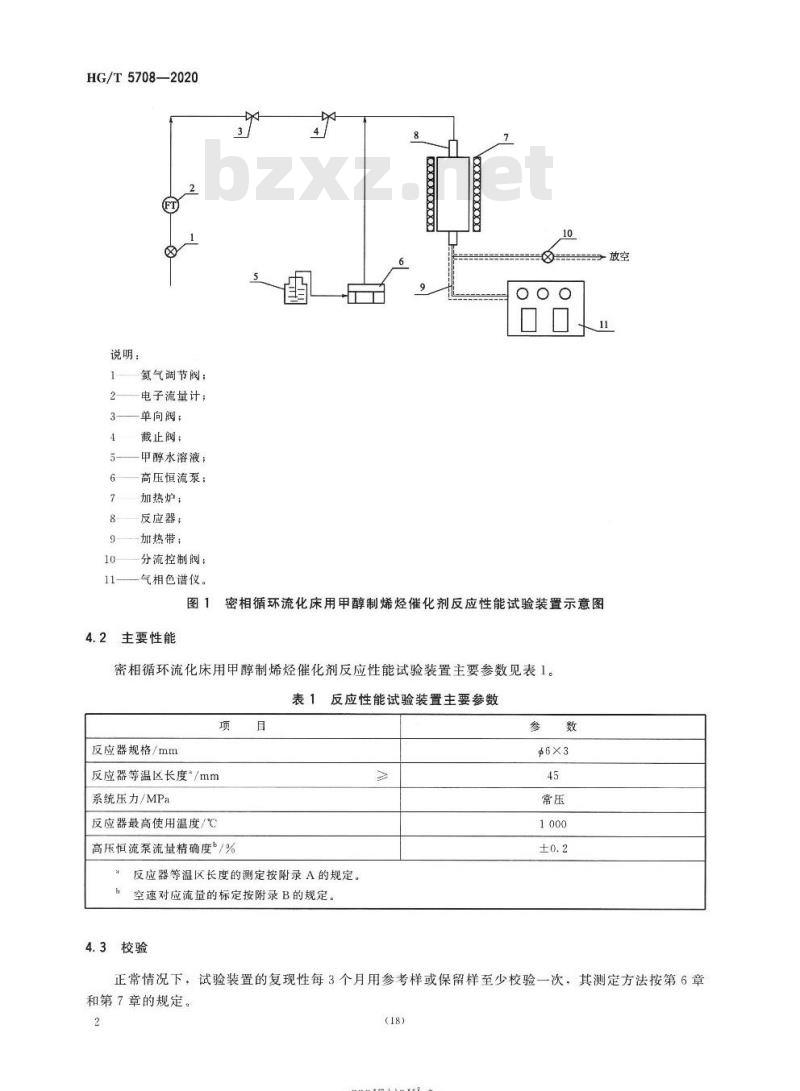

密相循环流化床用甲醇制烯烃催化剂反应性能试验装置示意图见图1。

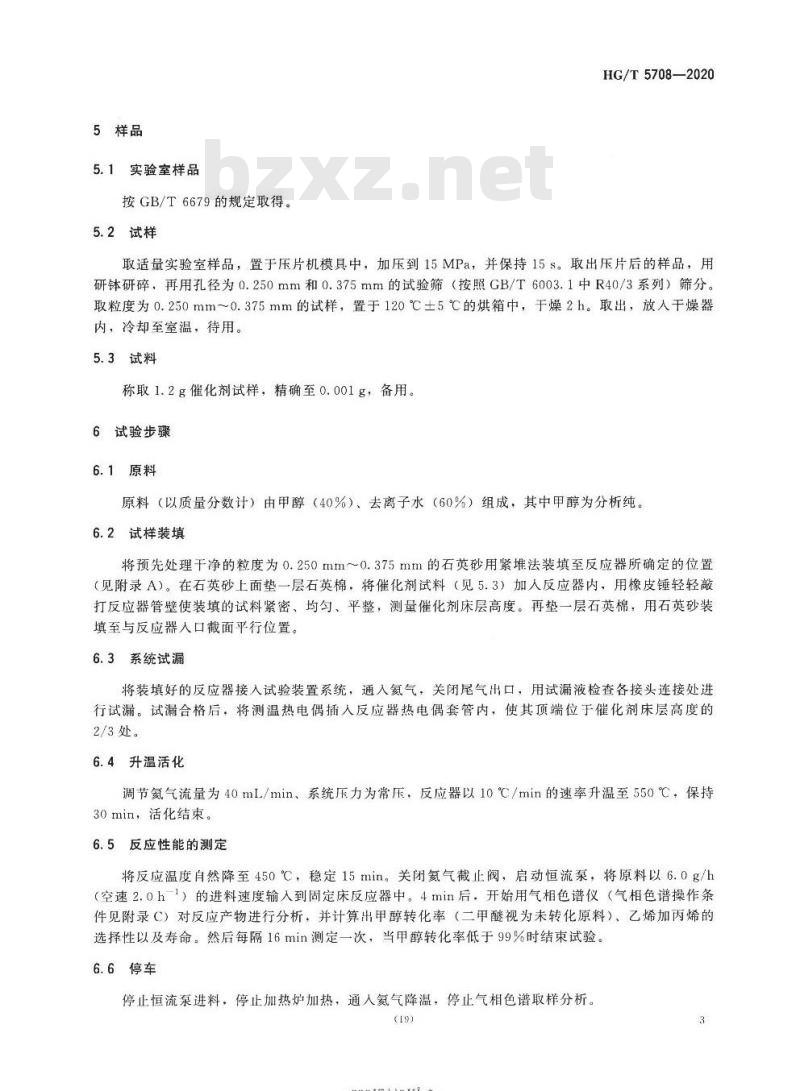

6试验步骤
6.1 原料
原料(以质量分数计)由甲醇(40%)、去离子水(60%)组成，其中甲醇为分析纯。
6.2 试样装填
将预先处理干净的粒度为0.250mm~0.375mm的石英砂用紧堆法装填至反应器所确定的位置(见附录A)。在石英砂上面垫一层石英棉，将催化剂试料(见5.3)加入反应器内，用橡皮锤轻轻敲打反应器管壁使装填的试料紧密、均匀、平整，测量催化剂床层高度。再垫一层石英棉，用石英砂装填至与反应器人口截面平行位置。
6.3系统试漏
将装填好的反应器接入试验装置系统，通入氦气，关闭尾气出口，用试漏液检查各接头连接处进行试漏。试漏合格后，将测温热电偶插人反应器热电偶套管内，使其顶端位于催化剂床层高度的2/3处。
