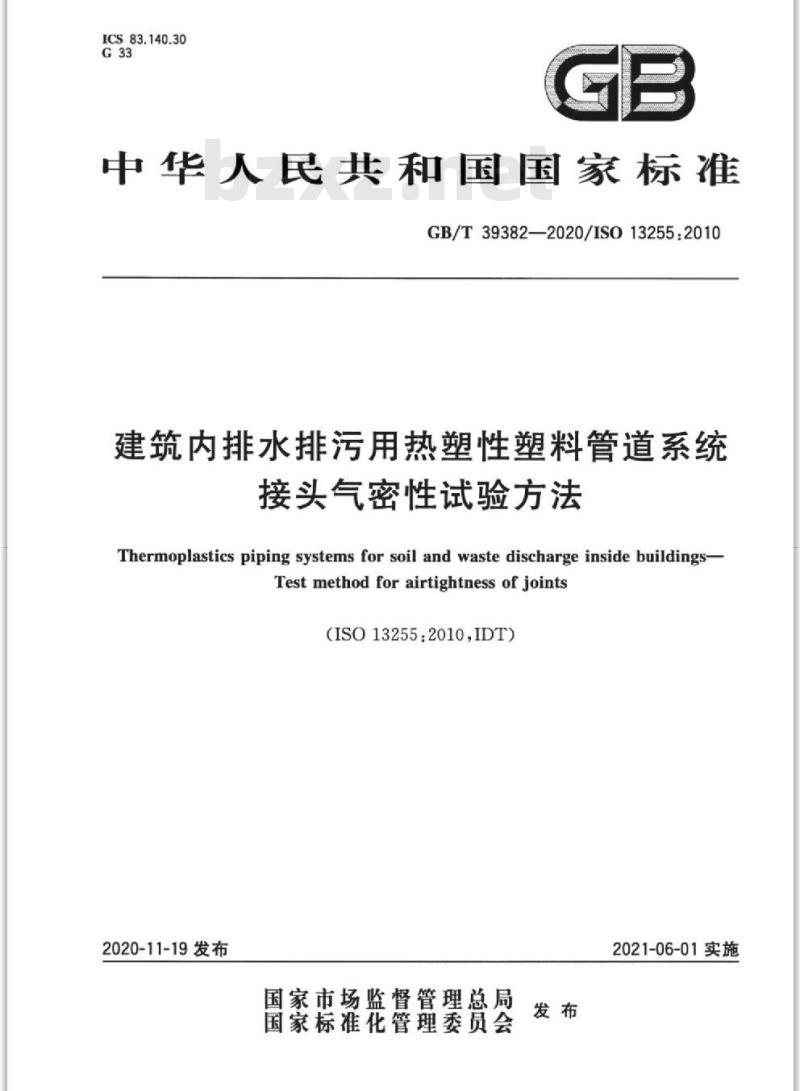

【GB国家标准】 建筑内排水排污用热塑性塑料管道系统接头气密性试验方法

GB/T 39382-2020.Thermoplastics piping systems for soil and waste discharge inside buildings-
Test method for airtightness of joints.

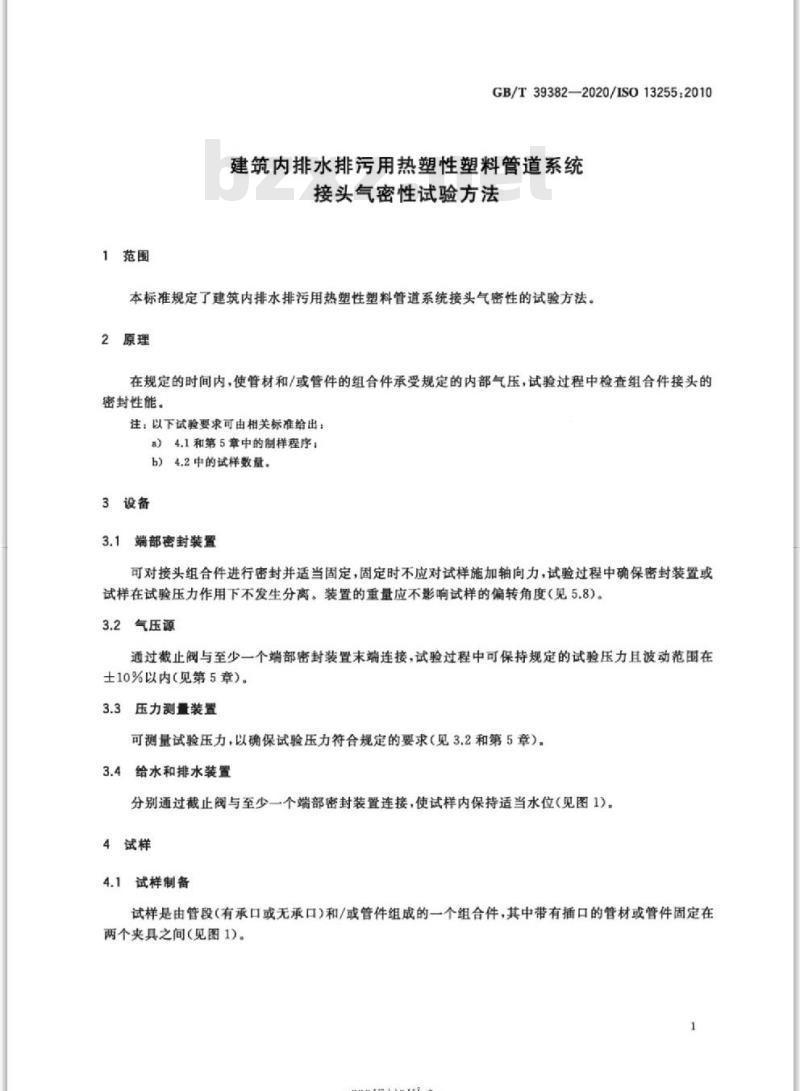

1范围
GB/T 39382规定了建筑内排水排污用热塑性塑料管道系统接头气密性的试验方法。
2原理
在规定的时间内,使管材和/或管件的组合件承受规定的内部气压,试验过程中检查组合件接头的密封性能。
注:以下试验要求可由相关标准给出:
a) 4.1和第5章中的制样程序;
b) 4.2中的试样数量.
3设备
3.1 端部密封装置
可对接头组合件进行密封并适当固定,固定时不应对试样施加轴向力,试验过程中确保密封装置或试样在试验压力作用下不发生分离。装置的重量应不影响试样的偏转角度(见5.8)。
3.2气压源
通过截止阀与至少一个端部密封装置末端连接,试验过程中可保持规定的试验压力且波动范围在士10%以内(见第5章)。
3.3 压力测装置
可测量试验压力,以确保试验压力符合规定的要求(见3.2和第5章)。
3.4给水和排水装置
分别通过截止阀与至少-一个端部密封装置连接,使试样内保持适当水位(见图1).
5试验步骤
5.1试验温度为(23士5)℃,试验介质为常温水,试验过程中试样表面不应出现结露现象。
5.2将试样水平固定在试验装置上(见图1).
5.3按5.4~5.8的规定进行试验时,通过观察肥皂液(见5.4)产生的气泡和漏水现象等监测并记录接头渗漏情况。
5.4在插口与承口连接处的圆周方向涂抹肥皂液或类似的渗漏指示剂,然后将多余的液体擦拭干净。
5.5开启排水 阀并关闭进气阀。
