- DL/T 691-2019 高压架空输电线路无线电干扰计算方法
【DL电力标准】 高压架空输电线路无线电干扰计算方法
本网站 发布时间:
2023-06-05 19:44:51
- DL/T 691-2019
- 现行
标准号:
DL/T 691-2019
标准名称:
高压架空输电线路无线电干扰计算方法
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 691-2019.Calculation method of radio interference from high voltage overhead power transmission lines.

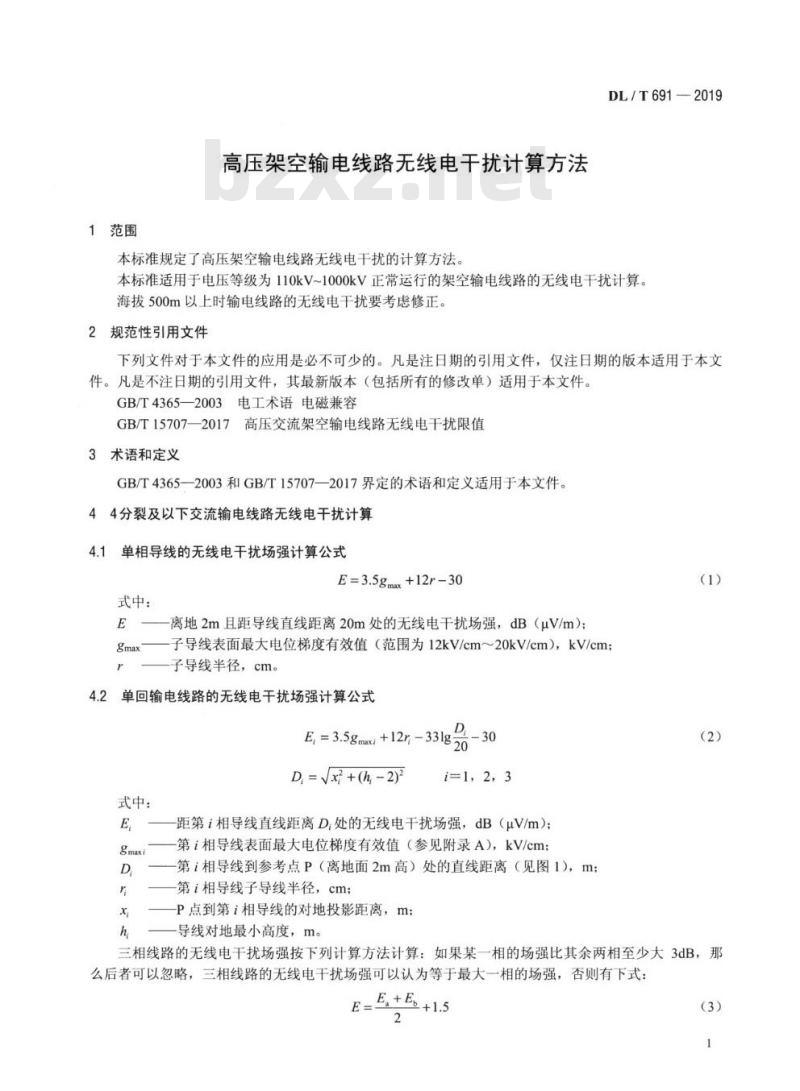

1范围
DL/T 691规定了高压架空输电线路无线电干扰的计算方法。
DL/T 691适用于电压等级为110kV~ 1000kV正常运行的架空输电线路的无线电干扰计算。海拔500m以上时输电线路的无线电干扰要考虑修正。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4365-2003 电工术语电磁兼容
GB/T 15707-2017 高压交流架空输电线路无线电干扰限值
3术语和定义
GB/T 4365-2003 和GB/T 15707-2017 界定的术语和定义适用于本文件。
4多分裂交流输电线路无线电干扰计算
E=3.5gmax +12r-30
式中:
E--离地2m且距导线直线距离20m处的无线电干扰场强,dB (μV/m);
gmax--子导线表面最大电位梯度有效值(范围为12kV/cm~ 20kV/cm), kV/cm;
r--子导线半径,cm。

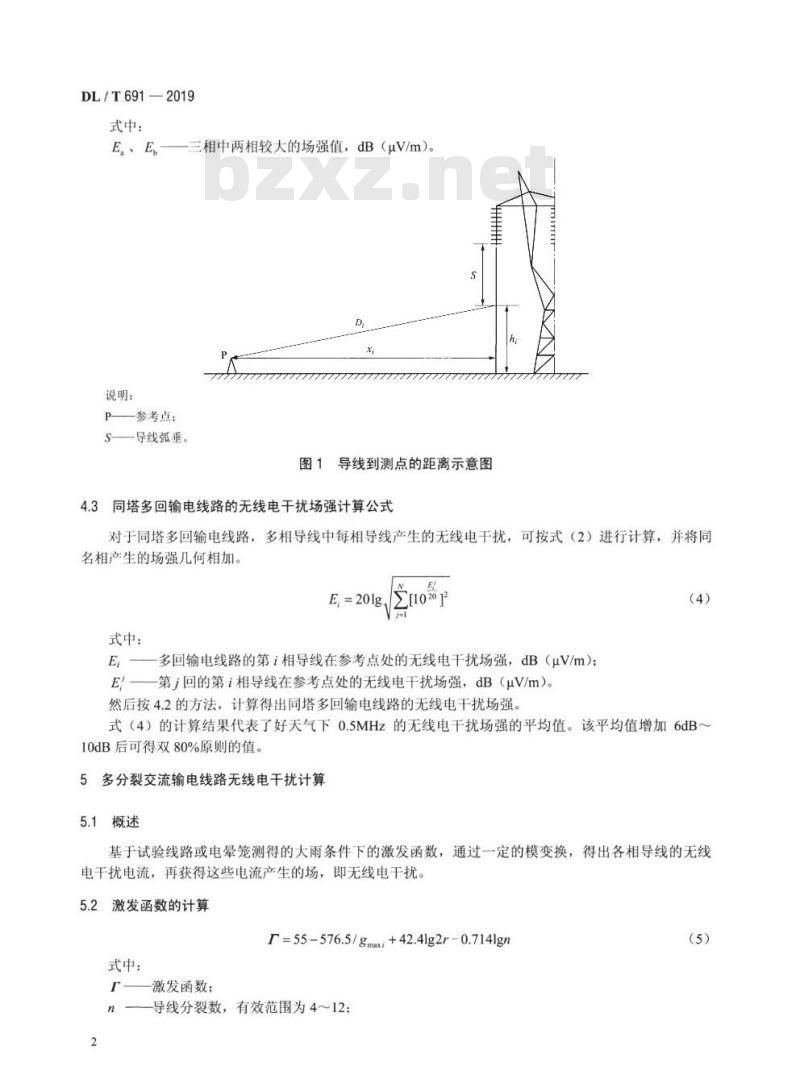

4.1概述
基于试验线路或电晕笼测得的大雨条件下的激发函数,通过- -定的模变换,得出各相导线的无线电干扰电流,再获得这些电流产生的场,即无线电干扰。
1范围
DL/T 691规定了高压架空输电线路无线电干扰的计算方法。
DL/T 691适用于电压等级为110kV~ 1000kV正常运行的架空输电线路的无线电干扰计算。海拔500m以上时输电线路的无线电干扰要考虑修正。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T4365-2003 电工术语电磁兼容
GB/T 15707-2017 高压交流架空输电线路无线电干扰限值
3术语和定义
GB/T 4365-2003 和GB/T 15707-2017 界定的术语和定义适用于本文件。
4多分裂交流输电线路无线电干扰计算
E=3.5gmax +12r-30
式中:
E--离地2m且距导线直线距离20m处的无线电干扰场强,dB (μV/m);
gmax--子导线表面最大电位梯度有效值(范围为12kV/cm~ 20kV/cm), kV/cm;
r--子导线半径,cm。
4.1概述
基于试验线路或电晕笼测得的大雨条件下的激发函数,通过- -定的模变换,得出各相导线的无线电干扰电流,再获得这些电流产生的场,即无线电干扰。
