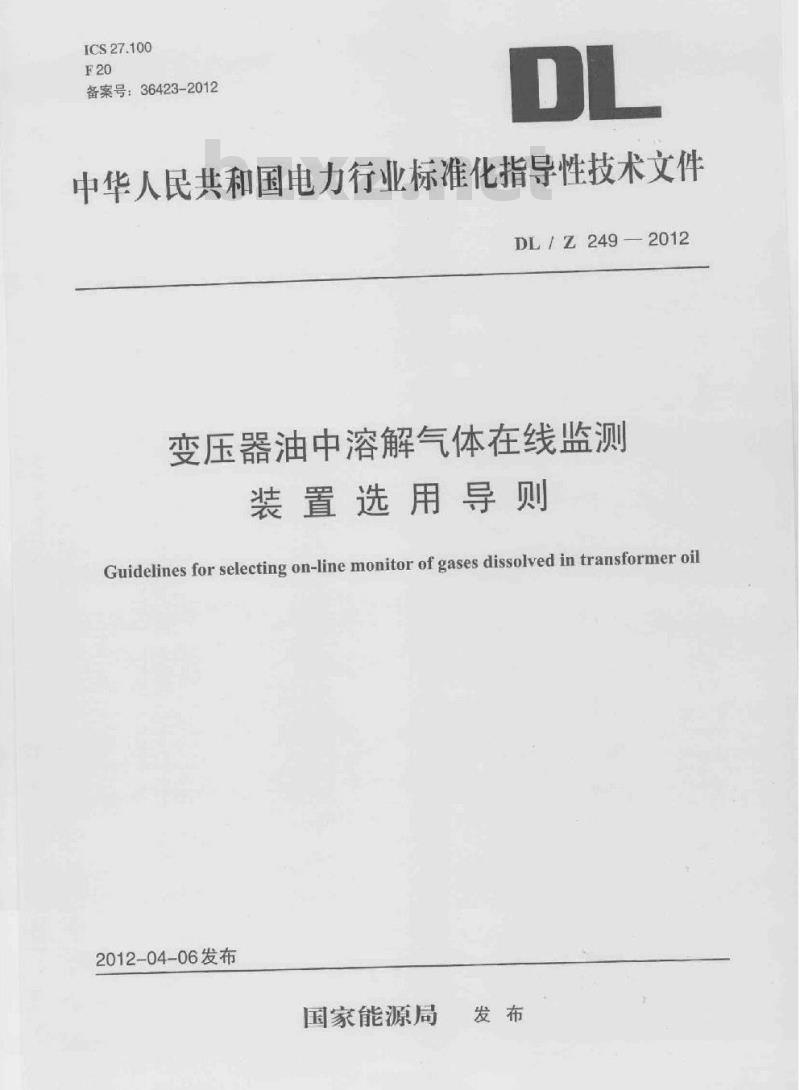

- DL/Z 249-2012 变压器油中溶解气体在线监测装置选用导则
【DL电力标准】 变压器油中溶解气体在线监测装置选用导则
本网站 发布时间:
2023-06-04 20:41:53
- DL/Z 249-2012
- 现行
标准号:
DL/Z 249-2012
标准名称:
变压器油中溶解气体在线监测装置选用导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/Z 249-2012.Guidelines for selecting on-line monitor of gases dissolved in transformer oil.
1范围
DL/Z 249规定了变压器(含电抗器)油中溶解气体在线监测装置选用的基本技术要求。
DL/Z 249适用于110kV及以上变压器油中溶解气体在线监测装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2887计算机场地通 用规范
GB 4943 信息技术设备的安全(GB 4943- -2001, IEC 60950:1999,EQV)
GB/T 17623绝缘油中 溶解气体组分含量的气相色谱测定法(GB/T 17623- 1998,IEC 567:1992,NEQ)
DL/T722变压 器油中溶解气体分析和判断导则(DL/T 722- 2000, IEC 60599:1999,NEQ)
3术语和定义
下列术语和定义适用于本标准。
3.1游离气体free gases
未溶解于油中的气体。
3.2油气分离oill and gas separation
将溶解于油中的特征气体通过分离装置分离的过程。
3.3最小监测周期test cycle
在保证气体测量精度的条件下,允许的特征气体检测周期。
4变压器油中溶解气体在线监测装置
4.1 组成原理

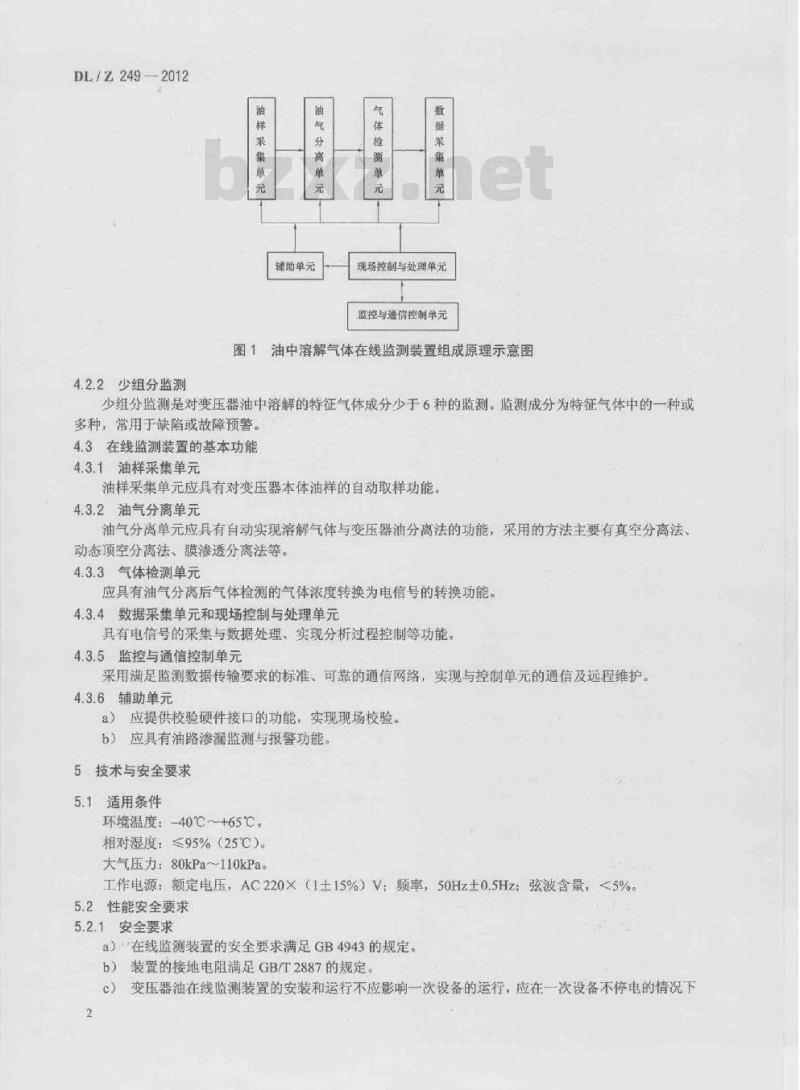

油中溶解气体在线监测装置组成原理示意见图1。
4.2变压器油中溶解气体在线监测分类
1范围
DL/Z 249规定了变压器(含电抗器)油中溶解气体在线监测装置选用的基本技术要求。
DL/Z 249适用于110kV及以上变压器油中溶解气体在线监测装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2887计算机场地通 用规范
GB 4943 信息技术设备的安全(GB 4943- -2001, IEC 60950:1999,EQV)
GB/T 17623绝缘油中 溶解气体组分含量的气相色谱测定法(GB/T 17623- 1998,IEC 567:1992,NEQ)
DL/T722变压 器油中溶解气体分析和判断导则(DL/T 722- 2000, IEC 60599:1999,NEQ)
3术语和定义
下列术语和定义适用于本标准。
3.1游离气体free gases
未溶解于油中的气体。
3.2油气分离oill and gas separation
将溶解于油中的特征气体通过分离装置分离的过程。
3.3最小监测周期test cycle
在保证气体测量精度的条件下,允许的特征气体检测周期。
4变压器油中溶解气体在线监测装置
4.1 组成原理
油中溶解气体在线监测装置组成原理示意见图1。
4.2变压器油中溶解气体在线监测分类
