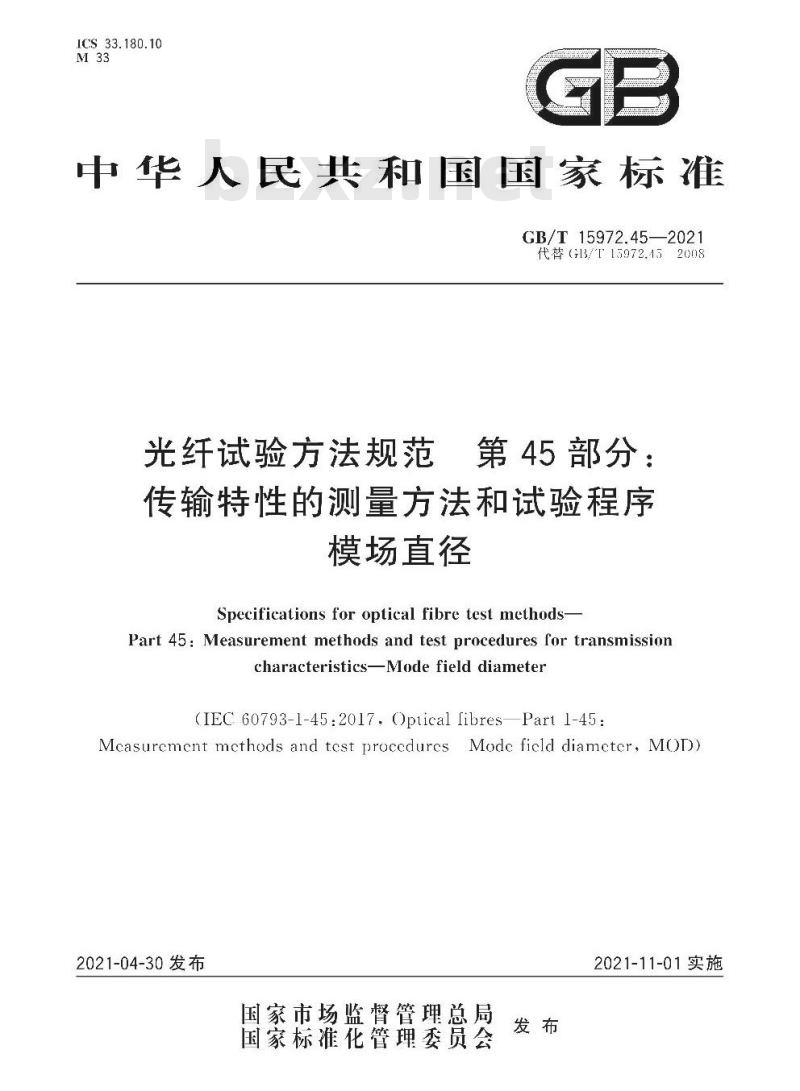

- GB/T 15972.45-2021 光纤试验方法规范第45部分:传输特性的测量方法和试验程序模场直径
【GB国家标准】 光纤试验方法规范第45部分:传输特性的测量方法和试验程序模场直径
本网站 发布时间:
2023-06-04 18:51:50
- GB/T 15972.45-2021
- 现行
标准号:
GB/T 15972.45-2021
标准名称:
光纤试验方法规范第45部分:传输特性的测量方法和试验程序模场直径
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 15972.45-2021.Specifications for optical fibre test methods-Part 45: Measurement methods and test procedures for transmission characteristics一Mode field diameter.
1范围
GB/T 15972的本部分规定了光纤模场直径的试验方法,确立了对试验装置、注入条件.程序、计算方法和结果的统一要求。
GB/T 15972.45适用于B类单模光纤模场直径的测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 15972.40-2008光纤试验方法规范第40部分:传输特性和光学特性的测量方法和试验程序衰减(IEC 60793-1-40 : 2001 , MOD)
4试验装置
4.1概述
以下对测量装置的要求为模场直径的四种测量方法所共有,在附录B、附录C、附录D和附录E中还分别给出了对每一种试验方法的装置框图和特定要求。
4.2 光源
对于方法A、方法B和方法C,应采用合适的相干或非相干光源,例如半导体激光器或经充分滤光的白光源。在完成测量过程的时间内,光源的辐射强度和波长应保持稳定。如需要,可采用单色仪和干涉滤光器选择波长。除非另有规定,光源谱线的半幅全宽(FWHM)应不大于10nm。对于方法D,见附录E中的要求。
4.3注入光学系统
对于方法A.方法B和方法C,所用光注入装置应足以激励起基模,例如采用光学透镜系统或尾纤来激励被试光纤。为使耦合进被试光纤的功率对其输人端面的位置不敏感,可在空间和角度上对被试光纤注入端进行满注入。如果采用插人法对接,则应在尾纤和被试光纤之间使用折射率匹配材料以避免干涉效应。测量期间,耦合应保持稳定。对于方法D,见附录E中的要求。
1范围
GB/T 15972的本部分规定了光纤模场直径的试验方法,确立了对试验装置、注入条件.程序、计算方法和结果的统一要求。
GB/T 15972.45适用于B类单模光纤模场直径的测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 15972.40-2008光纤试验方法规范第40部分:传输特性和光学特性的测量方法和试验程序衰减(IEC 60793-1-40 : 2001 , MOD)
4试验装置
4.1概述
以下对测量装置的要求为模场直径的四种测量方法所共有,在附录B、附录C、附录D和附录E中还分别给出了对每一种试验方法的装置框图和特定要求。
4.2 光源
对于方法A、方法B和方法C,应采用合适的相干或非相干光源,例如半导体激光器或经充分滤光的白光源。在完成测量过程的时间内,光源的辐射强度和波长应保持稳定。如需要,可采用单色仪和干涉滤光器选择波长。除非另有规定,光源谱线的半幅全宽(FWHM)应不大于10nm。对于方法D,见附录E中的要求。
4.3注入光学系统
对于方法A.方法B和方法C,所用光注入装置应足以激励起基模,例如采用光学透镜系统或尾纤来激励被试光纤。为使耦合进被试光纤的功率对其输人端面的位置不敏感,可在空间和角度上对被试光纤注入端进行满注入。如果采用插人法对接,则应在尾纤和被试光纤之间使用折射率匹配材料以避免干涉效应。测量期间,耦合应保持稳定。对于方法D,见附录E中的要求。
