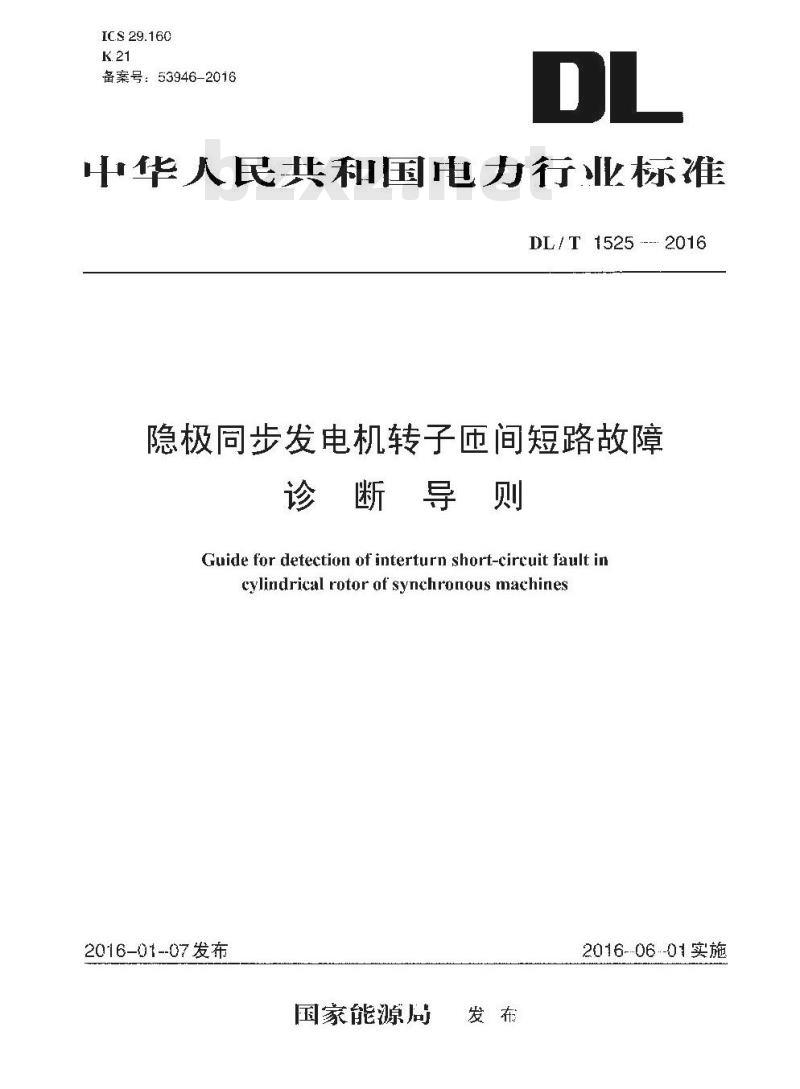

- DL/T 1525-2016 隐极同步发电机转子匝间短路故障诊断导则
【DL电力标准】 隐极同步发电机转子匝间短路故障诊断导则
本网站 发布时间:
2023-06-04 16:51:12
- DL/T 1525-2016
- 现行
标准号:
DL/T 1525-2016
标准名称:
隐极同步发电机转子匝间短路故障诊断导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1525-2016.Guide for detection of interturn short-circuit fault in cylindrical rotor of synchronous machines.

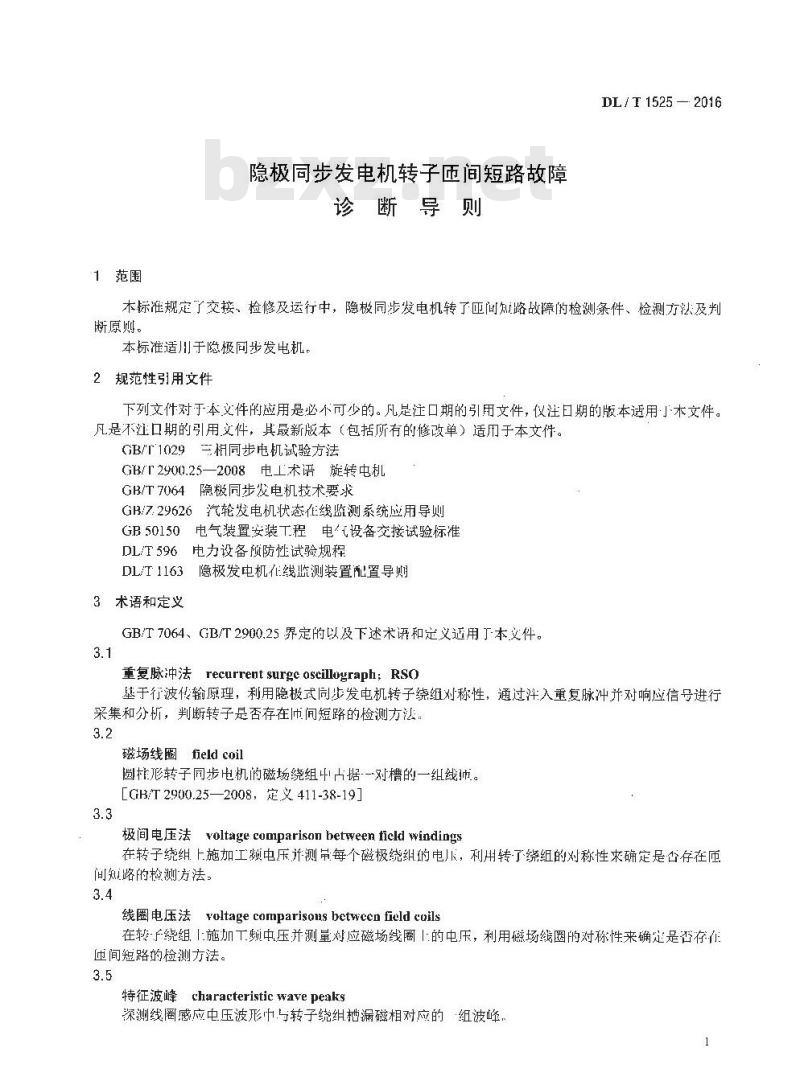

1范围
DL/T 1525规定了交接、检修及运行中,隐极同步发电机转子匝间短路故障的检测条件、检测方法及判断原则。
DL/T 1525适用于隐极同步发电机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1029三相同步 电机试验方法
GB/T 2900.25- -2008 电工术语 旋转 电机
GB/T 7064隐极同步 发电机技术要求
GB/Z29626汽轮发电机状态在线监测系统应用导则
GB 50150电气装置安装 工程电气设 备交接试验标准
DL/T 596电力 设备预防性试验规程
DL/T1163隐极发电机在线监测装置配置导则
3术语和定义
GB/T 7064、GB/T 2900.25界定的以及下述术语和定义适用于本文件。
3.1重复脉冲法 recurrent surge oscillograph; RSO
基于行波传输原理,利用隐极式同步发电机转子绕组对称性,通过注入重复脉冲并对响应信号进行采集和分析,判断转子是否存在匝间短路的检测方法。
3术语和定义
GB/T 7064、GB/T 2900.25界定的以及下述术语和定义适用于本文件。
3.1重复脉冲法recurrent surge oscillograph; RSO
基于行波传输原理,利用隐极式同步发电机转子绕组对称性,通过注入重复脉冲并对响应信号进行采集和分析,判断转子是否存在匝间短路的检测方法。
3.2磁场线圈field coil
圆柱形转子同步电机的磁场绕组中占据-对槽的一组线匝。
[GB/T 2900.25- -2008, 定义411-38-19]
3.3极间电压法voltage comparison between field windings
在转子绕组上施加工频电压并测量每个磁极绕组的电压,利用转子绕组的对称性来确定是否存在匝间短路的检测方法。
1范围
DL/T 1525规定了交接、检修及运行中,隐极同步发电机转子匝间短路故障的检测条件、检测方法及判断原则。
DL/T 1525适用于隐极同步发电机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1029三相同步 电机试验方法
GB/T 2900.25- -2008 电工术语 旋转 电机
GB/T 7064隐极同步 发电机技术要求
GB/Z29626汽轮发电机状态在线监测系统应用导则
GB 50150电气装置安装 工程电气设 备交接试验标准
DL/T 596电力 设备预防性试验规程
DL/T1163隐极发电机在线监测装置配置导则
3术语和定义
GB/T 7064、GB/T 2900.25界定的以及下述术语和定义适用于本文件。
3.1重复脉冲法 recurrent surge oscillograph; RSO
基于行波传输原理,利用隐极式同步发电机转子绕组对称性,通过注入重复脉冲并对响应信号进行采集和分析,判断转子是否存在匝间短路的检测方法。
3术语和定义
GB/T 7064、GB/T 2900.25界定的以及下述术语和定义适用于本文件。
3.1重复脉冲法recurrent surge oscillograph; RSO
基于行波传输原理,利用隐极式同步发电机转子绕组对称性,通过注入重复脉冲并对响应信号进行采集和分析,判断转子是否存在匝间短路的检测方法。
3.2磁场线圈field coil
圆柱形转子同步电机的磁场绕组中占据-对槽的一组线匝。
[GB/T 2900.25- -2008, 定义411-38-19]
3.3极间电压法voltage comparison between field windings
在转子绕组上施加工频电压并测量每个磁极绕组的电压,利用转子绕组的对称性来确定是否存在匝间短路的检测方法。
