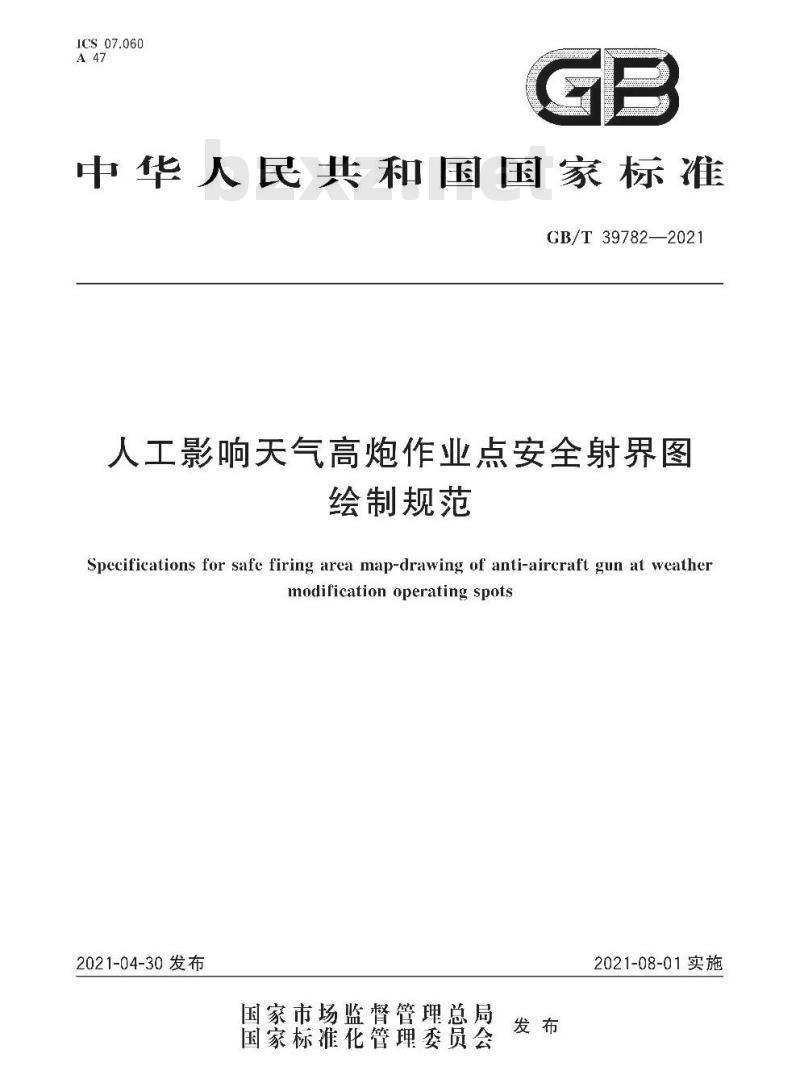

【GB国家标准】 人工影响天气高炮作业点安全射界图绘制规范

GB/T 39782-2021.Specifications for safe firing area map-drawing of anti-aircraft gun at weather
modification operating spots.

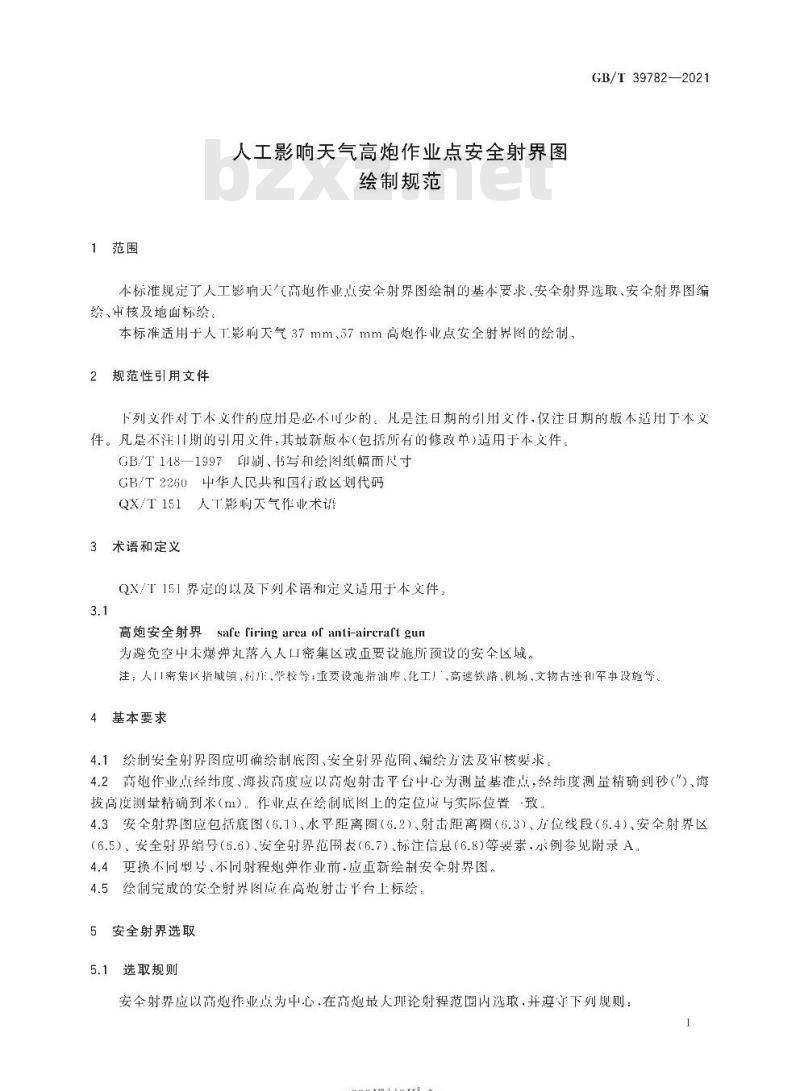

1范围
GB/T 39782规定了人工影响天气高炮作业点安全射界图绘制的基本要求、安全射界选取、安全射界图编绘、审核及地面标绘。
GB/T 39782适用于人工影响天气37mm、57mm高炮作业点安全射界图的绘制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 148-1997 印刷、书写 和绘图纸幅面尺寸
GB/T 2260中华人民共和国行政区划代码
QX/T 151人工影响天气作业术语
3术语和定义
QX/T 151界定的以及下列术语和定义适用于本文件。
3.1
高炮安全射界 safe firing area of anti-aircraft gun
为避免空中未爆弹丸落人人口密集区或重要设施所预设的安全区域。
注:人口密集区指城镇、村庄、学校等;重要设施指油库、化工厂、高速铁路、机场、文物古迹和军事设施等。
4基本要求
4.1绘制安全射界图应明确绘制底图、安全射界范围、编绘方法及审核要求。
4.2高炮作业点经纬度、海拔高度应以高炮射击平台中心为测量基准点,经纬度测量精确到秒(")、海拔高度测量精确到米(m)。作业点在绘制底图上的定位应与实际位置一致。
4.3安 全射界图应包括底图(6.1)、水平距离圈(6.2)、射击距离圈(6.3)、方位线段(6.4)、安全射界区(6.5)、安全射界编号(6.6)、安全射界范围表(6.7)、标注信息(6.8)等要素,示例参见附录A.
4.4更换不同型号、不同射程炮弹作业前，应重新绘制安全射界图。
4.5绘制完成的安 全射界图应在高炮射击平台上标绘。
