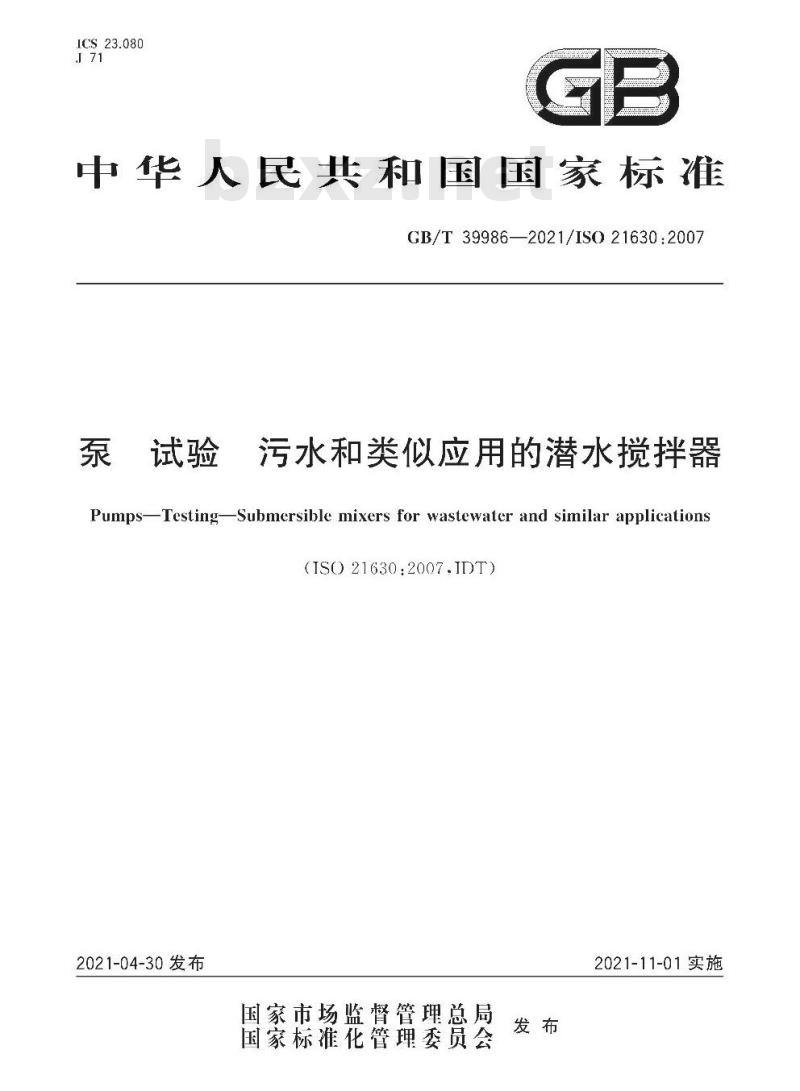

【GB国家标准】 泵 试验 污水和类似应用的潜水搅拌器

GB/T 39986-2021.Pumps一Testing一Submersible mixers for wastewater and similar applications.
1范围
GB/T 39986规定了潜水搅拌器(以下简称“搅拌器”)的验收试验方法。
GB/T 39986适用于输送污水和其他应用中系统介质至少一种为液体的搅拌器。
2术语和定义
下列术语和定义适用于本文件。
2.1
推功比 thrust-to-power ratio
搅拌器推力与搅拌器功率的比值。
RFP =F/P1
注1:最低必需搅拌系统功率耗散与搅拌器功耗的比率是指(终端用户导向)系统效率。为了理解推力功率比的重要性,考虑搅拌器在诸如污水氧化沟的再循环通道中产生纵向流速u的情况。这实际上是搅拌器的常见应用,并且以下论证原则上可能推广到其他应用。
一个循环中流动动量损失等于搅拌器在准稳态下提供的动量速率。这是由搅拌器推力F给出的。动量损失导致的消耗功率P=Fu.其是保持速度u必需的最小搅拌系统功率。因此,系统效率P/P1=F u/P1。
在该表达式中可将搅拌器特性与系统要求分开,并且可得出推力功率比RFP是搅拌器效率相关的重要参数。宜注意的是,其取决于叶轮直径和转速,而不是仅仅取决于叶轮的几何形状。除了考虑产生纵向流动能效外,还要考虑实际应用中可用的多种叶轮直径和转速等多种因素。
2.4
潜水搅拌器 submersible mixer
由一个完全潜水机组组成,包括驱动装置和轴流式叶轮,以及可选的配件,如外壳、支撑的基本功能件。
2.5
液体 liquid
在静止时没有能力承受剪切应力的一种形体。
注:包括悬浮液和分散液(液体/固体,气体/液体和气体/液体/固体),和非牛顿液体(这种液体在搅拌时,较小的屈服应力可能不会阻止其流动)。
