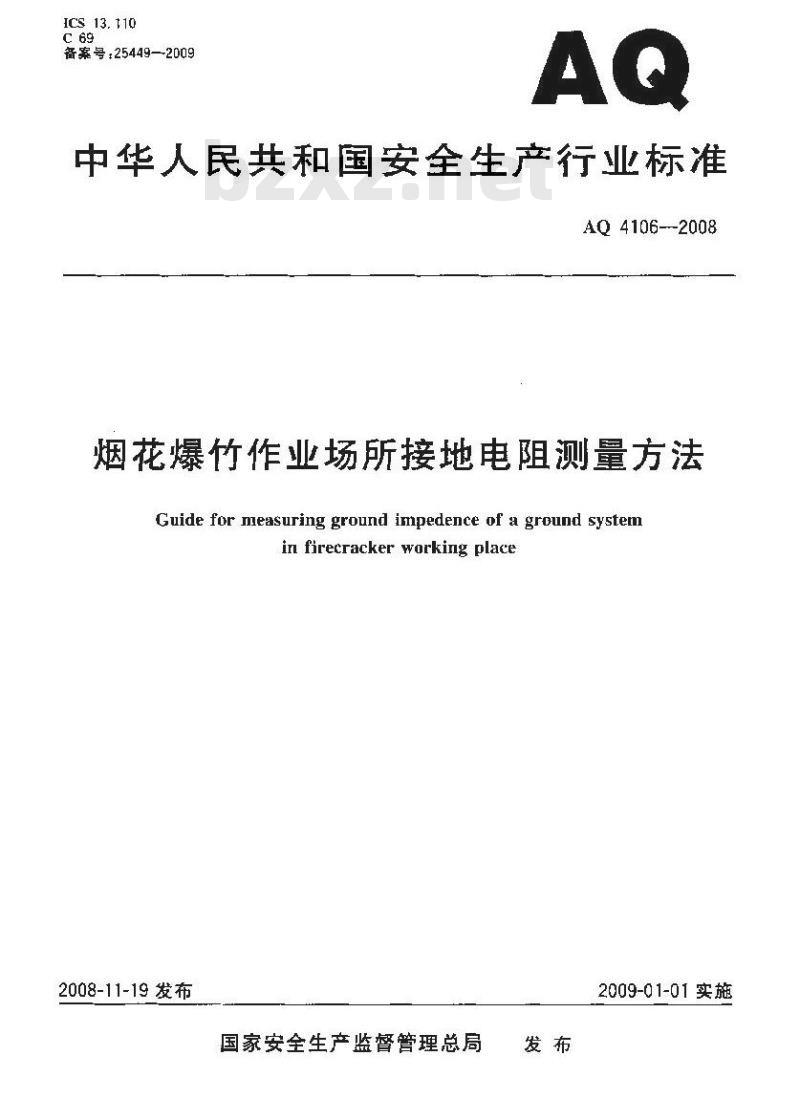

【AQ安全生产行业标准】 烟花爆竹作业场所接地电阻测量方法

AQ 4106-2008.Guide for measuring ground impedence of a ground system in firecracker working place.

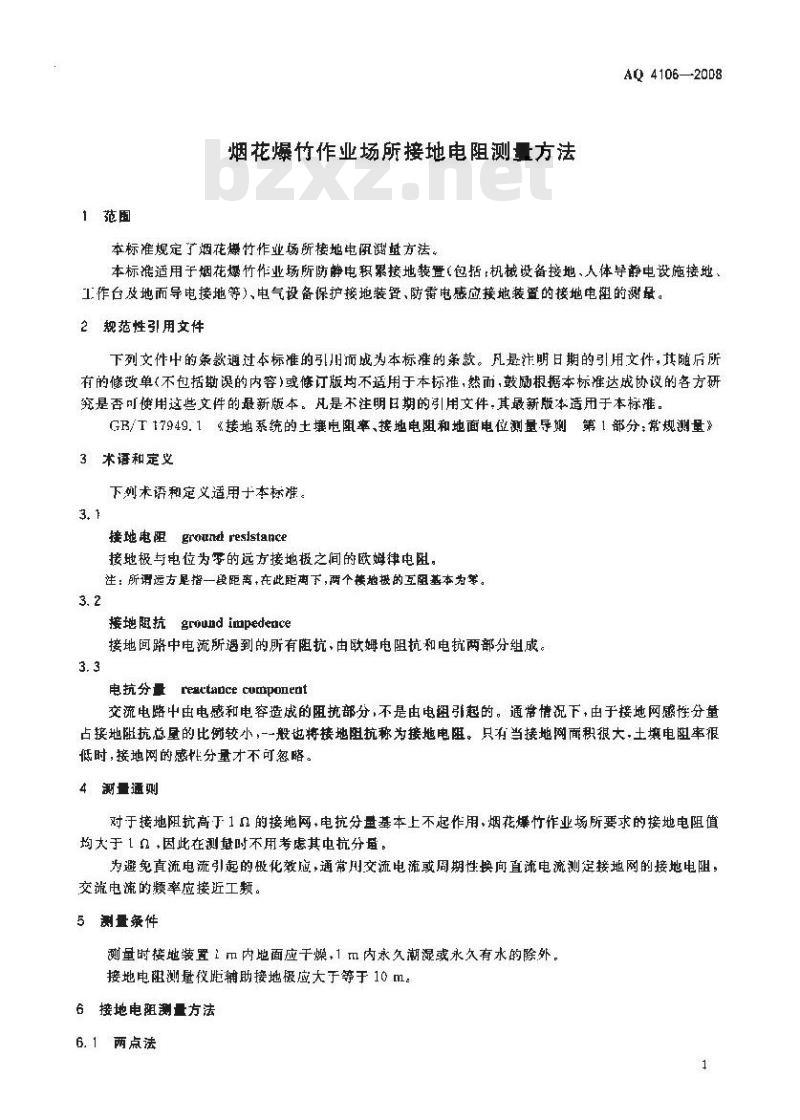

1范围
AQ 4106规定了烟花爆竹作业场所接地电阻测量方法。
AQ 4106适用于烟花爆竹作业场所防静电积累接地装置(包括:机械设备接地、人体导静电设施接地、工作台及地面导电接地等)、电气设备保护接地装置、防雷电感应接地装置的接地电阻的测量。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。
GB/T 17949.1《接地 系统的土壤电阻率、接地电阻和地面电位测量导则第1部分:常规测量》
3术语和定义
下列术语和定义适用于本标准。
3.1
接地电阻 ground resistance
接地极与电位为零的远方接地极之间的欧姆律电阻。
注:所谓远方是指一段距离,在此距离下,两个接地极的互阻基本为零。
3.2
接地阻抗 ground impedence
接地回路中电流所遇到的所有阻抗,由欧姆电阻抗和电抗两部分组成。
3.3
电抗分量 reactance component
交流电路中由电感和电容造成的阻抗部分,不是由电阻引起的。通常情况下,由于接地网感性分量占接地阻抗总量的比例较小,一般也将接地阻抗称为接地电阻。只有当接地网面积很大,土壤电阻率很低时,接地网的感性分量才不可忽略。.
4测量通则
对于接地阻抗高于1几的接地网,电抗分量基本上不起作用,烟花爆竹作业场所要求的接地电阻值均大于1Ω,因此在测量时不用考虑其电抗分量。为避免直流电流引起的极化效应,通常用交流电流或周期性换向直流电流测定接地网的接地电阻，交流电流的频率应接近工频。
