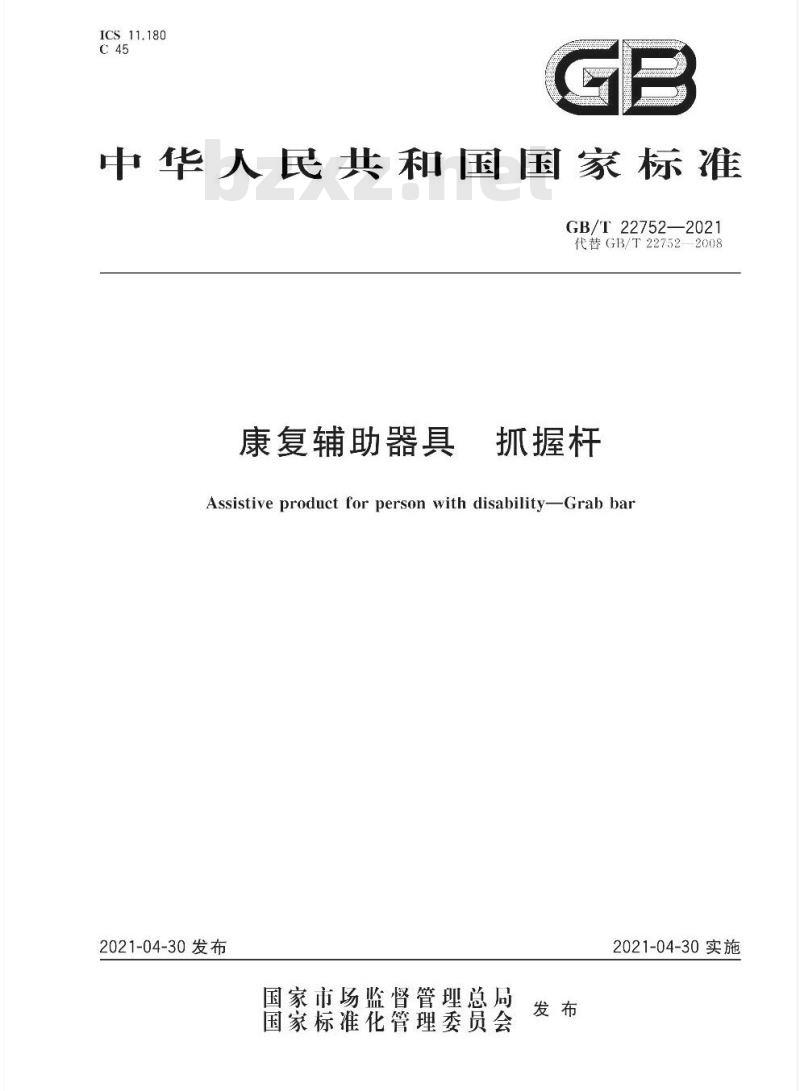

【GB国家标准】 康复辅助器具抓握杆

GB/T 22752-2021.Assistive product for person with disability-Grab bar.

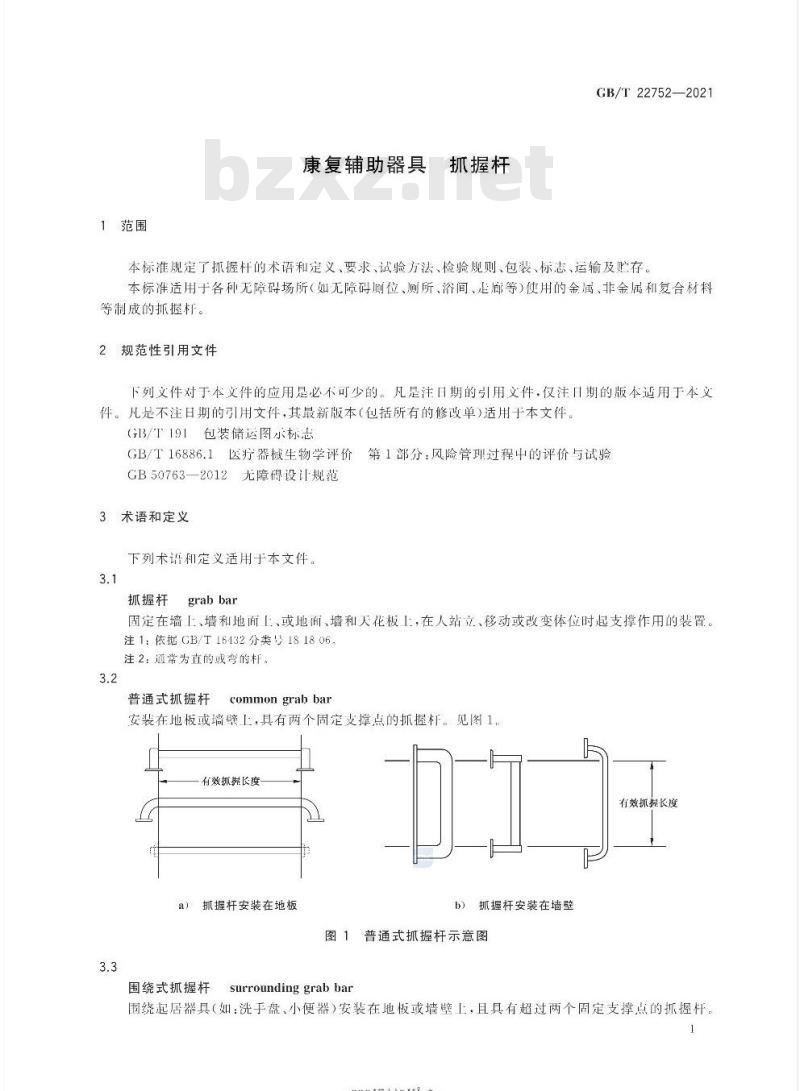

1范围
GB/T 22752规定了抓握杆的术语和定义、要求、试验方法、检验规则、包装、标志、运输及贮存。
GB/T 22752适用于各种无障碍场所(如无障碍厕位、厕所、浴间、走廊等)使用的金属、非金属和复合材料等制成的抓握杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 16886.1医疗 器械生物学评价第1部分:风险管理过程中的评价与试验
GB 50763-2012 无障 碍设计规范
3术语和定义
下列术语和定义适用于本文件。
3.1
抓握杆 grab bar
固定在墙上、墙和地面上、或地面、墙和天花板上,在人站立、移动或改变体位时起支撑作用的装置。
注1:依据GB/T 16432分类号18 18 06。
注2:通常为直的或弯的杆。

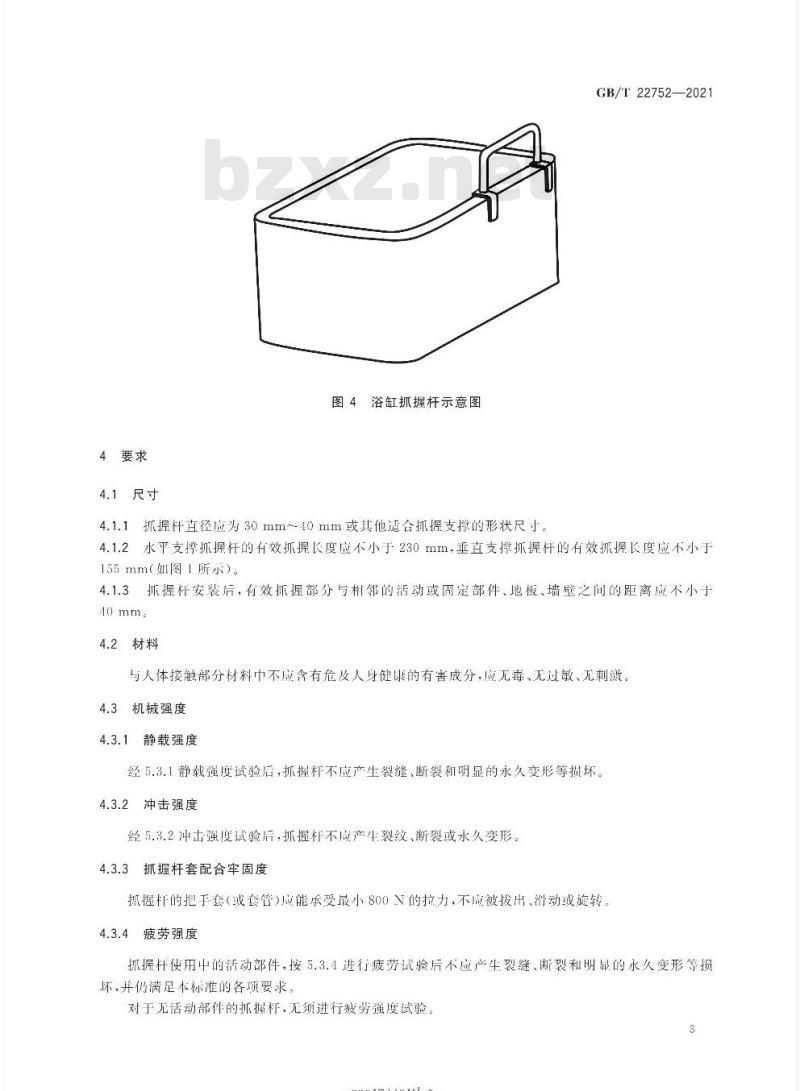

4要求
4.1尺寸
4.1.1
抓握杆直径应为30 mm~40 mm或其他适合抓握支撑的形状尺寸。
4.1.2 水平支撑抓握杆的有效抓握长度应不小于230 mm,垂直支撑抓握杆的有效抓握长度应不小于155 mm(如图1所示)。
4.1.3 抓握杆安装后,有效抓握部分与相邻的活动或固定部件、地板、墙壁之间的距离应不小于40 mm。
4.2材料
与人体接触部分材料中不应含有危及人身健康的有害成分,应无毒、无过敏、无刺激。
4.3机械强 度
4.3.1 静载强度
经5.3.1静载强度试验后,抓握杆不应产生裂缝、断裂和明显的永久变形等损坏。
4.3.2 冲击强度
经5.3.2冲击强度试验后,抓握杆不应产生裂纹、断裂或永久变形。
4.3.3 抓握杆套配合牢固度
抓握杆的把手套(或套管)应能承受最小800N的拉力,不应被拔出、滑动或旋转。
