【GB国家标准】 滚珠圆弧导轨副 验收技术条件

GB/T 39983-2021.Ball arc guide-Acceptance specifications.
1范围
GB/T 39983规定了滚珠圆弧导轨副的精度等级、型号、安装尺寸、精度检验、外观质量、标志、防锈包装及运输。
GB/T 39983适用于滚动体为滚珠的滚珠圆弧导轨副。滚动体为其他形式的滚动圆弧导轨副亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件，凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 17421.1-1998机床检验通则 第1部分:在无负荷或精加工条件下机床的几何精度
JB/T 3207-2005 机床附件 产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。

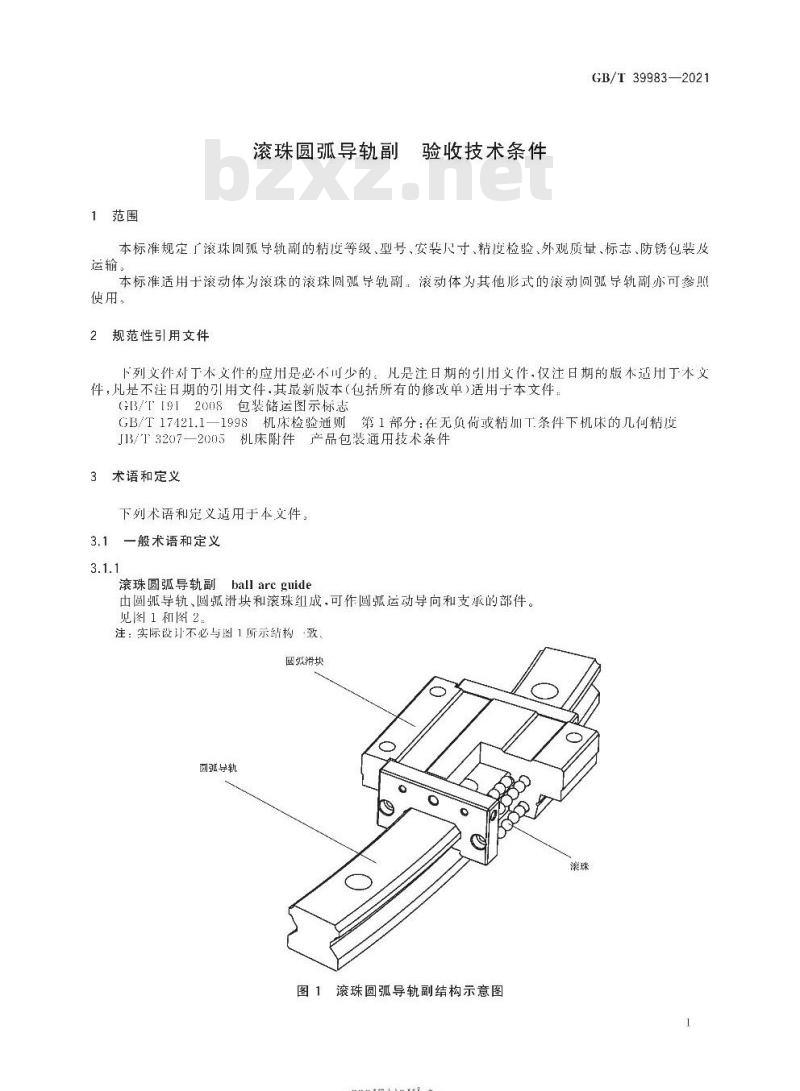

3.1.1
滚珠圆弧导轨副 ball arc guide
由圆弧导轨、圆弧滑块和滚珠组成,可作圆弧运动导向和支承的部件。
见图1和图2。
注:实际设计不必与图1所示结构一致。
3.1.2
圆弧导轨 arc guide
具有一条或数条滚道供圆弧滑块运动的弧型导轨。
3.1.3
圆弧滑块 arc carriage
由圆弧滑块体、返向器、密封件等组成的组件。
3.1.4
圆弧滑块体 arc carriage body
具有一条或数条圆弧滚道和相应数量循环通道及安装孔的元件。
3.2几何参数术语和定义
注:本部分几何参数符号参照JB/T 7175.1-2011中几何参数术语和定义制定。
与滚珠圆弧导轨副尺寸有关的几何参数符号见图3。
