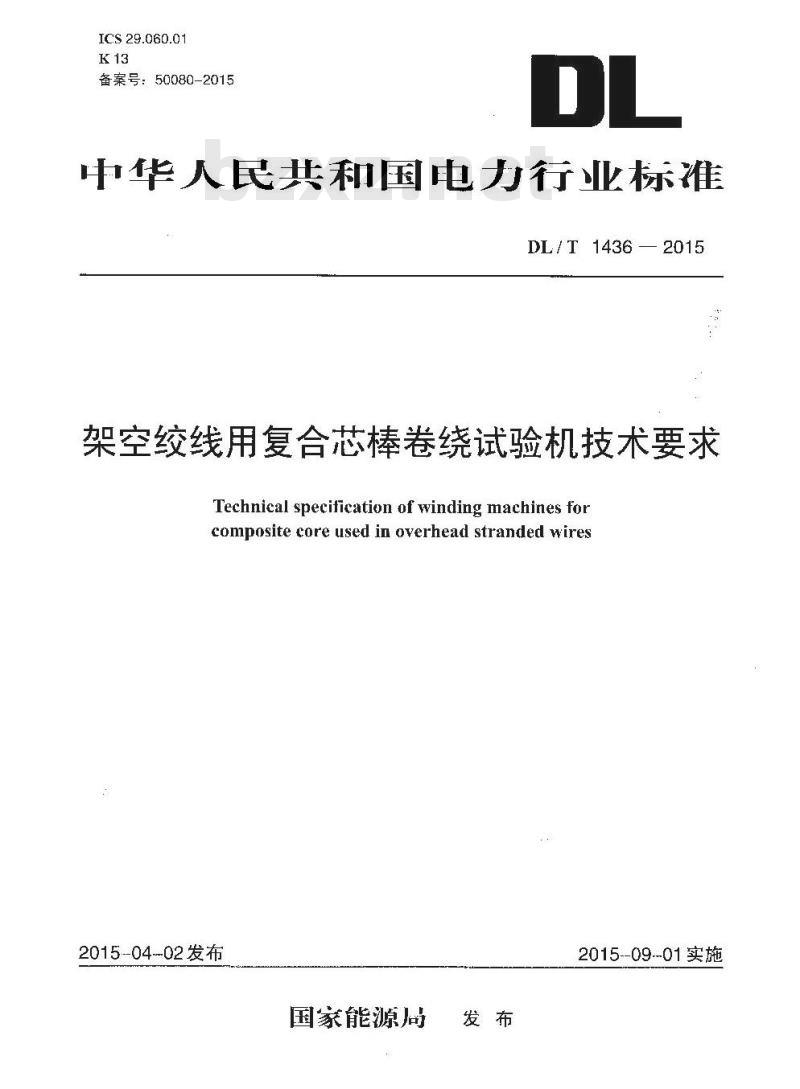

【DL电力标准】 架空绞线用复合芯棒卷绕试验机技术要求

DL/T 1436-2015.Technical specification of winding machines for
composite core used in overhead stranded wires.

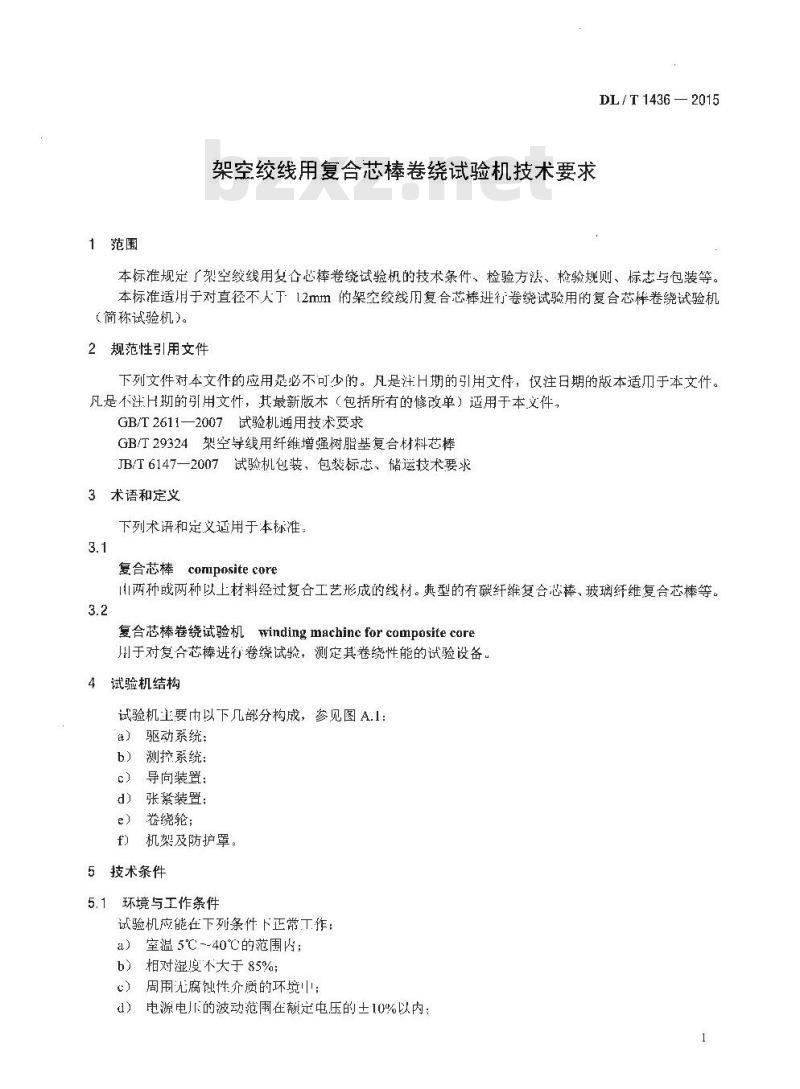

1范围
DL/T 1436规定了架空绞线用复合芯棒卷绕试验机的技术条件、检验方法、检验规则、标志与包装等。
DL/T 1436适用于对直径不大于12mm的架空绞线用复合芯棒进行卷绕试验用的复合芯棒卷绕试验机(简称试验机)。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T 2611-2007试验机通 用技术要求
GB/T 29324架空导线用纤维增强树脂基复合材料芯棒
JB/T 6147- 2007试验机包装、 包装标志、储运技术要求
3术语和定义
下列术语和定义适用于本标准。
3.1复合芯棒 composite core
由两种或两种以上材料经过复合工艺形成的线材。典型的有碳纤维复合芯棒、玻璃纤维复合芯棒等。
3.2复合芯棒卷绕试验机 winding machine for composite core
用于对复合芯棒进行卷绕试验，测定其卷绕性能的试验设备。
4试验机结构
试验机主要由以下几部分构成，参见图A.1
a) 驱动系统;
b) 测控系统;
c) 导向装置;
d) 张紧装置;
e) 卷绕轮;
f)机架及防护罩。
