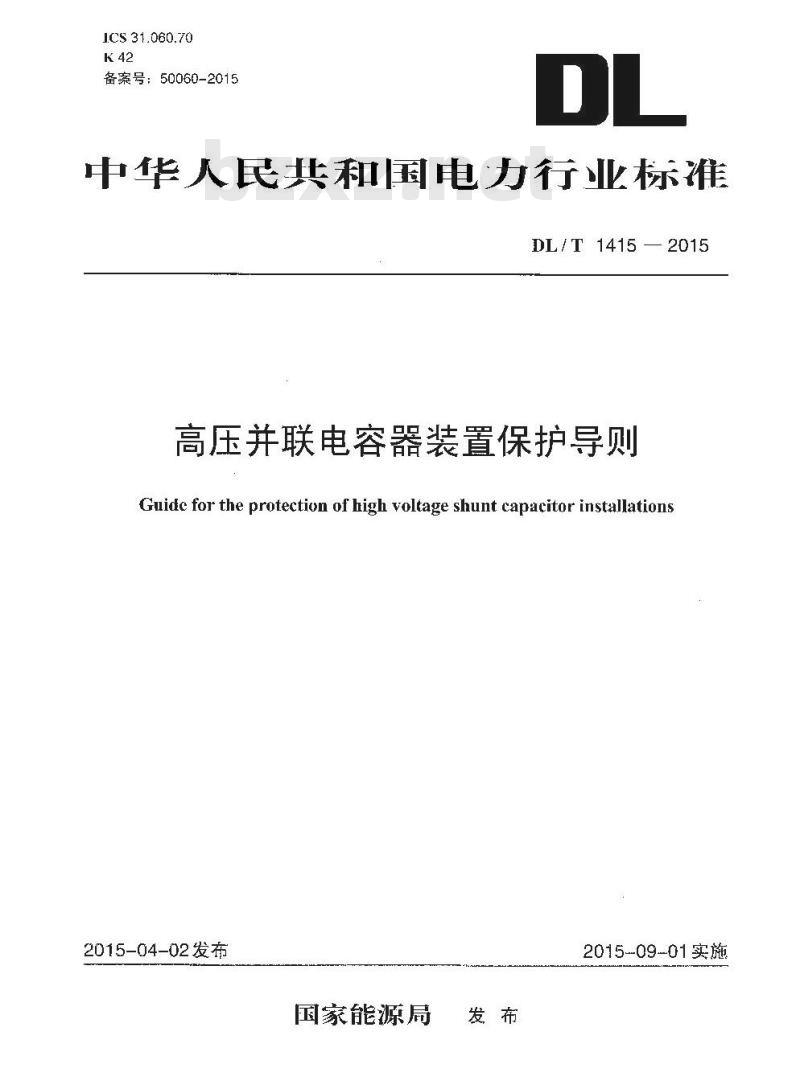

【DL电力标准】 高压并联电容器装置保护导则

DL/T 1415-2015.Guide for the protection of high voltage shunt capacitor installations.
1范围
DL/T 1415规定了高压并联电容器装置(以下简称电容器装置)保护的术语和定义、电容器分类及元件连接方式、电容器装置的继电保护、电容器组不平衡保护、延时电流速断保护和过电流保护、过电压保护和低电压保护以及其他保护。
DL/T 1415适用于电力系统中35kV及以上电压等级变电站内6kV~ 110kV高压并联电容器装置的不平衡保护。
本标准不包含电容器装置的暂态过电压保护和单台电容器用熔断器保护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.16电工术语 电力电容器
DL/T 584-2007 3kV~ 110kV电网继电保护装置运行整定规程
3术语和定义
GB/T 2900.16
界定的以及下列术语和定义适用于本标准。

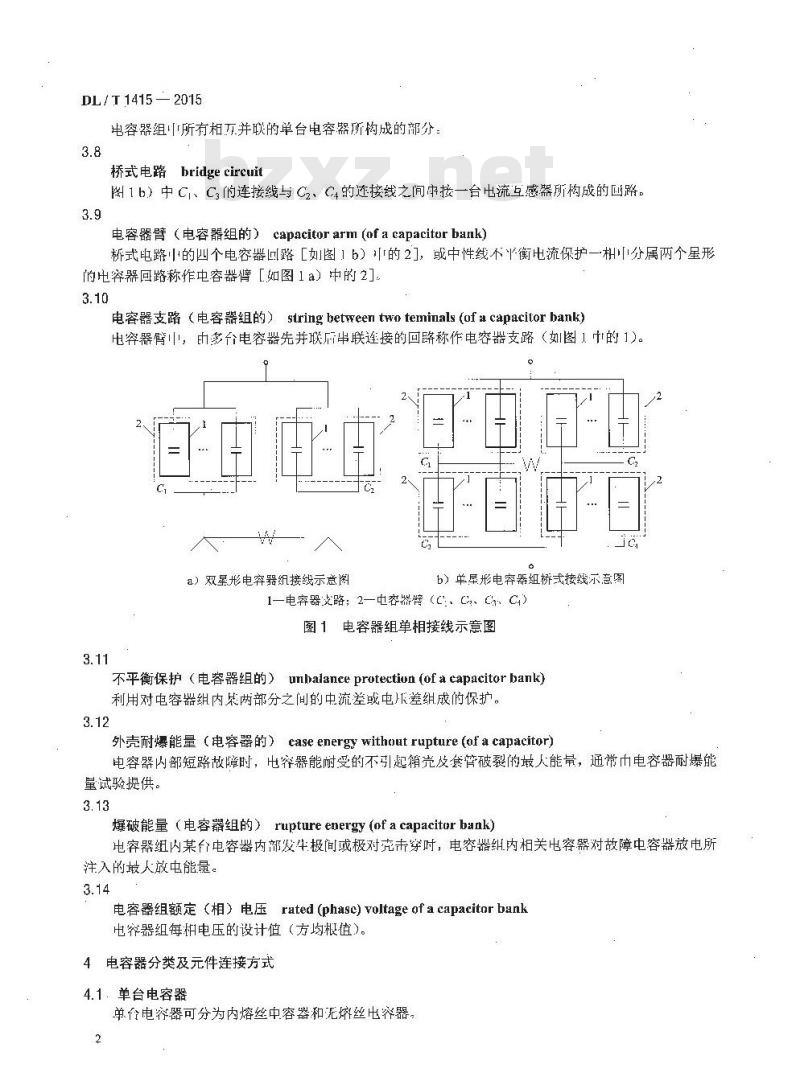

3.1高压并联电容器装置installation of high voltage shunt capacitors .
制造厂根据用户要求设计并组装的以电容器为主体的，用于6kV~110kV电压等级并联补偿用的并联电容器补偿装置。
3.2电容器元件 capacitor element
由电介质和被它隔开的电极所构成的电容器的单-部件。
3.3单台电容器capacitor unit
由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体。
