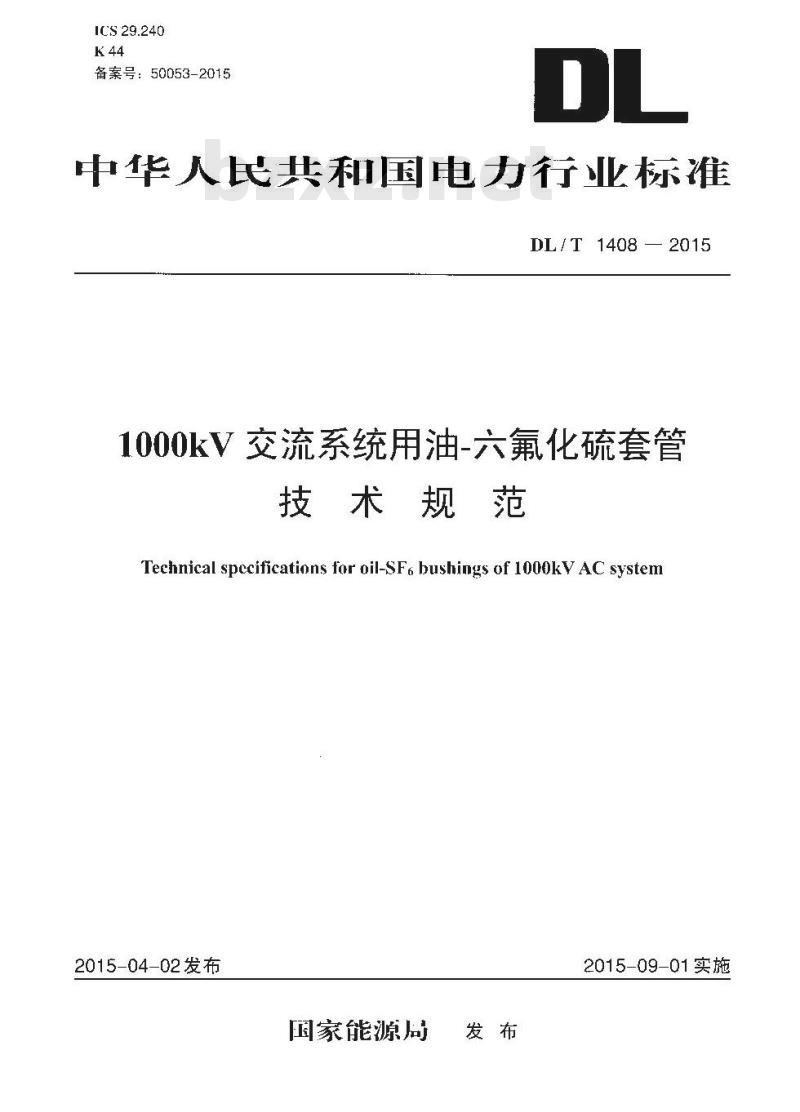

【DL电力标准】 1000kV交流系统用油-六氟化硫套管技术规范

DL/T 1408-2015.Technical specifications for oil-SF6 bushings of 1000kV AC system.

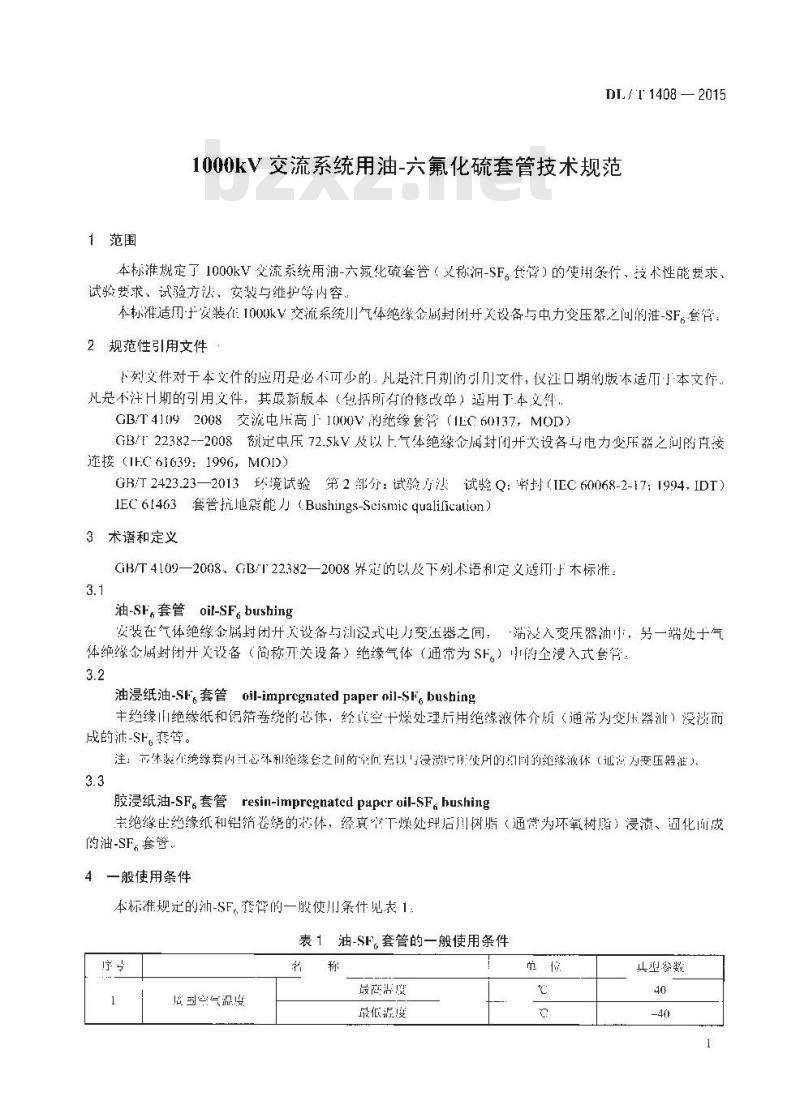

1范围
DL/T 1408规定了1000kV 交流系统用油六氟化硫套管(又称油-SF6。套管)的使用条件、技术性能要求、试验要求、试验方法、安装与维护等内容。
DL/T 1408适用于安装在1000kV交流系统用气体绝缘金属封闭开关设备与电力变压器之间的油-SF6套管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 4109-2008 交流电压高于 1000V的绝缘套管(IEC 60137, MOD)
GB/T22382-2008额定电压72.5kV及以上气体绝缘金属封闭开关设备与电力变压器之间的直接连接(IEC 61639: 1996， MOD)
3术语和定义
GB/T 4109- 2008、 GB/T 22382- 2008 界定的以及下列术语和定义适用于本标准。
3.1油-SF6 套管0il-SF6 bushing
安装在气体绝缘金属封闭开关设备与油浸式电力变压器之间，一端浸入变压器油中，另一端处于气体绝缘金属封闭开关设备(简称开关设备)绝缘气体(通常为SF:)中的全浸入式套管。
3.2油浸纸油SF6 套管oil-impregnated paper oil-SFE bushing
主绝缘由绝缘纸和铝箔卷绕的芯体，经真空干燥处理后用绝缘液体介质(通常为变压器油)浸渍而成的油-SF6套管。
注:芯体装在绝缘套内且芯体和绝缘套之间的空间充以与浸渍时所使用的相同的绝缘液体(通常为变压器油)。
