【GB国家标准】 电锤钻和套式电锤钻

GB/T 25672-2021.Hammer drill bit and shell hammer drill bit.

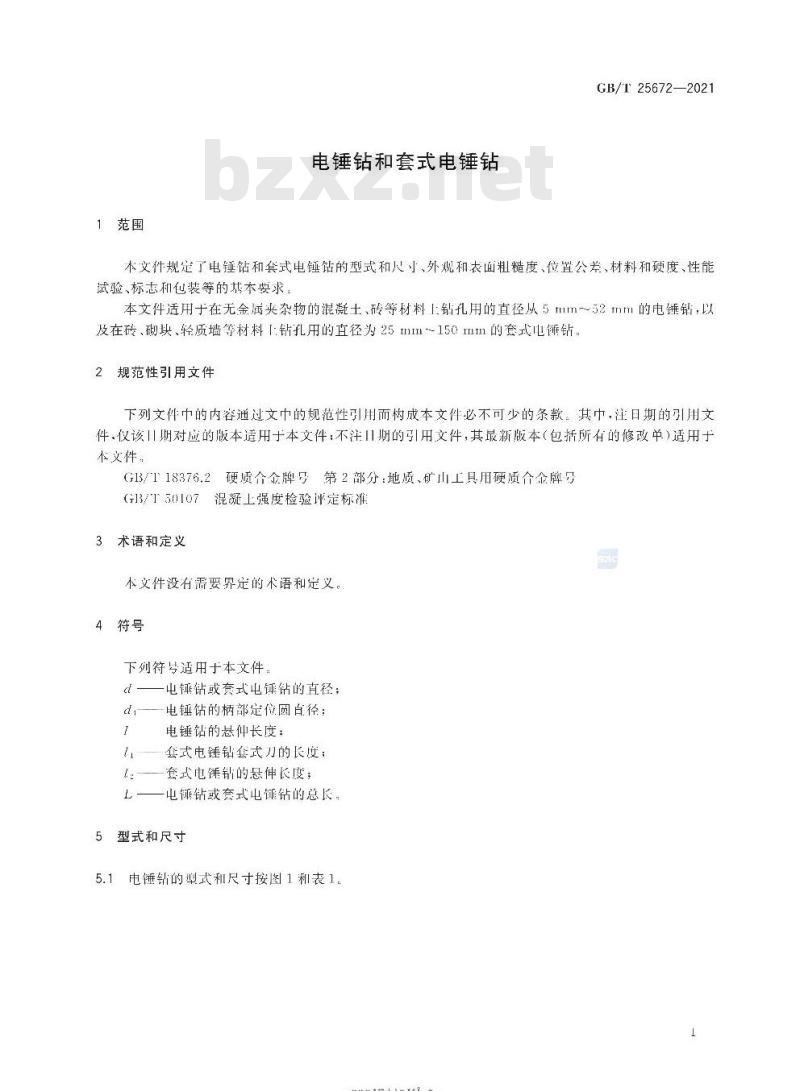

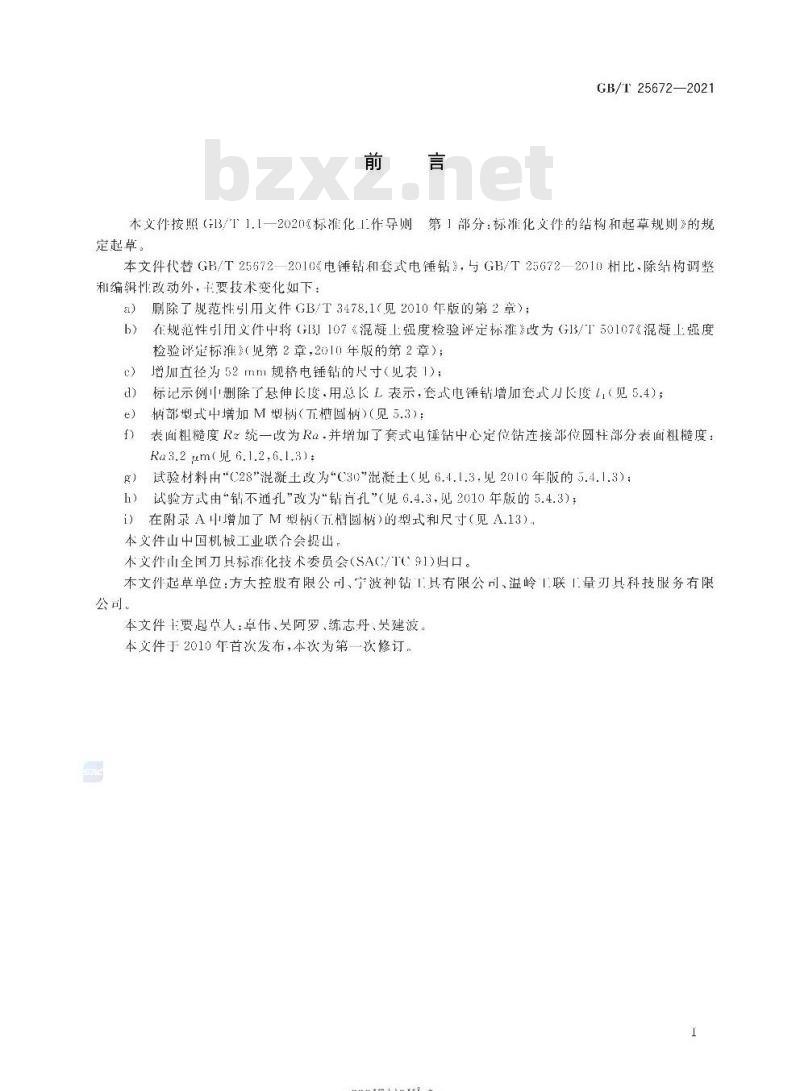

1范围
GB/T 25672规定了电锤钻和套式电锤钻的型式和尺寸、外观和表面粗糙度、位置公差、材料和硬度、性能试验、标志和包装等的基本要求。
GB/T 25672适用于在无金属夹杂物的混凝土、砖等材料上钻孔用的直径从5mm~52mm的电锤钻,以及在砖、砌块、轻质墙等材料上钻孔用的直径为25mm~150mm的套式电锤钻。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 18376.2硬质合金牌号第2 部分:地质、矿山工具用硬质合金牌号
GB/T 50107混凝土强度检验评定标准
3术语 和定义
本文件没有需要界定的术语和定义。
4符号
下列符号适用于本文件。
d一电锤钻或套式电锤钻的直径;
d1一电锤钻的柄部定位圆直径;
l一电锤钻的悬仲长度;
l1一套式电锤钻套式刀的长度;
l2一套式电锤钻的悬伸长度;
L一电锤钻或套式电锤钻的总长。

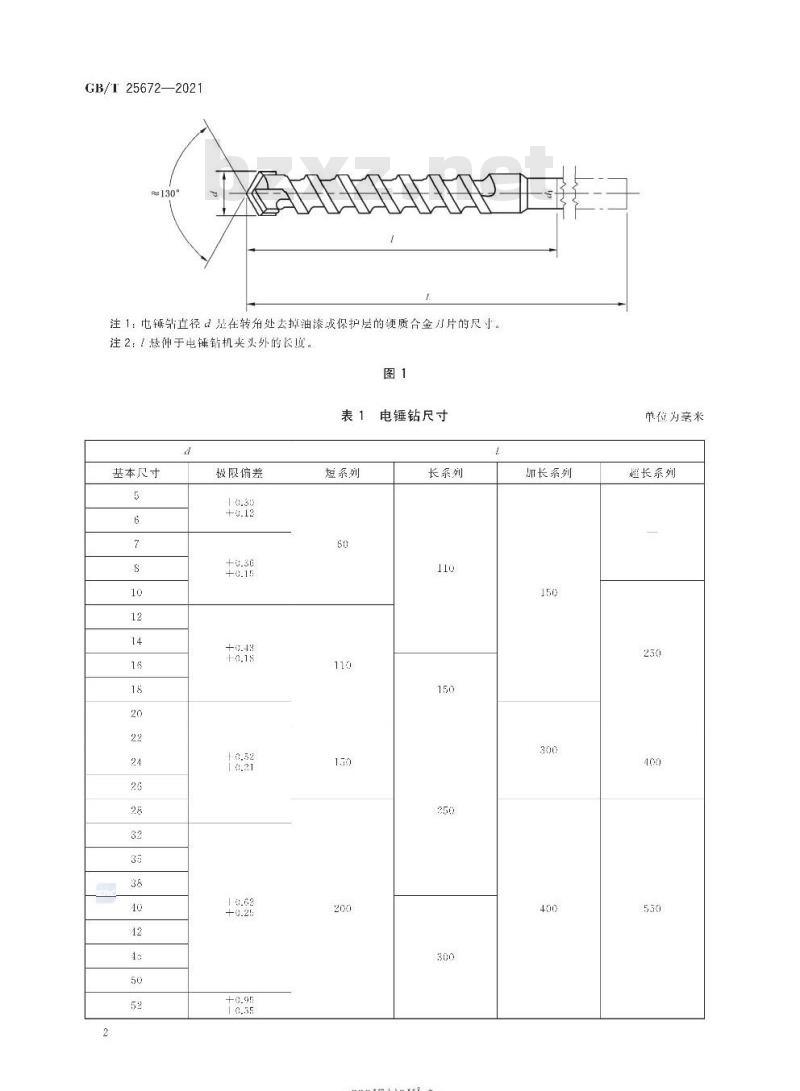

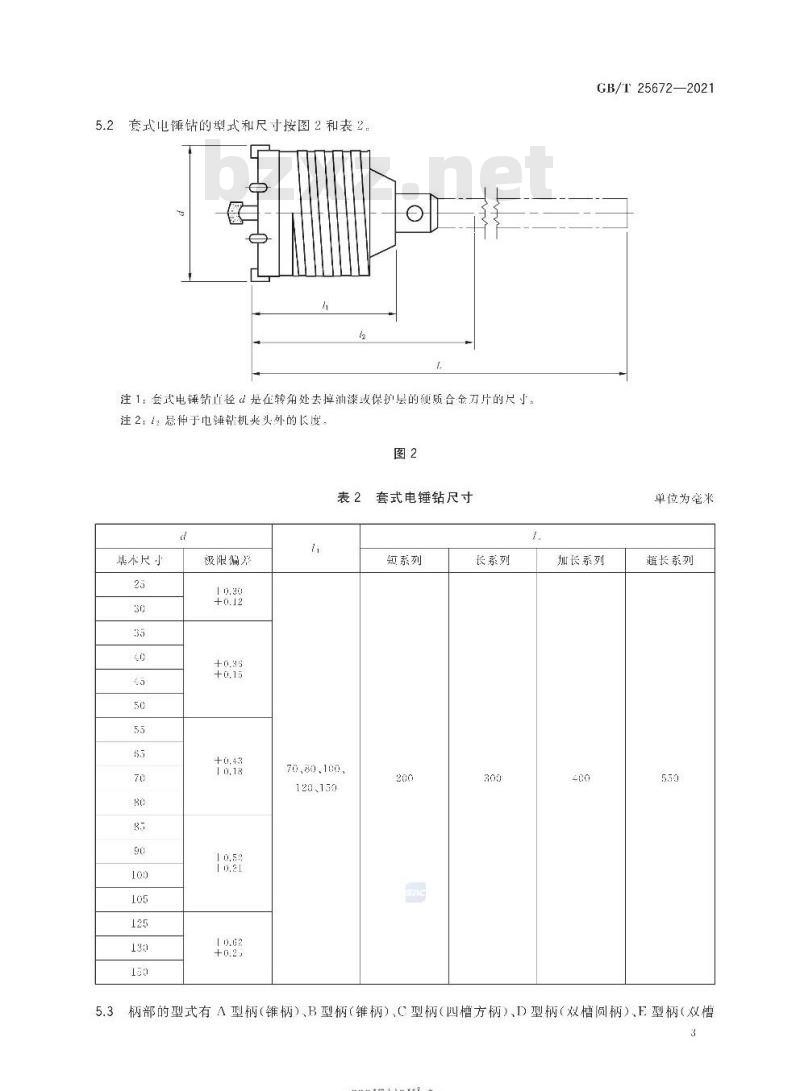

6技术要求
6.1外观和表面粗糙度
6.1.1 电锤钻上硬质合金刀片及套式电锤钻的套式刀和中心导钻.上硬质合金刀片应焊接牢固,不应有裂纹、烧伤、夹渣、气孔及未焊透现象;切削刃不应有崩刃等影响使用性能的缺陷。
6.1.2 电锤钻的表面粗糙度的上限值:
前面和后面:Ra3.2μm;
柄部(定位圆柱部分) :Ra3.2 μm。
6.1.3 套式电锤钻的表面粗糙度的上限值:
前面和后面:Ra3.2 pμm;
连接杆柄部定位圆柱部分:Ra3.2μm;
中心定位钻连接部位圆柱部分:Ra3.2μm。
6.1.4电锤钻和套式电锤钻的表面应经发黑或喷砂等处理。
