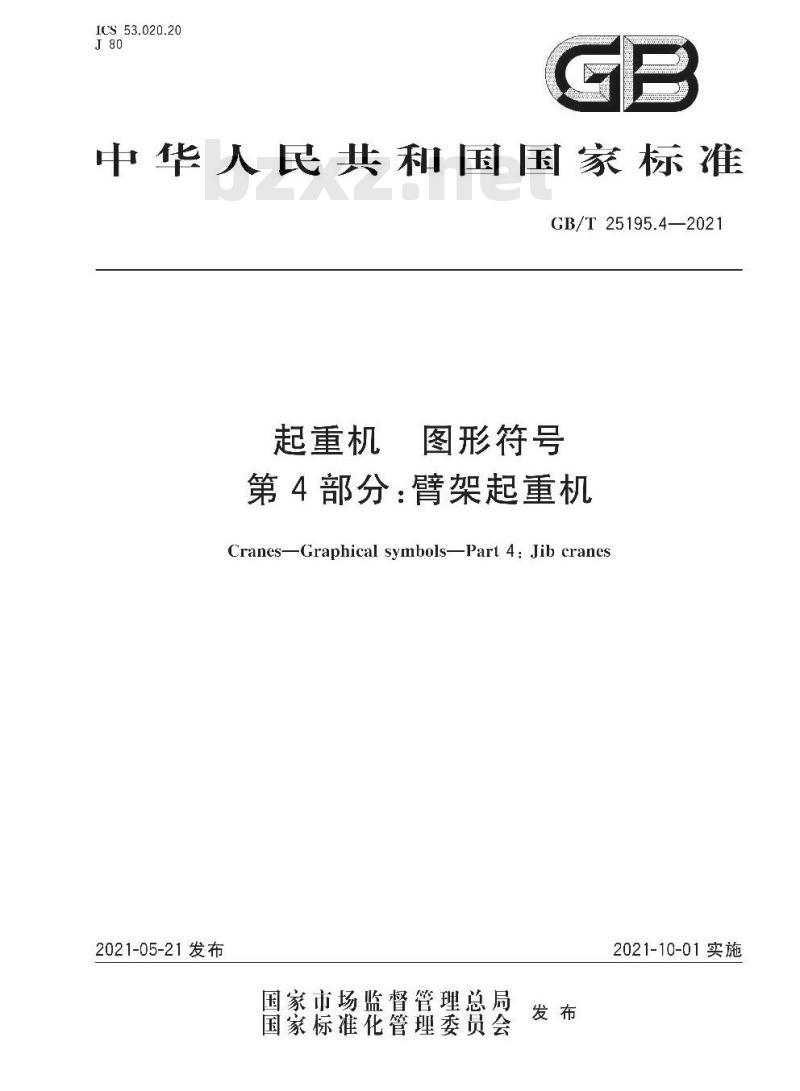

【GB国家标准】 起重机 图形符号第4部分:臂架起重机

GB/T 25195.4-2021.Cranes- Graphical symbols-Part 4: Jib cranes.

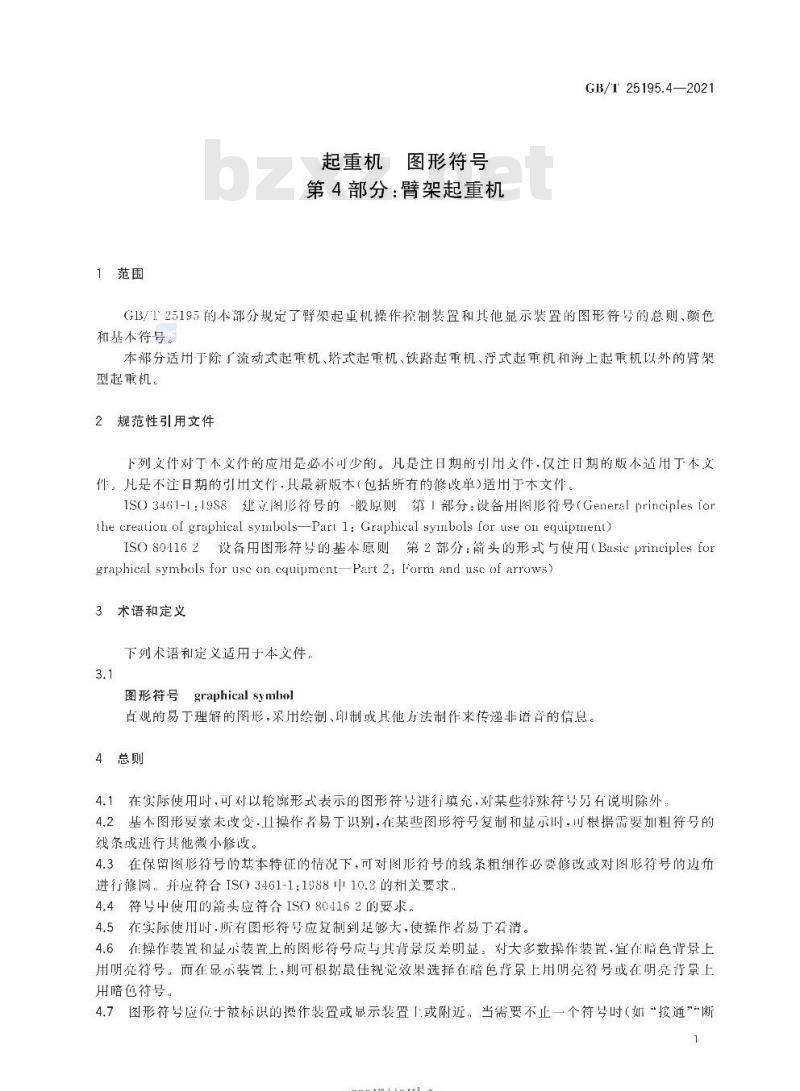

1范围
GB/T 25195的本部分规定了臂架起重机操作控制装置和其他显示装置的图形符号的总则、颜色和基本符号。
GB/T 25195.4适用于除了流动式起重机、塔式起重机、铁路起重机、浮式起重机和海上起重机以外的臂架型起重机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 3461-1:1988建立图形符号的一般原则第1部分:设备用图形符号(General principles for the creation of graphical symbols- Part l: Graphical symbols for use on equipment)
ISO 80416-2设备 用图形符号的基本原则第 2部分:箭头的形式与使用( Basic principles for graphical symbols for use on equipment一Part 2: Form and use of arrows)
3术语和定义
下列术语和定义适用于本文件。
3.1
图形符号 graphical symbol
直观的易于理解的图形,采用绘制、印制或其他方法制作来传递非语音的信息。
