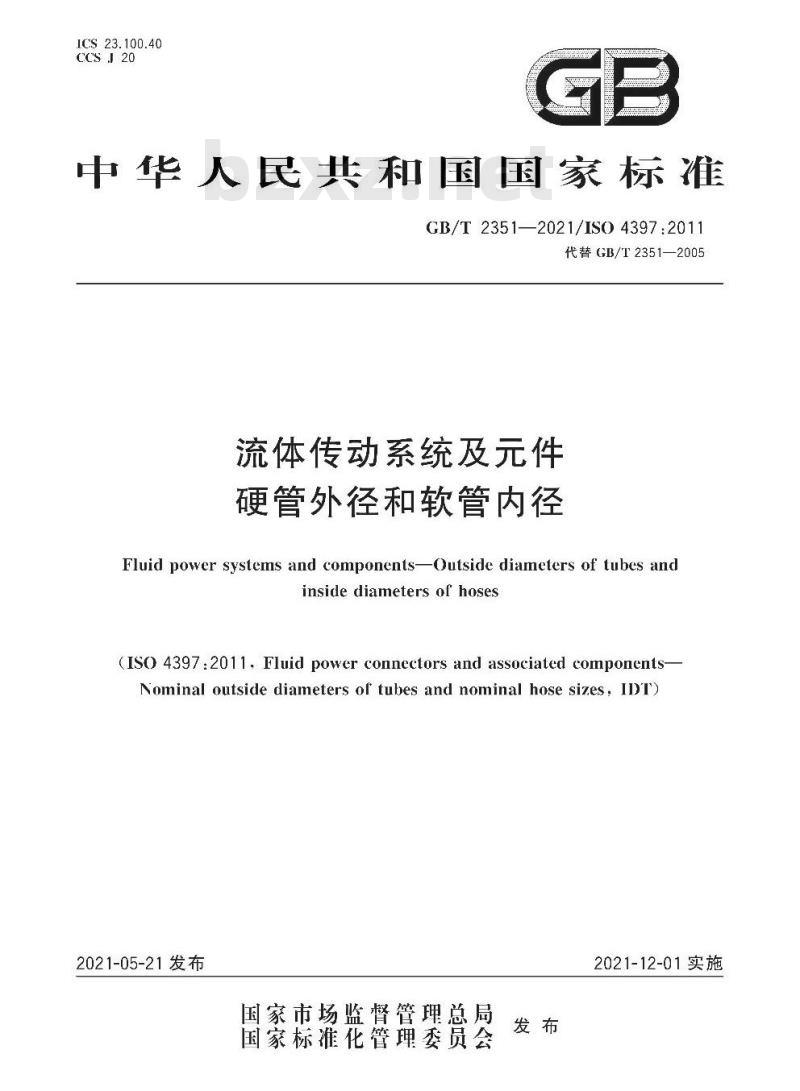

【GB国家标准】 流体传动系统及元件硬管外径和软管内径

GB/T 2351-2021.Fluid power systems and components-Outside diameters of tubes and inside diameters of hoses.

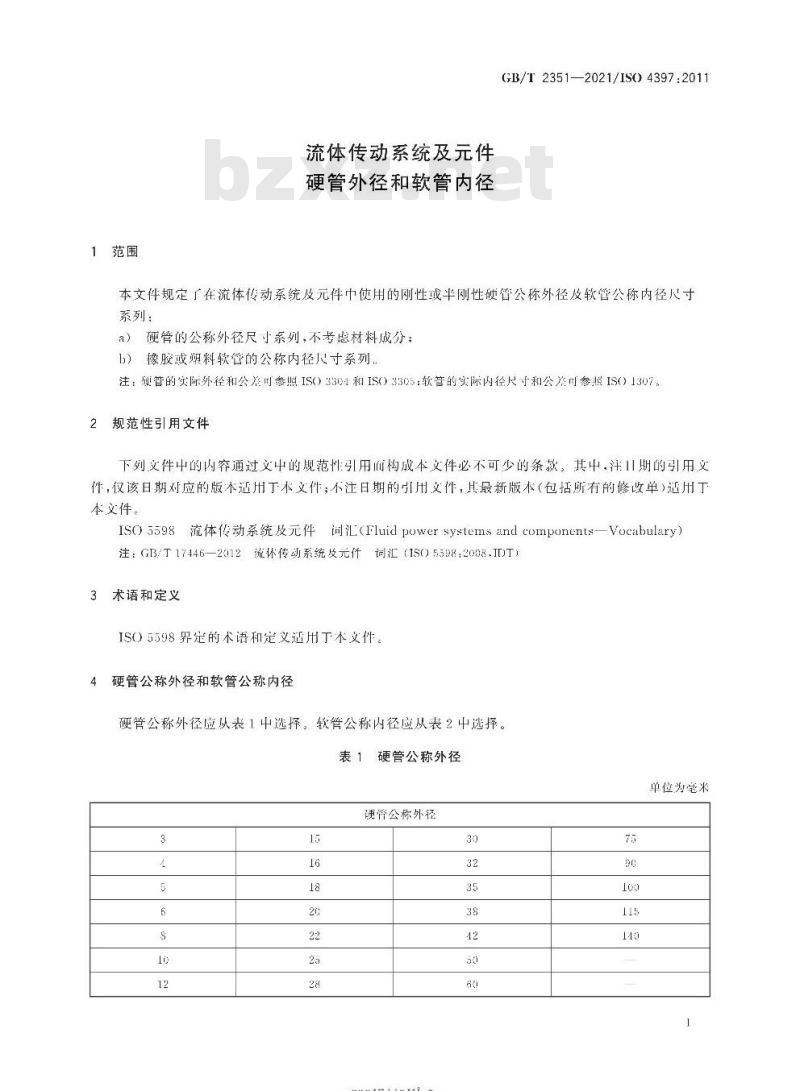

1范围
GB/T 2351规定了在流体传动系统及元件中使用的刚性或半刚性硬管公称外径及软管公称内径尺寸系列:
a)硬管的公称外径尺寸系列,不考虑材料成分;
b)橡胶或塑料软管的公称内径尺寸系列。
注:硬管的实际外径和公差可参照ISO 3304和ISO 3305;软管的实际内径尺寸和公差可参照ISO 1307。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5598流体传动系统及元件 词汇( Fluid power systems and components- Vocabulary)
注: GB/T 17446-2012 流体传动 系统及元件词汇 (ISO 5598 :2008,IDT)
3术语和定义
ISO 5598界定的术语和定义适用于本文件。
4硬管公称外径和软管公称内径
硬管公称外径应从表1中选择。软管公称内径应从表2中选择。
5标注说明(引用本文件)
当选择遵守本文件时,宜在试验报告、产品目录和销售文件中使用以下说明:“硬管外径和软管内径符合GB/T 2351-2021《 流体传动系统及元件硬 管外径和软管内径》。”
