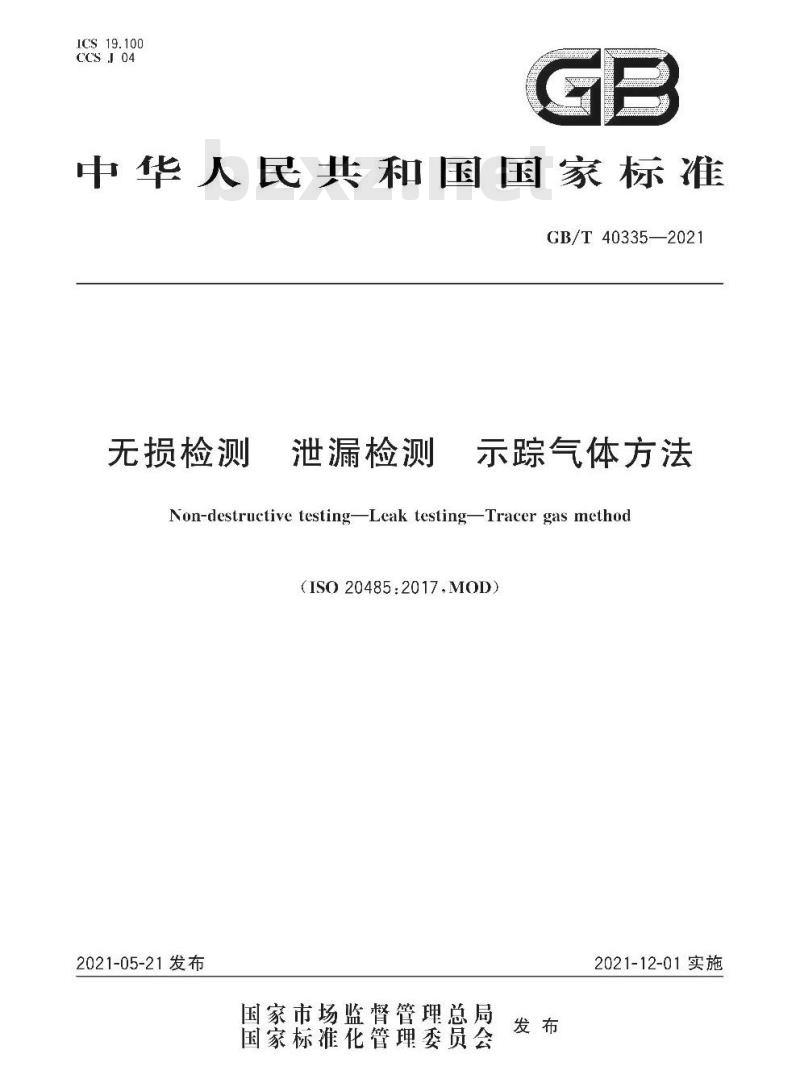

【GB国家标准】 无损检测 泄漏检测 示踪气体方法

GB/T 40335-2021.Non-destructive testing-Leak testing-Tracer gas method.
1范围
GB/T 40335规定了使用示踪气体和示踪气体泄漏检测仪进行泄漏检测的技术方法。
GB/T 40335适用于使用示踪气体的泄漏检测,以检测泄漏和确定泄漏部位。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件。不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 12604.7无损检测术语泄 漏检测(GB/T 12604.7-2021 ,ISO 20484 :2017 ,MOD)
3术语和定义
GB/T 12604.7界定的术语和定义适用于本文件。
4检测原理
在被检件的边界两侧建立示踪气体分压差。示踪气体通过漏孔后,利用其化学或物理性质进行检测。基于示踪气体化学性质的检测,其检出通常是由于化学反应在被检件表面产生局部颜色变化,因此要求被检件目视可见。基于示踪气体物理性质的检测,通常采用反馈电信号随示踪气体分压力变化的传感器。常用含传感器的仪器设备有以下几种:
碱离子二极管:用于卤素气体;
皮拉尼真空计:用于与空气导热系数不同的示踪气体;
光度计:示踪气体的发射或吸收频率在光度计的带通滤波频率范围内。
检测条件宜由泄漏检测人员和客户共同确定并达成一致，由泄漏检测人员详细记录到检测报告(见第10章)。
