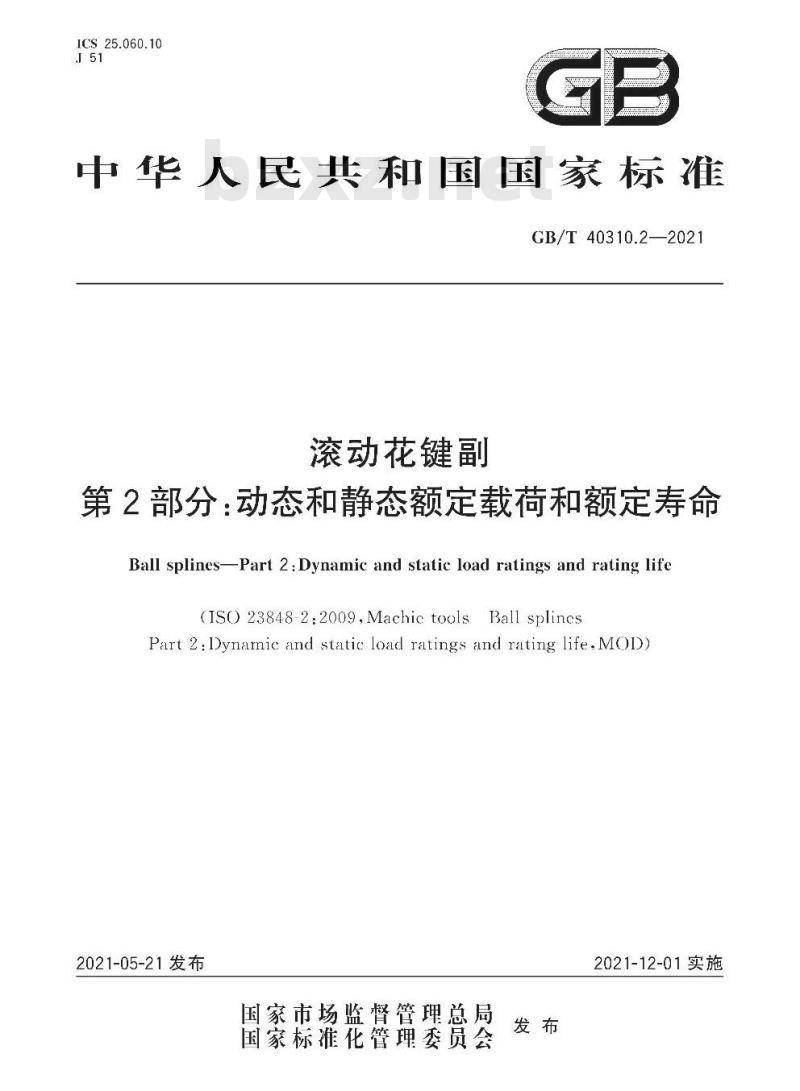

【GB国家标准】 滚动花键副第2部分:动态和静态额定载荷和额定寿命

GB/T 40310.2-2021.Ball splines-Part 2: Dynamic and static load ratings and rating life.

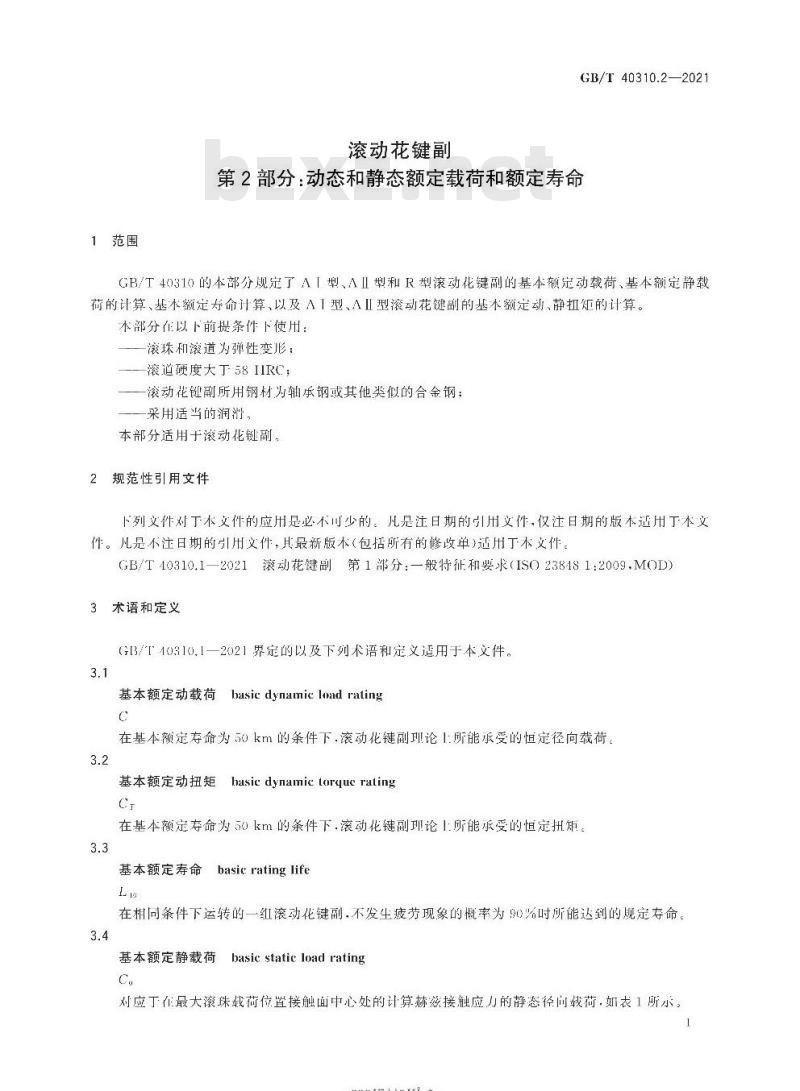

1范围
GB/T 40310的本部分规定了AI型、AII型和R型滚动花键副的基本额定动载荷、基本额定静载荷的计算、基本额定寿命计算、以及AI型、AII型滚动花键副的基本额定动、静扭矩的计算。
GB/T 40310.2在以下前提条件下使用:
滚珠和滚道为弹性变形;
滚道硬度大于58 HRC;
滚动花键副所用钢材为轴承钢或其他类似的合金钢;
采用适当的润滑。
GB/T 40310.2适用于滚动花键副。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 40310.1-2021滚动花键副 第1部分:一般特征和要求(ISO 23848-1:2009 , MOD)
3术语和定义
GB/T 40310.1-2021 界定的以及下列术语和定义适用于本文件。
3.1
基本额定动载荷 basic dynamic load rating
在基本额定寿命为50km的条件下,滚动花键副理论上所能承受的恒定径向载荷。
3.2
基本额定动扭矩 basic dynamic torque rating
CT
在基本额定寿命为50km的条件下,滚动花键副理论上所能承受的恒定扭矩。
3.3
基本额定寿命 basic rating life
L10
在相同条件下运转的一组滚动花键副,不发生疲劳现象的概率为90%时所能达到的规定寿命。
