【DL电力标准】 电力工程接地装置用放热焊剂技术条件

DL/T 1315-2013.Technical Permission of Flux for Exothermic Welding in Power Engineering Earthing Installation.

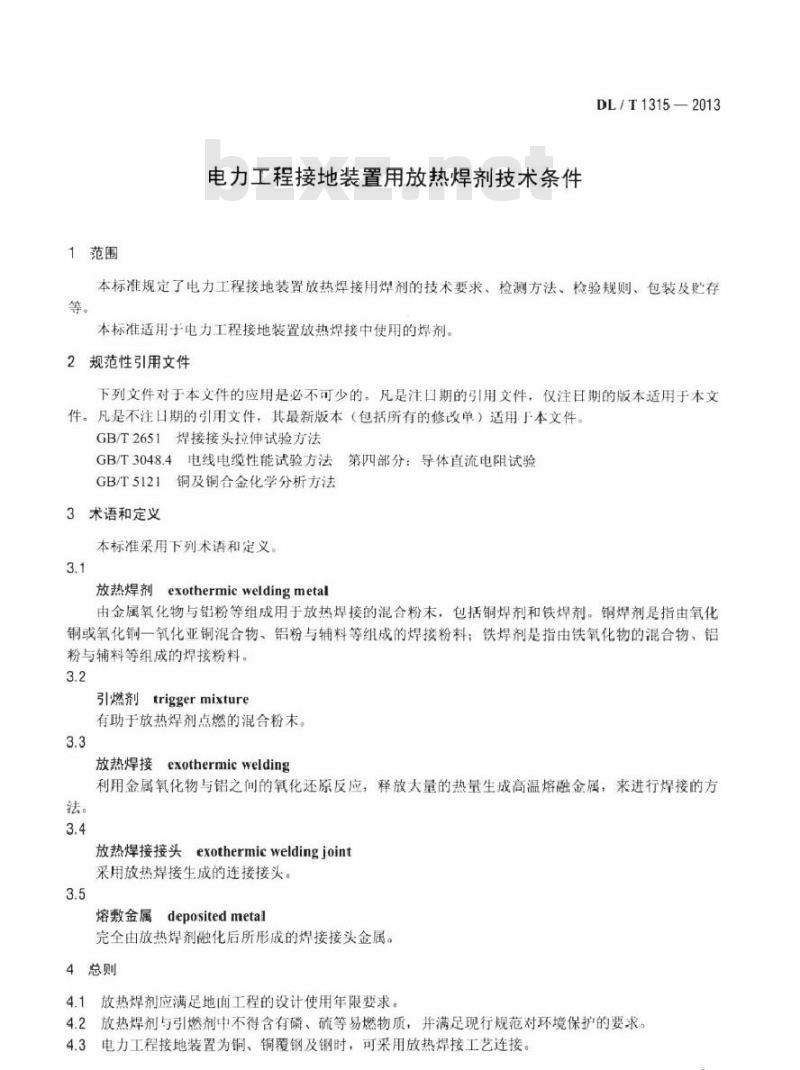

1范围
DL/T 1315规定了电力工程接地装置放热焊接用焊剂的技术要求、检测方法、检验规则、包装及贮存等。
DL/T 1315适用于电力工程接地装置放热焊接中使用的焊剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2651焊 接接头拉伸试验方法
GB/T 3048.4
电线电缆性能试验方法第四部分: 导体直流电阻试验
GB/T5121铜及铜合金化学 分析方法
3术语和定义
本标准采用下列术语和定义。
3.1
放热焊剂exothermic welding metal
由金属氧化物与铝粉等组成用于放热焊接的混合粉末，包括铜焊剂和铁焊剂。铜焊剂是指由氧化铜或氧化铜-氧化亚铜混合物、铝粉与辅料等组成的焊接粉料:铁焊剂是指由铁氧化物的混合物、铝粉与辅料等组成的焊接粉料。
3.2引燃剂trigger mixture
有助于放热焊剂点燃的混合粉末。
3.3放热焊接exothermic welding
利用金属氧化物与铝之间的氧化还原反应，释放大量的热量生成高温熔融金属，来进行焊接的方法。
3.4 放热焊接接头exothermic welding joint
采用放热焊接生成的连接接头。
3.5熔敷金属deposited metal
完全由放热焊剂融化后所形成的焊接接头金属。
