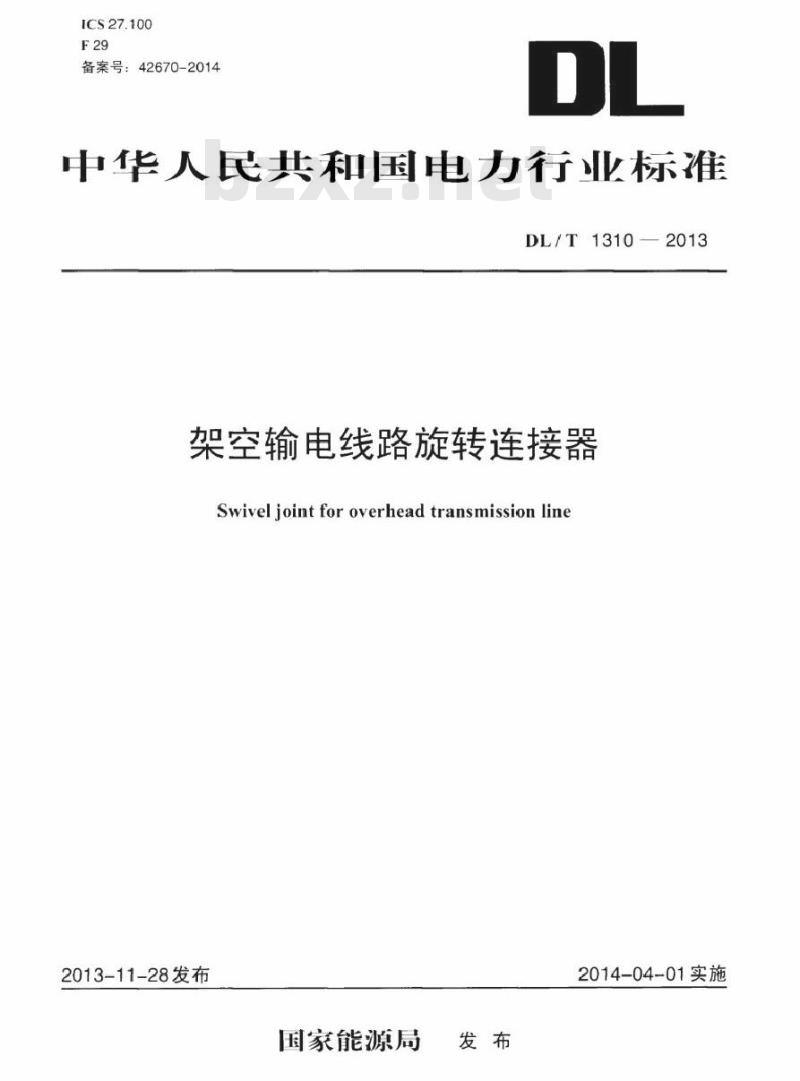

【DL电力标准】 架空输电线路旋转连接器

DL/T 1310-2013.Swivel joint for overhead transmission line.

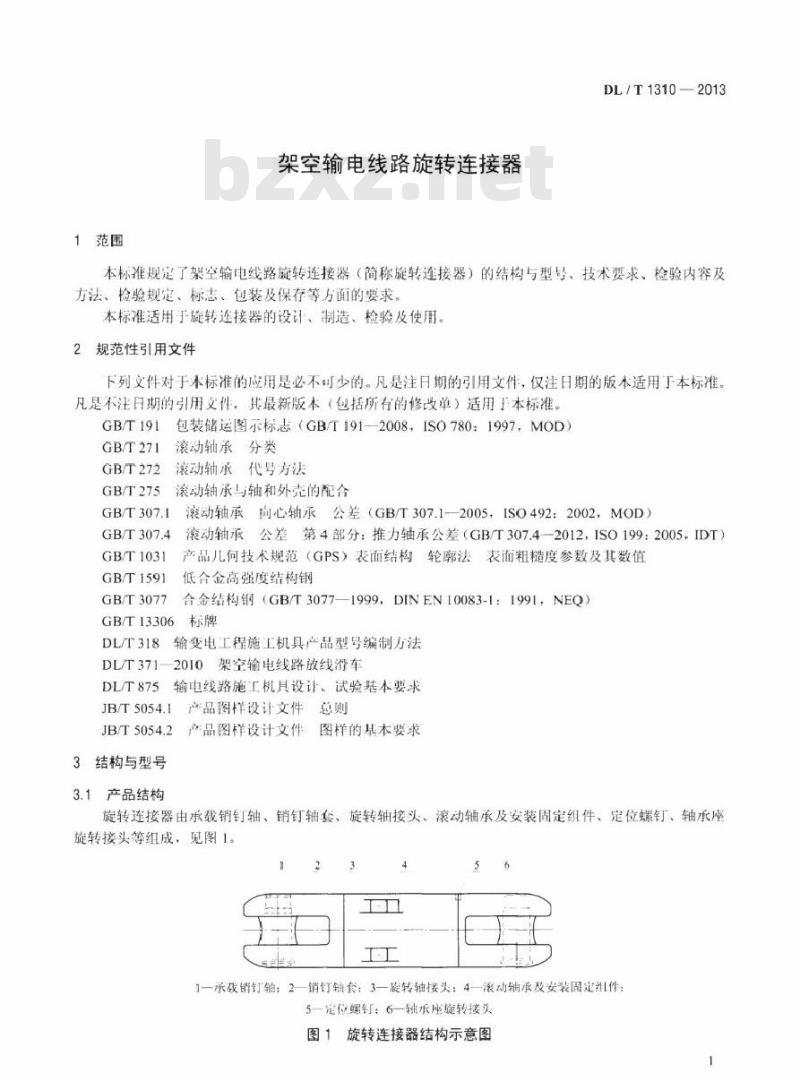

1范團
DL/T 1310规定了架空输电线路旋转连接器(简称旋转连接器)的结构与型号、技术要求、检验内容及方法、检验规定、标志、包装及保存等方面的要求。
DL/T 1310适用于旋转连接器的设计、制造、检验及使用。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注H期的引用文件，仅注H期的版木适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T 191包装 储运图示标志(GBT 191- 2008，ISO 780: 1997， MOD)
GB/T271滚动轴承分类
GB/T272滚动轴承代号方法
GB/T275滚动轴承 与轴和外壳的配合

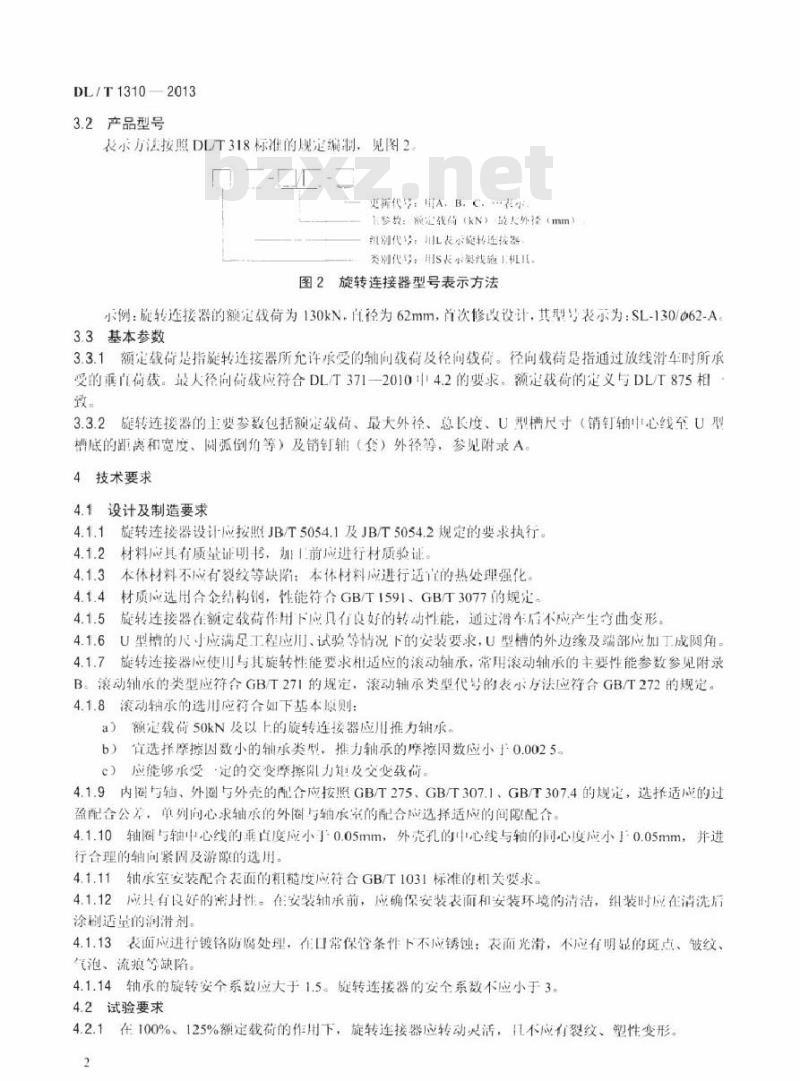

4技术要求
4.1设计及制造要求
4.1.1旋转连接 器设计应按照JB/T 5054.1及JB/T 5054.2规定的要求执行。
4.1.2材料应 具有质量证明书5，加1.前应进行材质验证。
4.1.3本休材料不应有 裂纹等缺陷:本体材料应进行适宜的热处理强化。
4.1.4 材质应选用合金结构钢，性能符合GB/T 1591、GB/T 3077的规定。
4.1.5旋转连接 器在额定载荷作用下应具有良好的转动性能，通过滑车后不应产生疗曲变形。
4.1.6 U型槽的尺小应满足工程应川、试验等情况下的安装要求，U型槽的外边缘及端部应加工成圆角。
4.1.7旋转连接器应使川与其旋转性能要求相适应的滚动轴承,常用滚动轴承的主要性能参数参见附录
