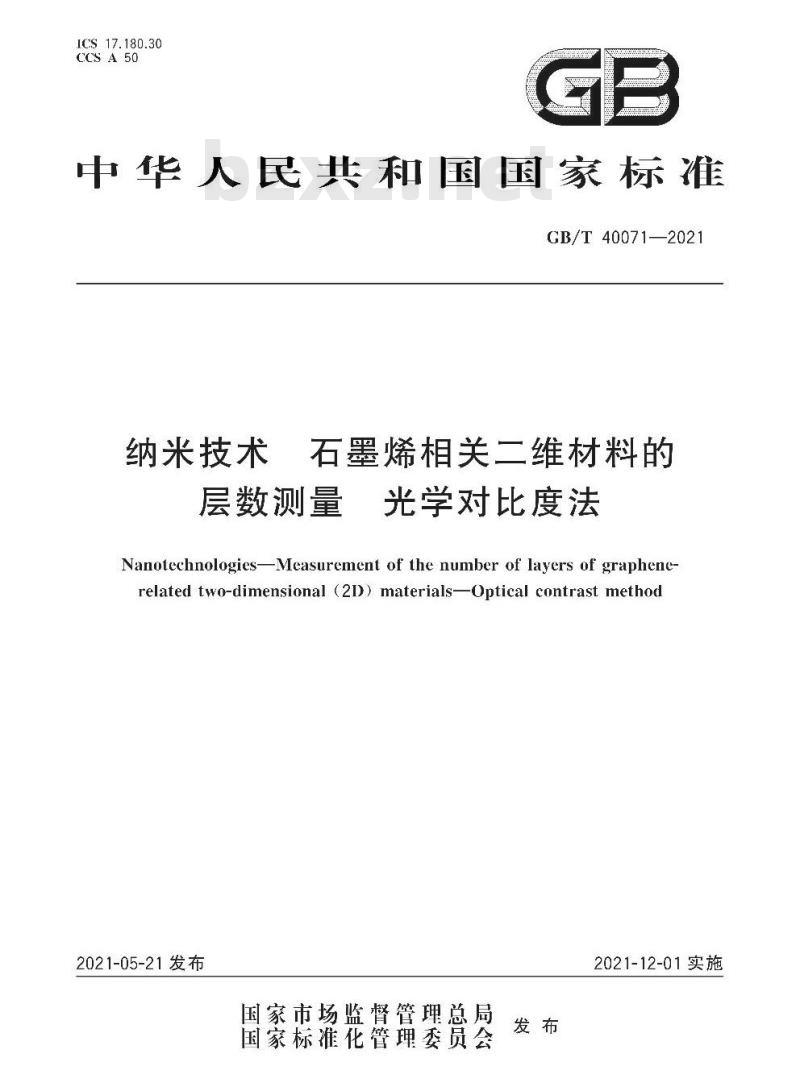

【GB国家标准】 纳米技术 石墨烯相关二维材料的层数测量 光学对比度法

GB/T 40071-2021.Nanotechnologies- Measurement of the number of layers of graphene-
related two-dimensional (2D) materials- Optical contrast method.

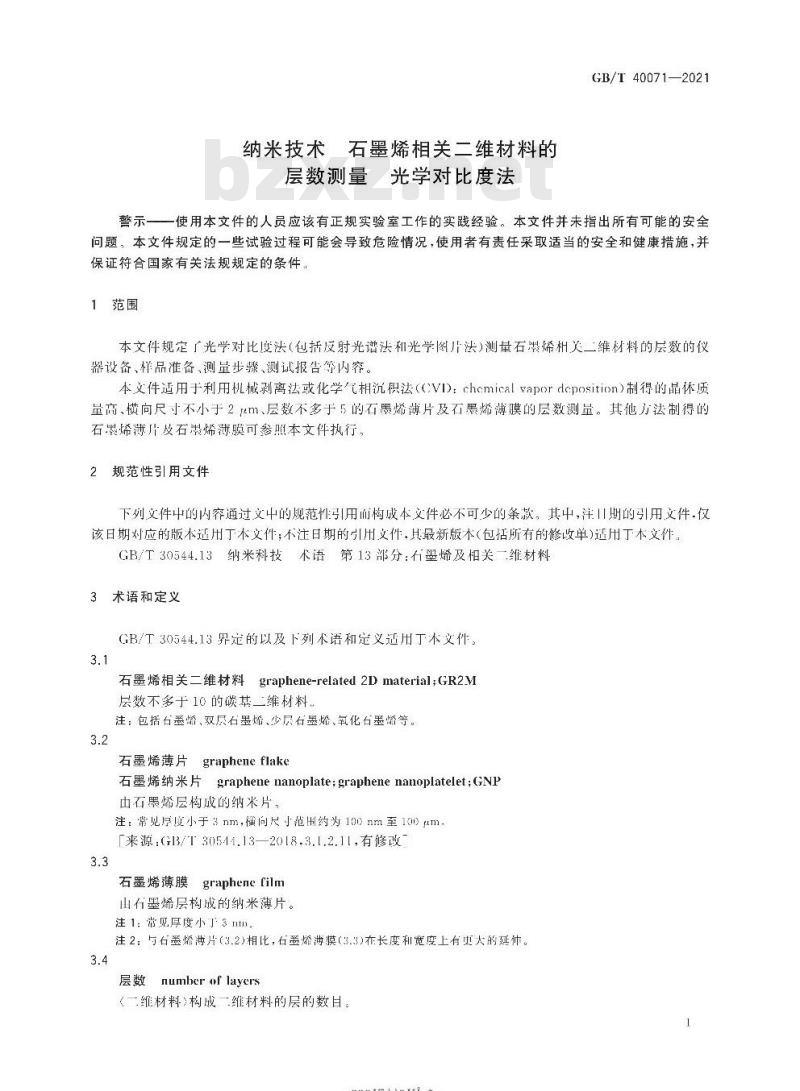

1范围
GB/T 40071规定了光学对比度法(包括反射光谱法和光学图片法)测量石墨烯相关二维材料的层数的仪器设备、样品准备、 测量步骤、测试报告等内容。
GB/T 40071适用于利用机械剥离法或化学气相沉积法(CVD:chemical vapor deposition)制得的晶体质量高、横向尺寸不小于2μm.层数不多于5的石墨烯薄片及石墨烯薄膜的层数测量。其他方法制得的石墨烯薄片及石墨烯薄膜可参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 30544.13纳米科技术语第13部分:石墨烯及相关二维材料
3术语和定义
GB/T 30544.13界定的以及下列术语和定义适用于本文件。
3.1
石墨烯相关二维材料 graphene related 2D material ;GR2M
层数不多于10的碳基二维材料。
注:包括石墨烯、双层石墨烯.少层石墨烯.氧化石墨烯等。
3.2
石墨烯薄片 graphene flake
石墨烯纳米片 graphene nanoplate ; graphene nanoplatelet ;GNP
由石墨烯层构成的纳米片。
注:常见厚度小于3nm.横向尺寸范围约为100nm至100um.
[来源:GB/T 30544.13-2018,3.1.2.11, 有修改]
3.3
石墨烯薄膜 graphenefilm
由石墨烯层构成的纳米薄片。
注1:常见厚度小于3 nm.
注2:与石墨烯薄片(3.2)相比，石墨烯薄膜(3.3)在长度和宽度上有更大的延伸。
