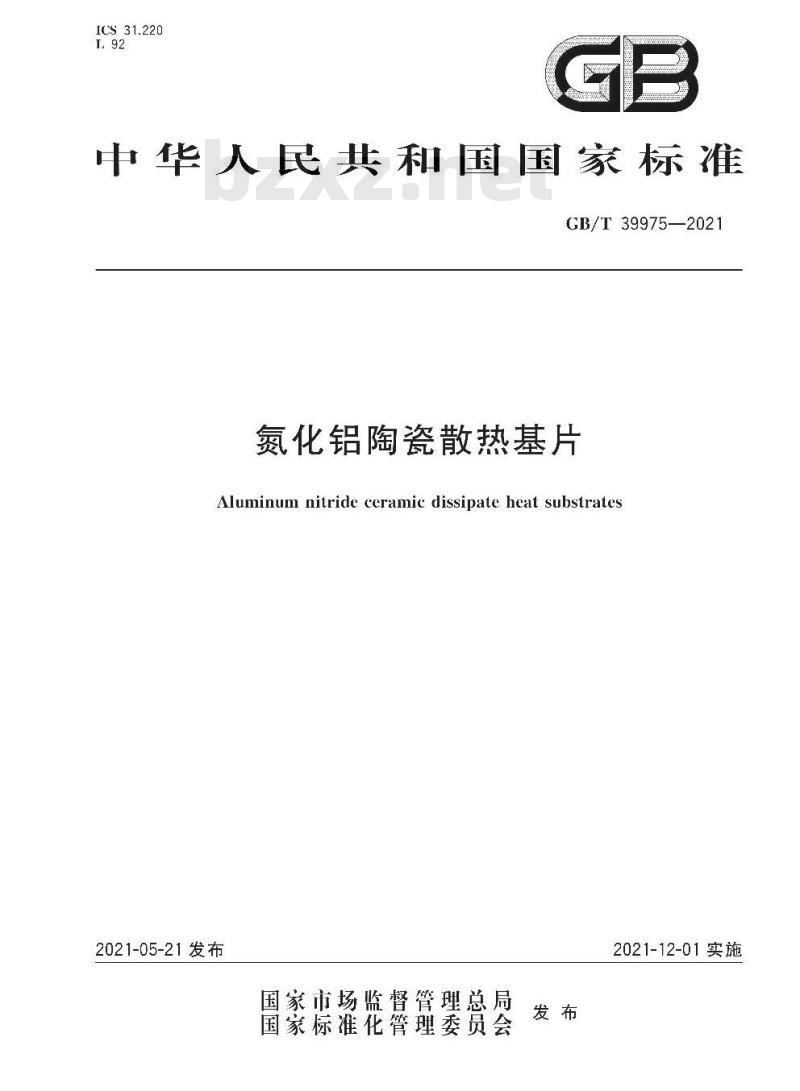

【GB国家标准】 氮化铝陶瓷散热基片

GB/T 39975-2021.Aluminum nitride ceramic dissipate heat substrates.

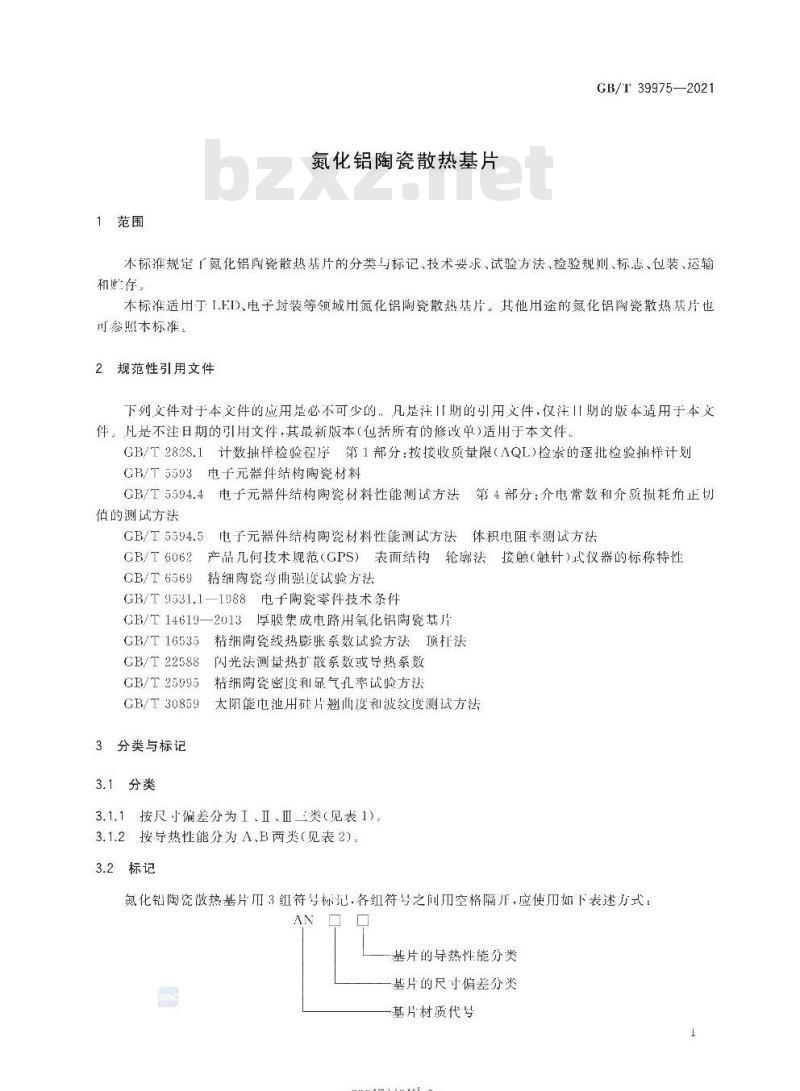

1范围
GB/T 39975规定了氮化铝陶瓷散热基片的分类与标记.技术要求、试验方法、检验规则.标志、包装和贮存。
GB/T 39975适用于LED、电子封装等领域用氮化铝陶瓷散热基片。其他用途的氮化铝陶瓷散热基可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计戈
GB/T 5593电子元器件结构陶瓷材料
GB/T 5594.4电子元器件结构陶瓷材料性能测试方法第4部分:介电常数和介质损耗角值的测试方法
GB/T 5594.5电子元器件结构陶瓷材料性能测试方法体积电阻率测试方法
GB/T6062产品几何技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性
GB/T6569精细陶瓷弯曲强度试验方法
GB/T 9531.1-1988电子陶瓷零件技术条件
GB/T 14619-2013厚膜 集成电路用氧化铝陶瓷基片
GB/T 16535精细陶 瓷线热膨胀系数试验方法顶杆法
GB/T22588闪光法测量热扩散系数或导热系数
GB/T 25995精细陶 瓷密度和显气孔率试验方法
GB/T30859太阳能电池用硅片翘曲度和波纹度测试方法
3分类与标记
3.1分类
3.1.1按尺寸偏差分为I 、II1三类(见表1)。
3.1.2按导热性能分为 A、B两类(见表2)。
3.2 标记
氯化铝陶瓷散热基片用3组符号标记，各组符号之间用空格隔开,应使用如下表述方式:
