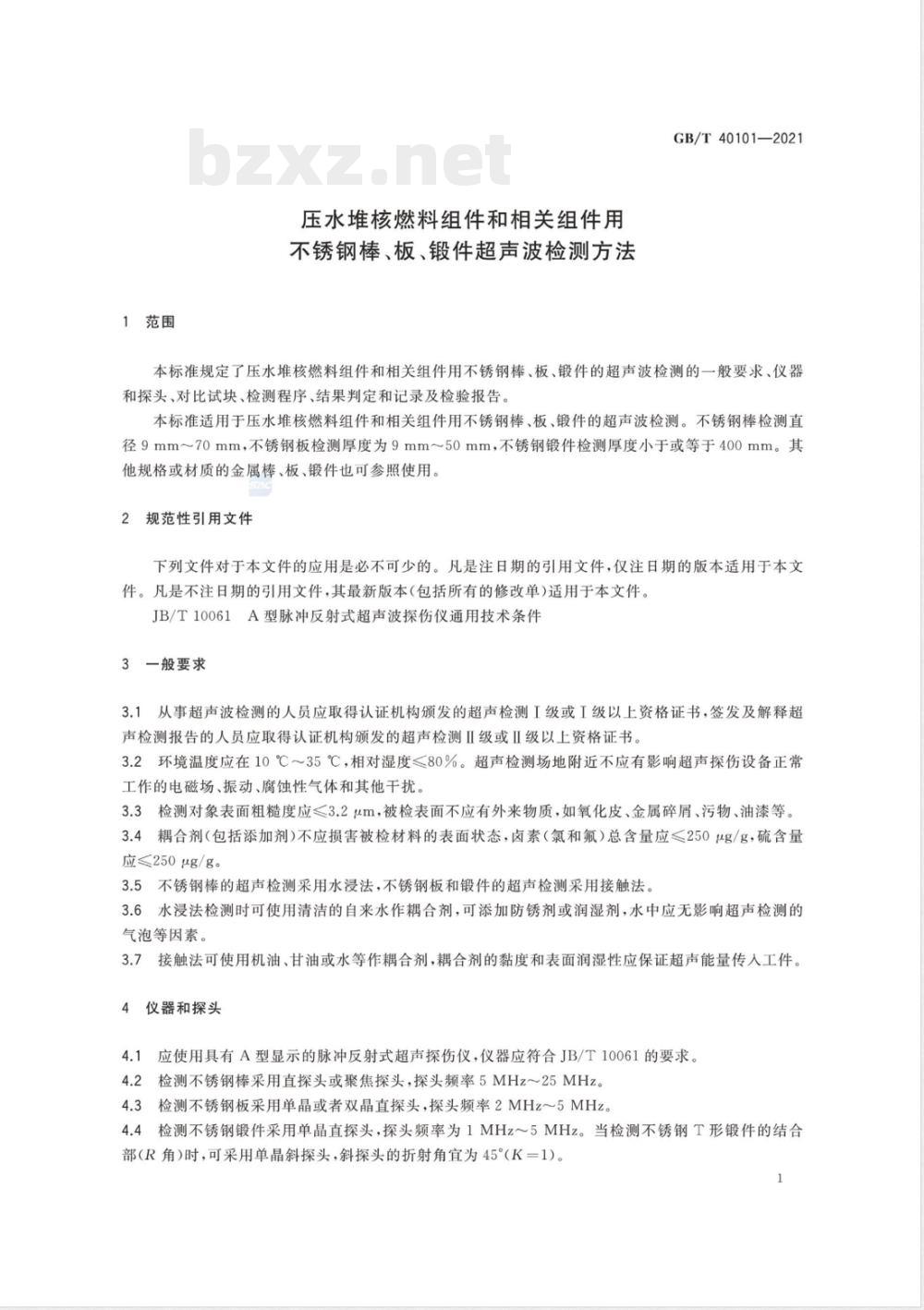

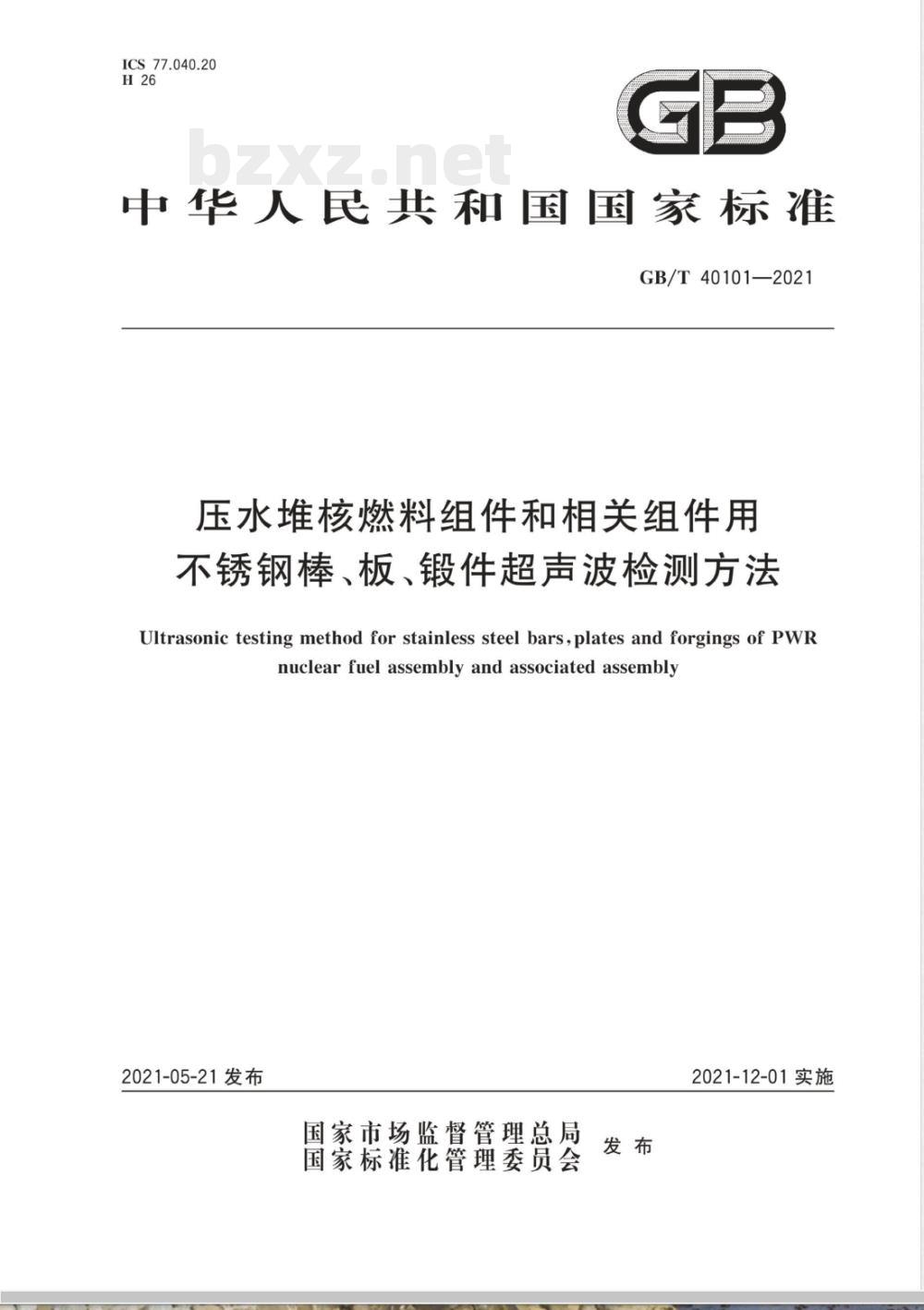

【GB国家标准】 压水堆核燃料组件和相关组件用不锈钢棒、板、锻件超声波检测方法

GB/T 40101-2021.Ultrasonic testing method for stainless steel bars , plates and forgings of PWR
nuclear fuel assembly and associated assembly.
1范围
GB/T 40101规定了压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测的一般要求、仪器和探头、对比试块、检测程序、结果判定和记录及检验报告。
GB/T 40101适用于压水堆核燃料组件和相关组件用不锈钢棒、板、锻件的超声波检测。不锈钢棒检测直径9 mm~70 mm,不锈钢板检测厚度为9 mm~50 mm,不锈钢锻件检测厚度小于或等于400 mm。其他规格或材质的金属棒、板、锻件也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件
3一般要求
3.1从事超声波检测的人员应取得认证机构颁发的超声检测I级或I级以上资格证书，签发及解释超声检测报告的人员应取得认证机构颁发的超声检测II级或II级以上资格证书。
3.2环境温度应在 10 ℃~35 ℃,相对湿度≤80%。超声检测场地附近不应有影响超声探伤设备正常工作的电磁场、振动、腐蚀性气体和其他干扰。
3.3检测对象表面粗糙度应≤3.2um,被检表面不应有外来物质,如氧化皮、金属碎屑、污物、油漆等。
3.4 耦合剂(包括添加剂)不应损害被检材料的表面状态，卤素(氯和氟)总含量应≤250 ug/g,硫含量.应≤250 ug/g。
3.5不锈钢棒的超声检测采用水浸法,不锈钢板和锻件的超声检测采用接触法。
3.6水浸法检测时可使用清洁的自来水作耦合剂，可添加防锈剂或润湿剂,水中应无影响超声检测的气泡等因素。
