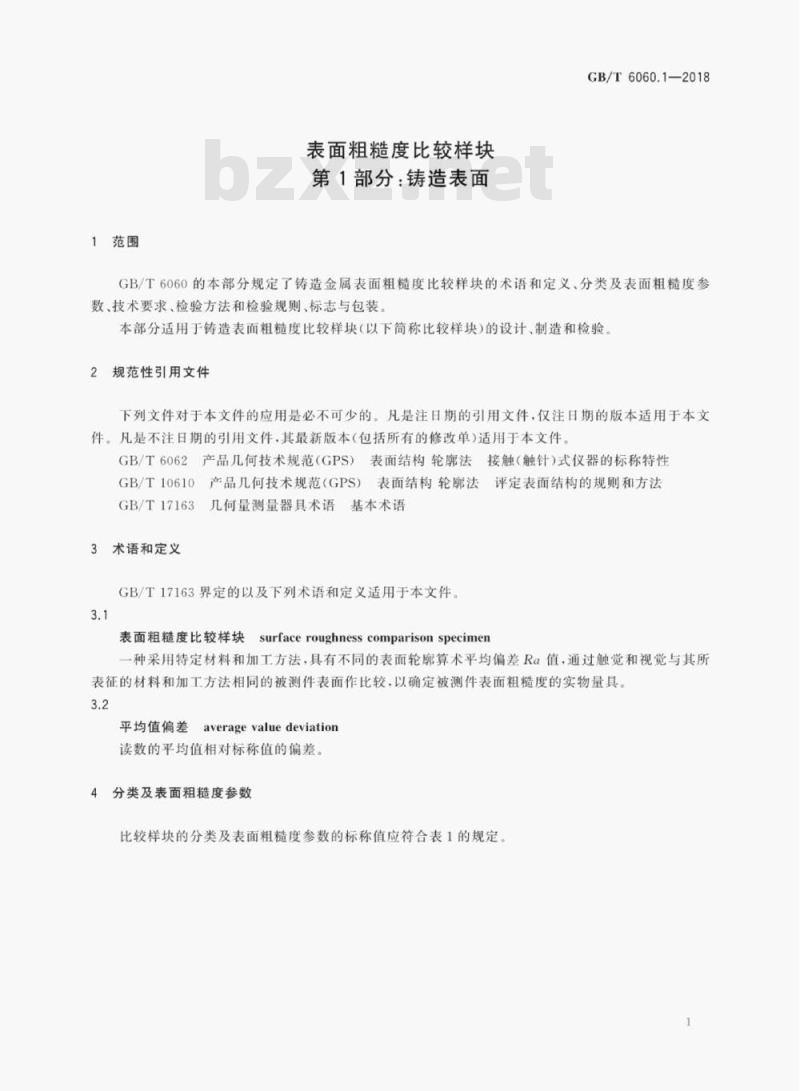

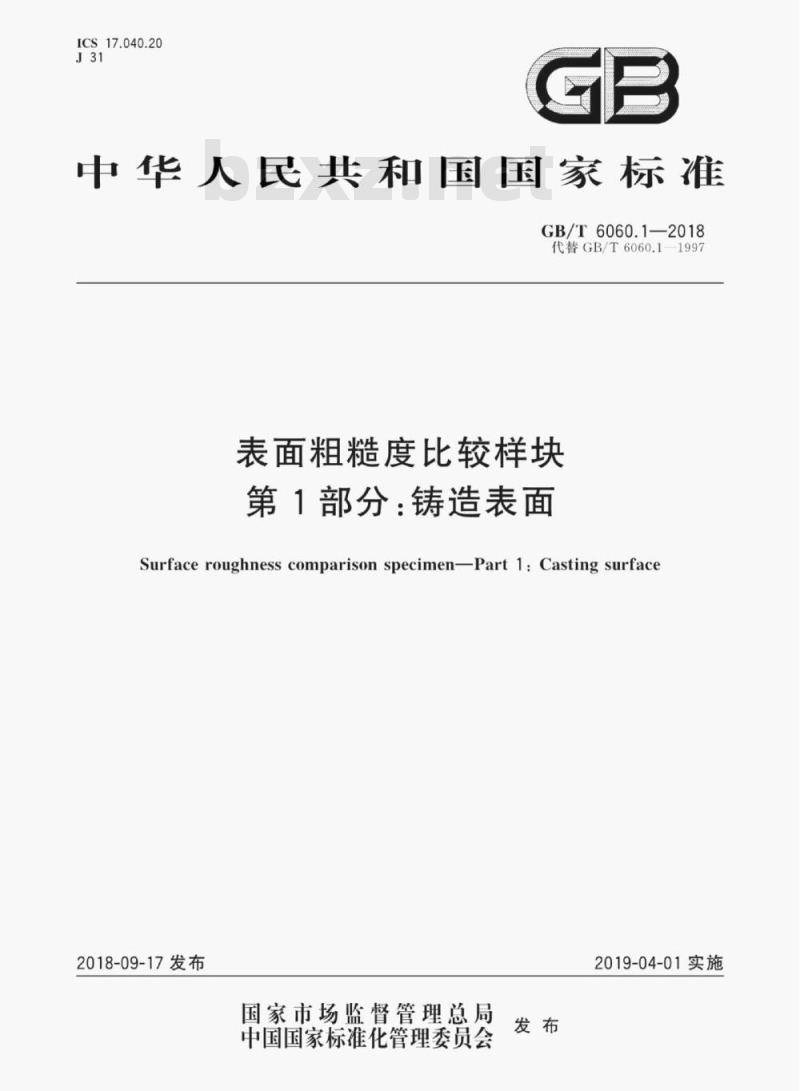

【GB国家标准】 表面粗糙度比较样块第1部分:铸造表面

GB/T 6060.1-2018.Surface roughness comparison specimen-Part 1:Casting surface.
1范围
GB/T 6060 的本部分规定了铸造金属表面粗糙度比较样块的术语和定义、分类及表面粗糙度参数、技术要求、检验方法和检验规则、标志与包装。
GB/T 6060.1适用于铸造表面相糙度比较样块(以下简称比较样块)的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本(包括所有的修改单)适用于本文件。
GB/T 6062 产品几何技术规范(GPS)表面结构轮廓法接触(触针)式仪器的标称特性
GB/T 10610 产品几何技术规范(GPS)表面结构轮廓法评定表面结构的规则和方法
GB/T 17163几何量测量器具术语 基本术语
3术语和定义
GB/T 17163界定的以及下列术语和定义适用于本文件。
3.1
表面粗糙度比较样块 surface roughness comparison specimen
一种采用特定材料和加工方法,具有不同的表面轮廓算术平均偏差Ra值.通过触觉和视觉与其所表征的材料和加工方法相同的被测件表面作比较.以确定被测件表面粗糙度的实物量具。
3.2
平均值偏差 average value deviation
读数的平均值相对标称值的偏差。
4分类及表面粗糙度参数
比较样块的分类及表面粗糙度参数的标称值应符合表1的规定。
