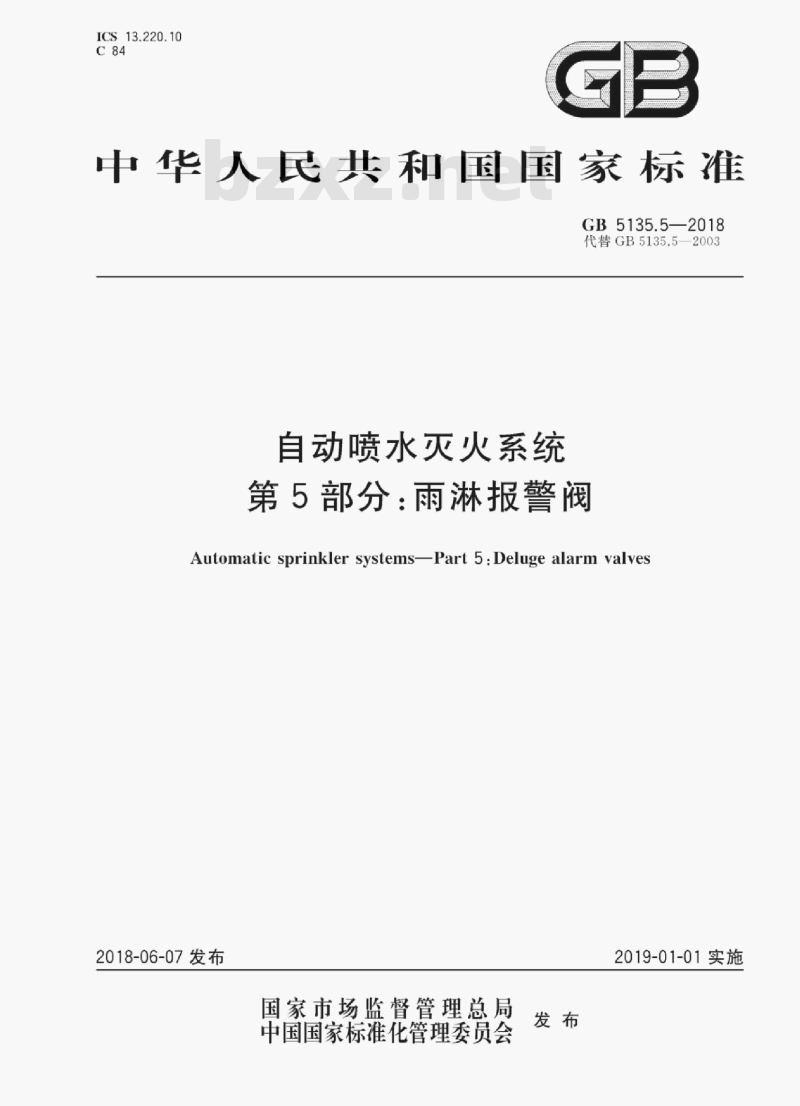

【GB国家标准】 自动喷水灭火系统第5部分:雨淋报警阀

GB 5135.5-2018.Automatic sprinkler systems-Part 5: Deluge alarm valves.
1范围
GB 5135的本部分规定了雨淋报警阀的术语和定义、分类与代号、型号、要求、试验方法、检验规则、标志、使用说明书及包装、运输、贮存。
GB 5135.5适用于自动喷水灭火系统使用的雨淋报警阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3287 可锻铸铁管路连接件
GB5135.1 自动喷水灭火系统第1部分:酒水喷头
GB 5135.6 自动喷水灭火系统第6 部分:通用阀门
GB 5135.11 自动喷水灭火系统第 11部分:沟槽式管接件
GB/T 9112 钢制管法兰类型与参数
GB/T 9969 工业产品使用说明书总则
GB/T 17241.6 整体铸铁法兰
GB/T 21873-2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3.1
雨淋报警阀 deluge alarm valve
通过电动、机械、气动或其他方法进行开启,使水能够自动单方向流入喷水系统同时进行报警的一种控制阀。
3.2
伺应状态 ready condition; set condition
安装在管路系统中的雨淋报警阀的阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水时，无水从雨淋报警阀系统侧流出的状态。
3.3
防复位锁止机构 anti-reseat latch
防止阀瓣组件在动作以后重新回到其关闭位置上的锁止机构。
3.4
启动点 trip point
雨淋报警阀使水进入自动喷水灭火系统时的动作点，用系统侧、供水侧或辅助压力来表示。
