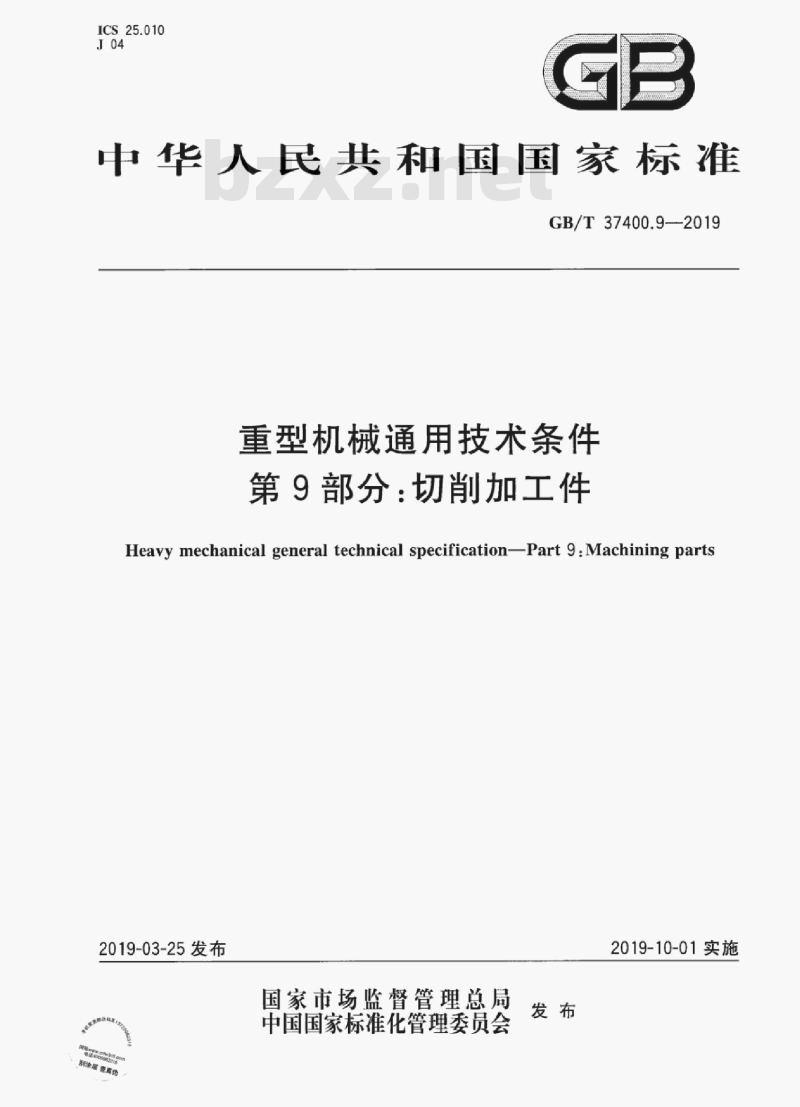

- GB/T 37400.9-2019 重型机械通用技术条件第9部分:切削加工件
【GB国家标准】 重型机械通用技术条件第9部分:切削加工件
本网站 发布时间:
2023-05-31 15:56:54
- GB/T 37400.9-2019
- 现行
标准号:
GB/T 37400.9-2019
标准名称:
重型机械通用技术条件第9部分:切削加工件
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 37400.9-2019.Heavy mechanical general technical specification-Part 9: Machining parts.
1范围
GB/T 37400的本部分规定了切削加工的一般要求和未注公差 ,对键槽、孔径和孔距、中心孔、未注表面粗糙度以及允许选用的刀具形状等提出了具体要求。
GB/T 37400.9适用于重型机械产品零件的切削加工。其他产品零件的切削加工也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3 普通螺纹收尾、肩距、退刀槽和倒角
GB/T 197-2003 普通螺纹公差
GB/T 1184-1996 形状和位置公差 未注公差值
GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T 5277 紧固件 螺栓和螺钉通孔
3一般要求
3.1 零件加工后应符合产品图样和技术文件及本部分的要求。
3.2 零件应按工序检查、验收,在前道工序检查合格后方可转入下道工序。
3.3 铸钢件、铸铁件、有色金属铸件、锻件加工时如发现有砂眼、缩孔、夹渣、裂纹等缺陷时,在不降低零件强度和使用性能的前提下,允许按照相关标准的有关规定修补,经检验合格后方可继续加工。
3.4 加工后的零件不准许有毛刺,除产 品图样有要求外,不准许有尖棱、尖角,涉及密封配合面和应力集中区域的倒棱、倒圆的尺寸应在产品图样中明确规定:零件图样中未注明倒角时,应按图1和表1的规定倒角,非回转体类零件的倒角按照表1执行,主参数D(d)取倒角相邻两几何要素中较短者。
1范围
GB/T 37400的本部分规定了切削加工的一般要求和未注公差 ,对键槽、孔径和孔距、中心孔、未注表面粗糙度以及允许选用的刀具形状等提出了具体要求。
GB/T 37400.9适用于重型机械产品零件的切削加工。其他产品零件的切削加工也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3 普通螺纹收尾、肩距、退刀槽和倒角
GB/T 197-2003 普通螺纹公差
GB/T 1184-1996 形状和位置公差 未注公差值
GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T 5277 紧固件 螺栓和螺钉通孔
3一般要求
3.1 零件加工后应符合产品图样和技术文件及本部分的要求。
3.2 零件应按工序检查、验收,在前道工序检查合格后方可转入下道工序。
3.3 铸钢件、铸铁件、有色金属铸件、锻件加工时如发现有砂眼、缩孔、夹渣、裂纹等缺陷时,在不降低零件强度和使用性能的前提下,允许按照相关标准的有关规定修补,经检验合格后方可继续加工。
3.4 加工后的零件不准许有毛刺,除产 品图样有要求外,不准许有尖棱、尖角,涉及密封配合面和应力集中区域的倒棱、倒圆的尺寸应在产品图样中明确规定:零件图样中未注明倒角时,应按图1和表1的规定倒角,非回转体类零件的倒角按照表1执行,主参数D(d)取倒角相邻两几何要素中较短者。
