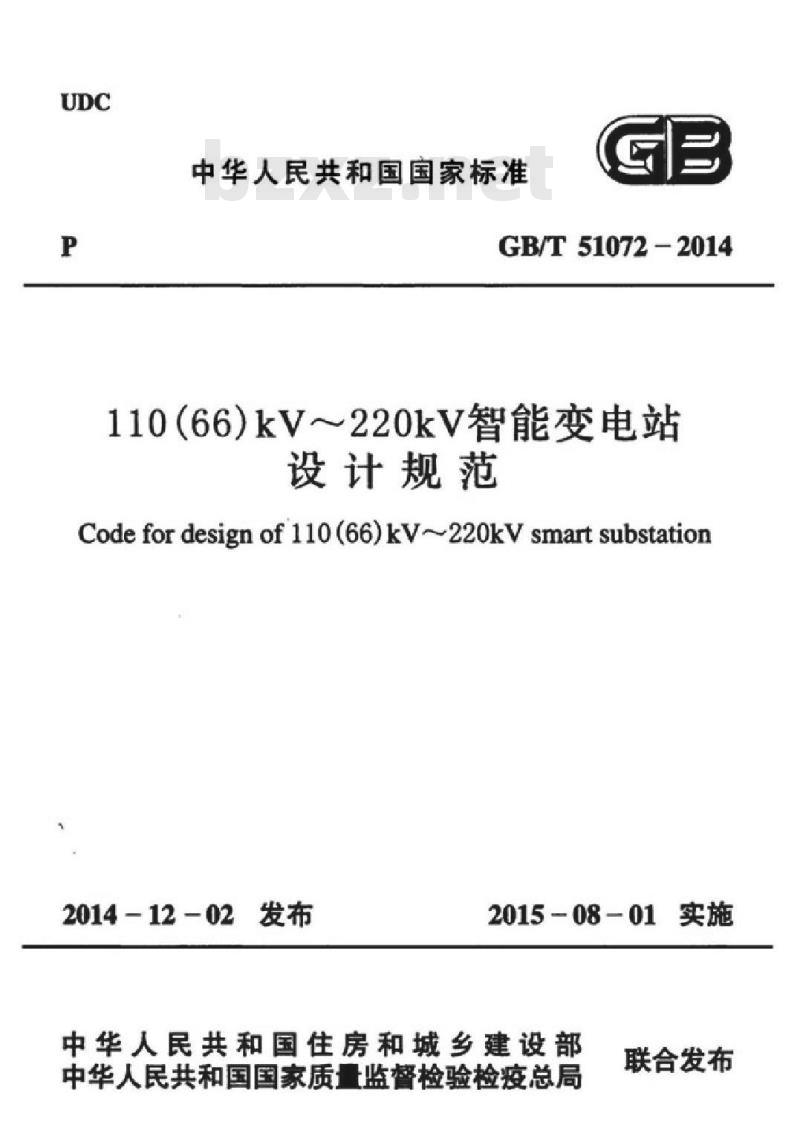

【GB国家标准】 110(66)kV~220kV智能变电站设计规范

GB/T 51072-2014.Code for design of 110(66)kV~220kV smart substation.
1总则
1.0.1 为规范智能变电站设计技术原则,使变电站的设计符合国家的有关政策、法规,做到安全可靠、先进适用经济合理、节能环保,制定本规范。
1.0.2 GB/T 51072适用于交流电压为110(66)kV~220kV的智能变电站(开关站)新建工程的设计。
1.0.3 智能变电站应具有信息采集数字化、通信平台网络化、信息共享标准化、系统功能集成化.结构设计紧凑化、高压设备智能化和运行状态可视化等技术特征。
1.0.4 智能变电站设计应采用可靠、经济、集成、节能、环保的技术和设备,符合易扩建、易升级、易改造、易维护的工业化应用要求。
1.0.5 110(66)kV~220kV 智能变电站设计除应符合本规范外,还应符合国家现行有关标准的规定。
2术语
2.0.1 变电站自动化系统 substation automation system (SAS)
运行、保护和监视控制变电站一次系统的系统,实现变电站内自动化，包括智能电子设备和通信网络设施的自动化。
2.0.2 设备状态监测 condition-based monitoring of equipment
通过传感器、计算机、通信网络等技术,及时获取反应设备正常运行状态的各种特征参量,并运用一定算法的专家系统软件进行分析处理,可对设备的运行状态及可靠性作出判断,从而及早发现潜在的故障,辅助状态检修决策。
2.0.3 变电站监控系统 supervision and control system of substation
对变电站内系统或设备进行连续或定期的监测及控制的系统,通过监测来核实功能是否被正确执行,并使它们的工作状况适应于变化的运行要求。
