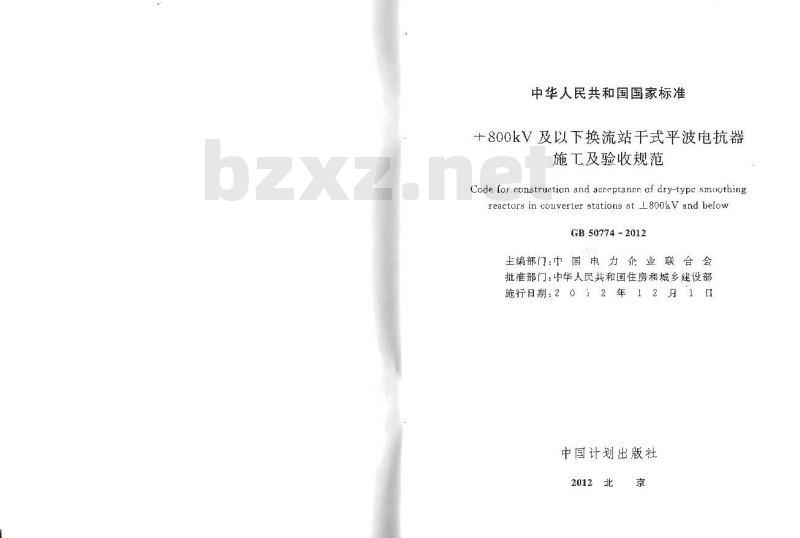

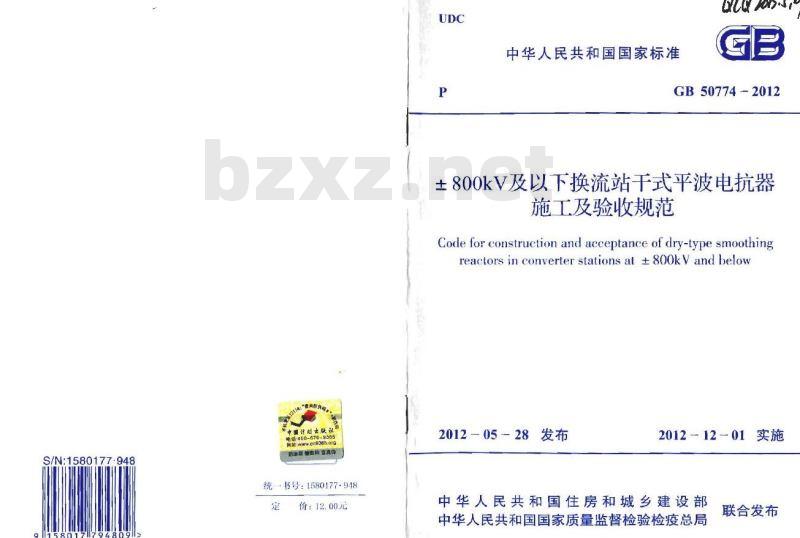

【GB国家标准】 ±800kV及以下换流站干式平波电抗器 施工及验收规范

GB 50774-2012.Code for construction and acceptance of dry-type snoothing reactors in converter stations at±800k V and below.
1总则
1.0.1为保证换流站干式平波电抗器安装工程的施工质量 ,促进施工技术的进步,确保设备安全运行,制定本规范。
1.0.2GB 50774适用于 ±800kV及以下换流站干式平被电抗器的施工及验收。
1.0.3干式平波电抗器的施工及 验收,除应符合本规范外,尚应符合国家现行有关标准的规定。
2术
语
2.0.1
干式平波电抗器
dry-type smoothing reactors
在直流系统中,用以减少谐波电流和暂态过电流的电抗器。
采用自然空气冷却,无铁芯.无磁屏蔽。
2.0.2 电抗器主体reactor body
指电抗器本体、降噪装置和外延导体组装后的总和。
2.0.3电抗 器本体 reactor winding
指电抗器主线圈。
3装卸与运输.
3.0.1电抗器本体在运输过程中 ,应符合下列要求:
1运输应在包装完好的情况下进行。
2产品应固定在合适的运输机具上。
3产品不应遭受损伤和变形。
3.0.2电抗器本体装卸过程中,应符合 下列要求:
1装卸过程中应避免冲撞和震动。
2应使用专用的吊装工具。
3应使用产品上的专用吊环或吊孔。
4应使用产品上的所有起吊点。
5起吊时各吊索之间的角度应符合产品的技术规定。
