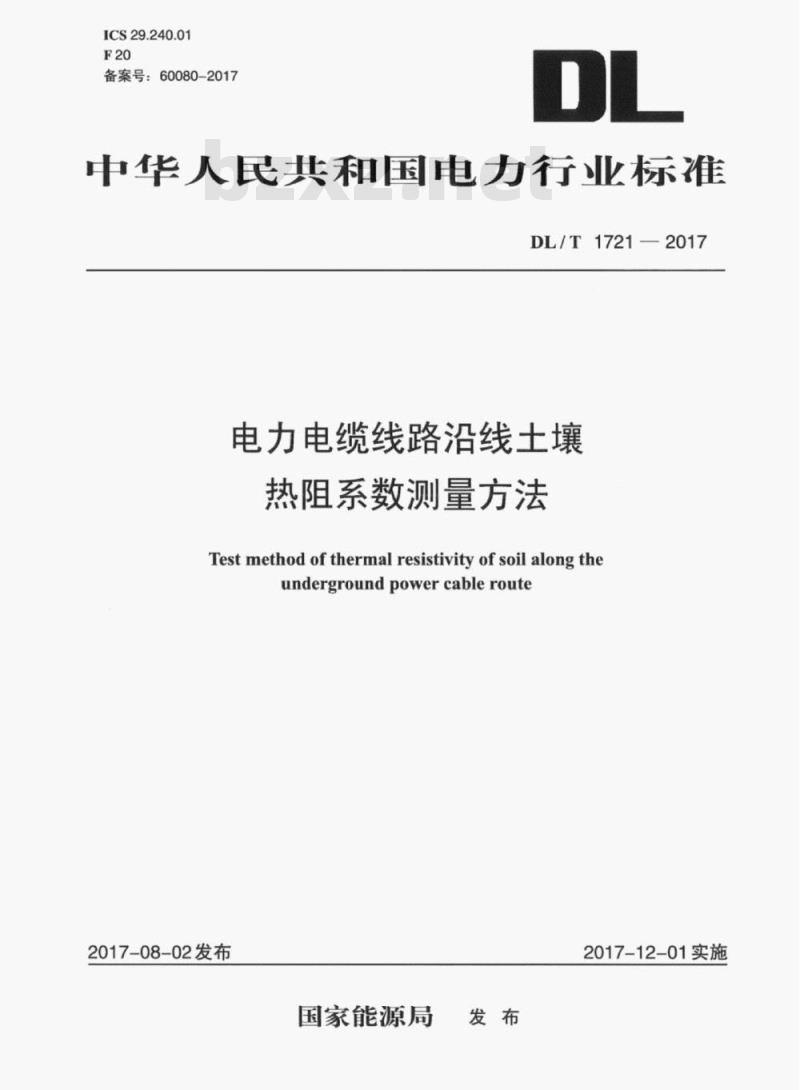

【DL电力标准】 电力电缆线路沿线土壤热阻系数测量方法

DL/T 1721-2017.Test method of thermal resistivity of soil along the underground power cable route.
1范围
DL/T 1721规定了采用热线法(参见附录AD测量直埋电缆线路周围土壤热阻系数的现场测量方法。
DL/T 1721适用于各种埋地敷设电缆线路，包括直埋、穿管以及电缆沟回填敷设等方式下，电缆线路周围均匀回填材料的热阻系数测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 10294-2008绝热材料稳态热阻及有关特性的测定 防护热板法
GB/T 10297-1998非金属固体材料导热系数的测定热线法
GB/T28418- 2012土壤水分 (墒情)监测仪器基本技术条件
3测量设备
3.1测量设备结构

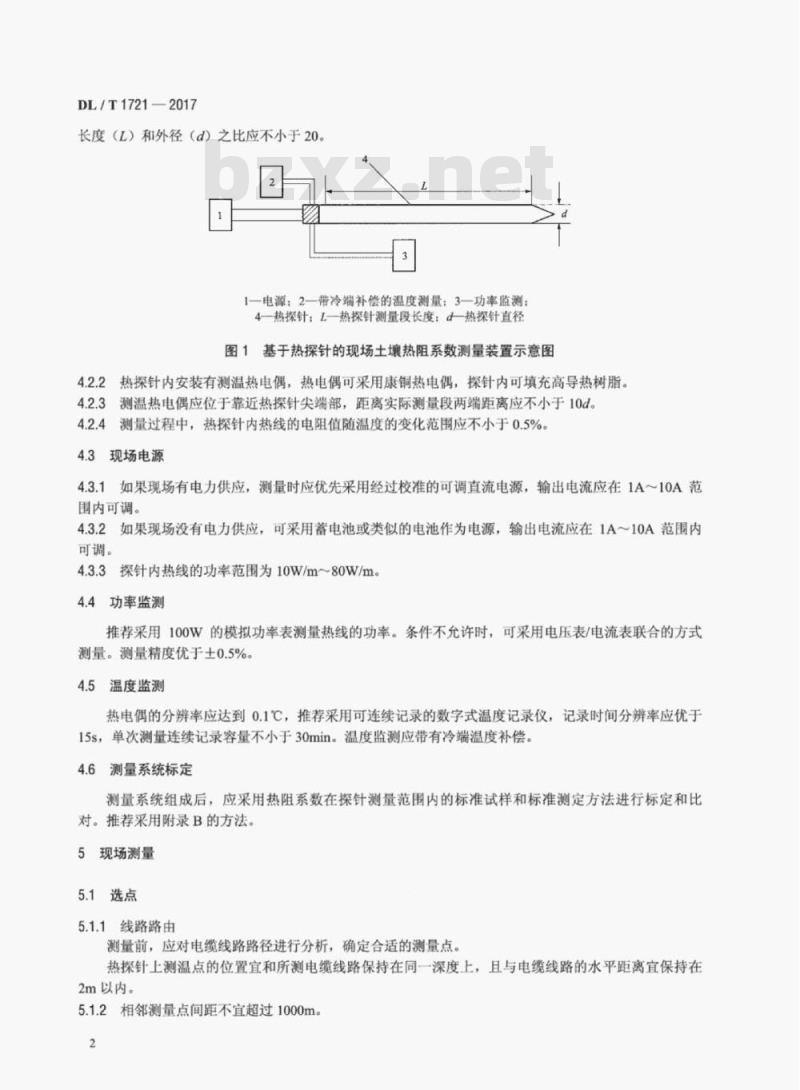

采用热探针的现场土壤热阻系数测量装置如图1所示。
3.2测量探头
3.2.1测量探头可 采用热探针形式。热探针外壳可采用具有一定机械强度的不锈钢管，且实际测量段长度(L)和外径(d)之比应不小于20。
