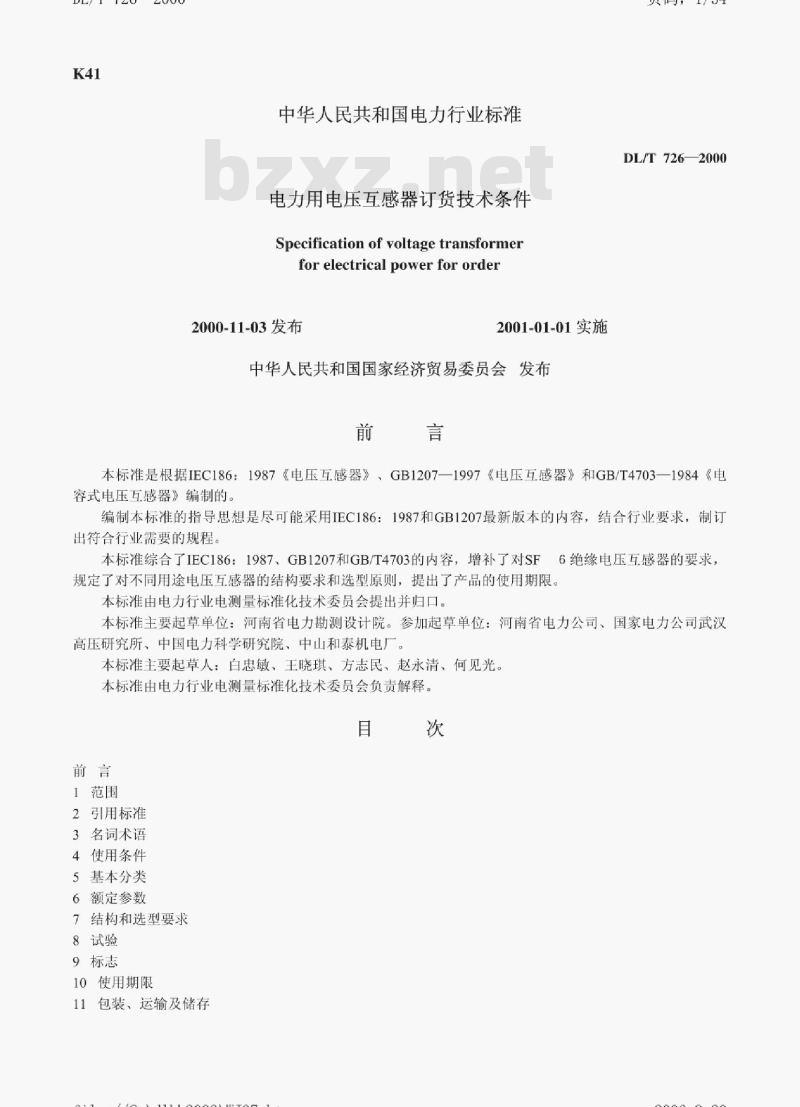

【DL电力标准】 电力用电压互感器订货技术条件

DL/T 726-2000.Specification of voltage transformer for electrical power for order.

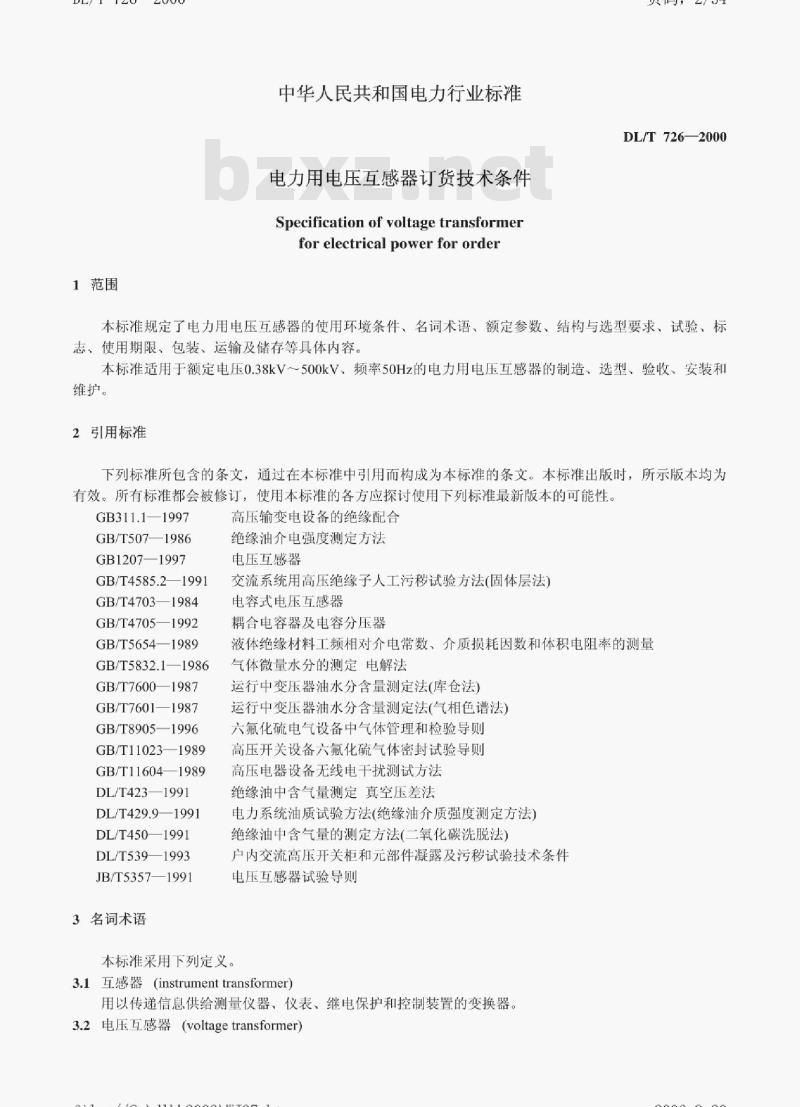

1范围
DL/T 726规定了电力用电压互感器的使用环境条件、名词术语、额定参数、结构与选型要求、试验、标志、使用期限、包装、运输及储存等具体内容。
DL/T 726适用于额定电压0.38kV~ 500kV、频率50Hz的电力用电压互感器的制造、选型、验收、安装和维护。

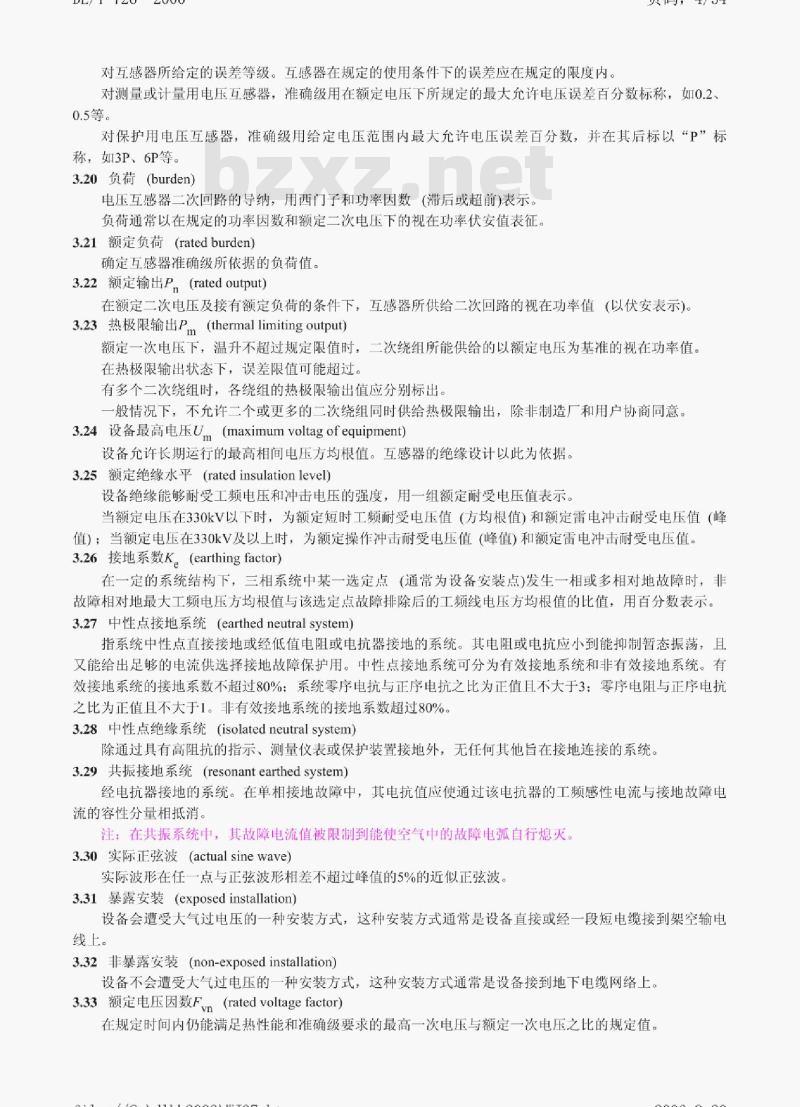

2中性点接地系统(earthed neutral system)
指系统中性点直接接地或经低值电阻或电抗器接地的系统。其电阻或电抗应小到能抑制暂态振荡，且又能给出足够的电流供选择接地故障保护用。中性点接地系统可分为有效接地系统和非有效接地系统。有效接地系统的接地系数不超过80%;系统零序电抗与正序电抗之比为正值且不大于3;零序电阻与正序电抗之比为正值且不大于1。非有效接地系统的接地系数超过80%。
3电容式电压互感器电抗器绕组的端子之间的绝缘水平，应与在二次侧短路和开断等过程中的电抗器上可能出现的最大过电压水平相适应，具体数值由制造厂规定，如果电抗器处于中间电压下，其对地绝缘应符合6.2.6的要求。如果电抗器处于接地端，则其接地端子的对地绝缘应能承受工频耐受电压3kV.
