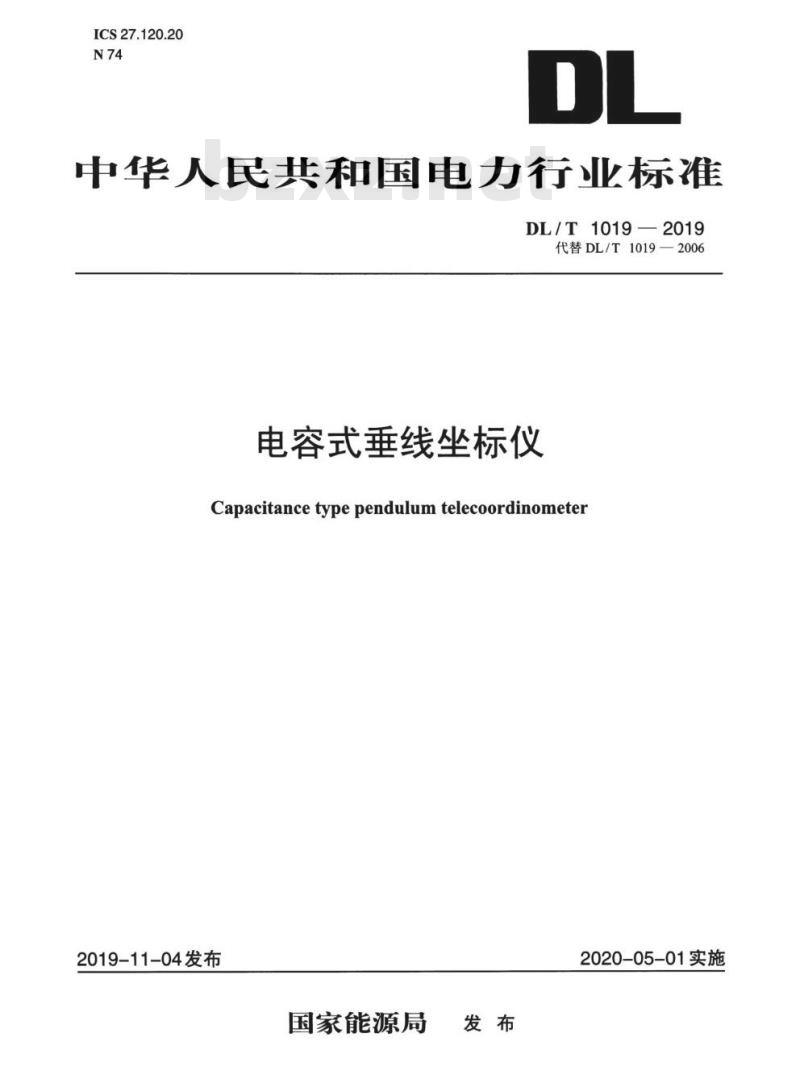

【DL电力标准】 电容式垂线坐标仪

DL/T 1019-2019. Capacitance type pendulum telecoordinometer.

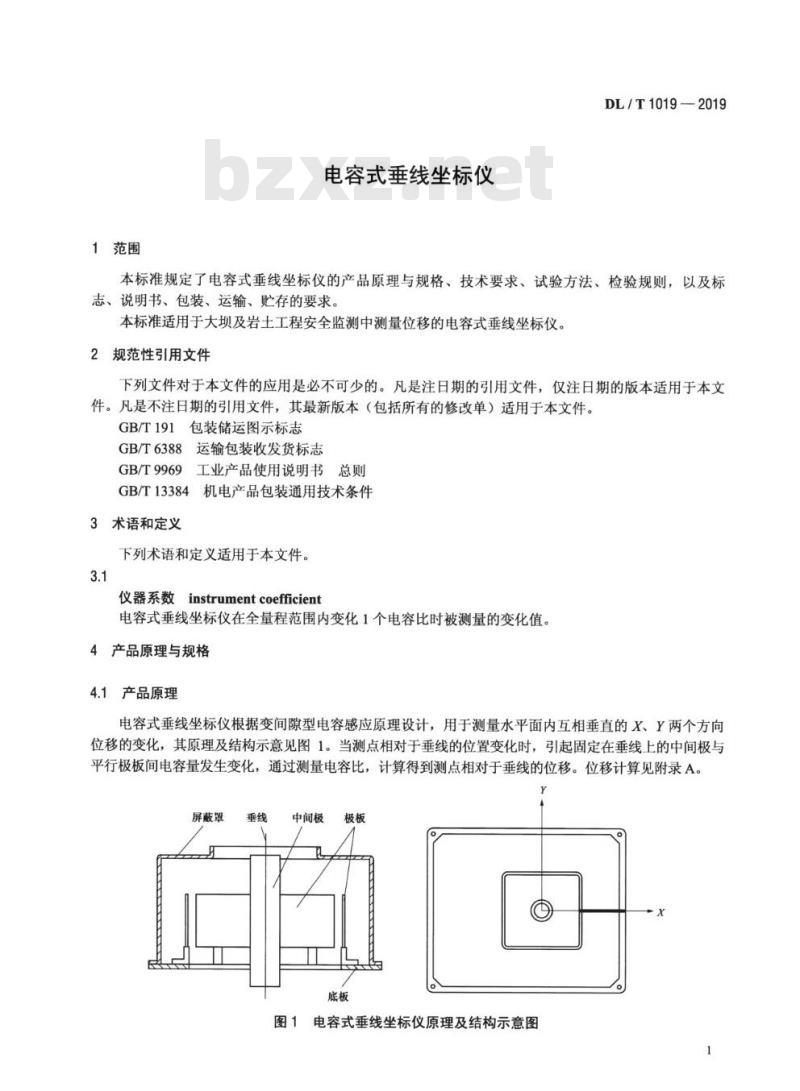

1范围
本标准规定了电容式垂线坐标仪的产品原理与规格、技术要求、试验方法、检验规则，以及标志、说明书、包装、运输、贮存的要求。
本标准适用于大坝及岩土工程安全监测中测量位移的电容式垂线坐标仪。
2术语和定义
下列术语和定义适用于本文件。
2.1
仪器系数instrument coefficient
电容式垂线坐标仪在全量程范围内变化1个电容比时被测量的变化值。

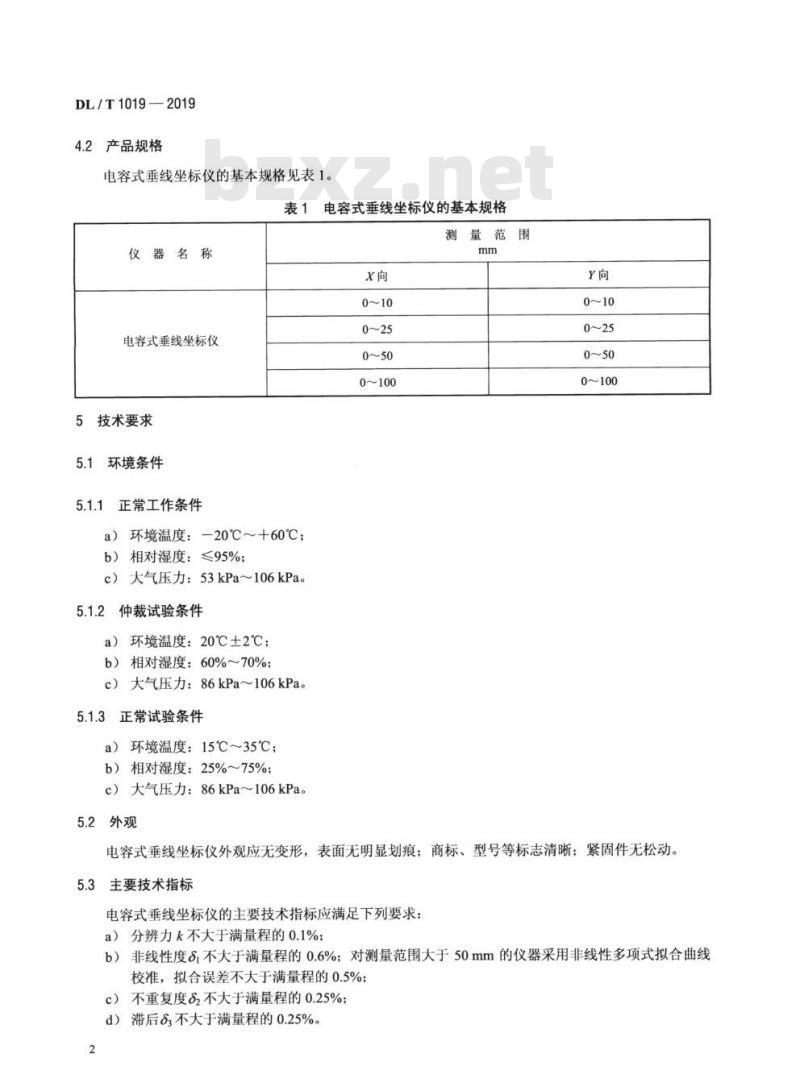

3产品原理与规格
3.1 产品原理
电容式垂线坐标仪根据变间腺型电容感应原理设计，用于测量水平面内互相垂直的x. Y两个方向位移的变化，其原理及结构示意见图1.当测点相对于垂线的位置变化时，引起固定在垂线上的中间极与平行极板间电容量发生变化，通过测量电容比，计算得到测点相对于垂线的位移。
