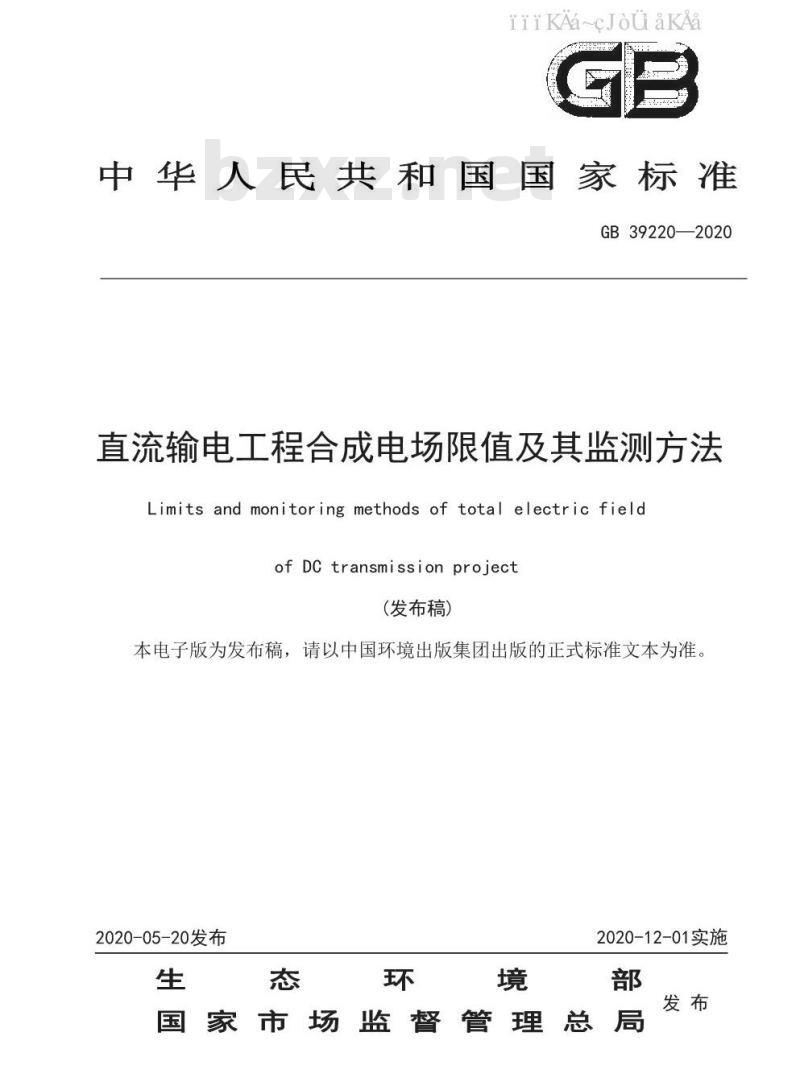

【GB国家标准】 直流输电工程合成电场限值及其监测方法

标准号：GB 39220-2020
标准名称：直流输电工程合成电场限值及其监测方法
英文名称：Limits and monitoring methods of total electric field of DC transmission project
标准格式：PDF
发布时间：2020-05-20
实施时间：2020-12-01
标准大小：338K

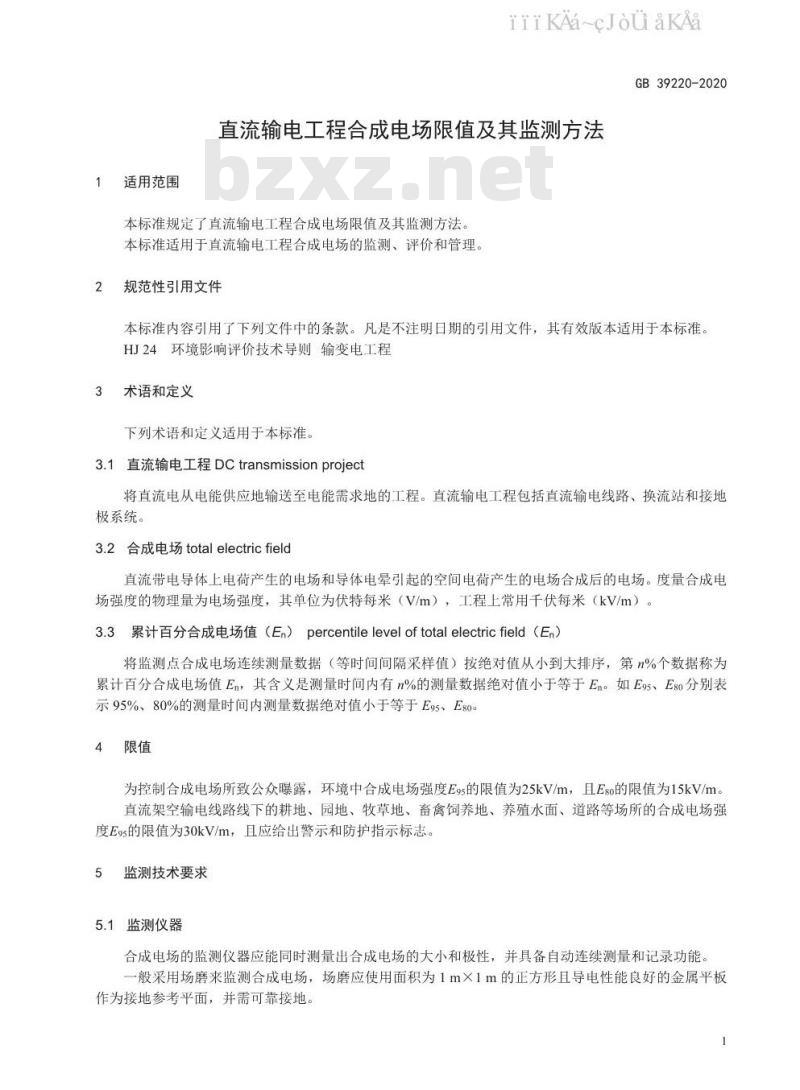

标准介绍：本标准规定了直流输电工程合成电场限值及其监测方法。本标准适用于直流输电工程合成电场的监测、评价和管理。
2规范性引用文件
本标准内容引用了下列文件中的条款。凡是不注明日期的引用文件，其有效版本适用于本标准。
HJ24环境影响评价技术导则输变电工程
3术语和定义
下列术语和定义适用于本标准。
3.1直流输电工程 DC transmission project
将直流电从电能供应地输送至电能需求地的工程。直流输电工程包括直流输电线路、换流站和接地极系统。
3.2合成电场 total electric field
直流带电导体上电荷产生的电场和导体电晕引起的空间电荷产生的电场合成后的电场。度量合成电场强度的物理量为电场强度，其单位为伏特每米(V/m)，工程上常用千伏每米(k/m).
4限值
为控制合成电场所致公众曝露，环境中合成电场强度Es的限值为25kVm,且E8的限值为15kv/m
直流架空输电线路线下的耕地、园地、牧草地、畜禽饲养地、养殖水面、道路等场所的合成电场强度E95的限值为30kV/m,且应给出警示和防护指示标志。

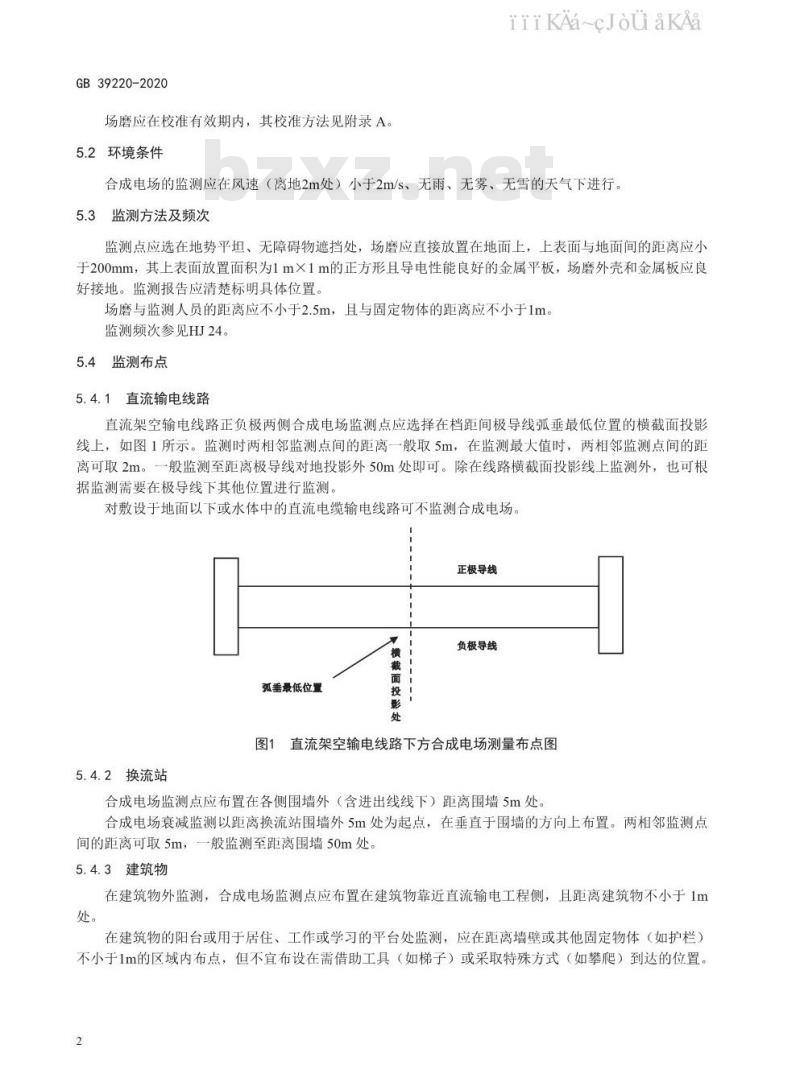

5监测技术要求
5.1监测仪器
合成电场的监测仪器应能同时测量出合成电场的大小和极性，并具备自动连续测量和记录功能。一般采用场磨来监测合成电场，场磨应使用面积1m×1m的正方形且导电性能良好的金属平板作为接地参考平面，并需可靠接地。
