【GB国家标准】 技术制图 图线

标准号：GB/T 17450-1998
标准名称：技术制图 图线
英文名称：Technical drawings -Basic conventions for lines
标准格式：PDF
发布时间：1998-09-12
实施时间：1999-07-01
标准大小：13.8M

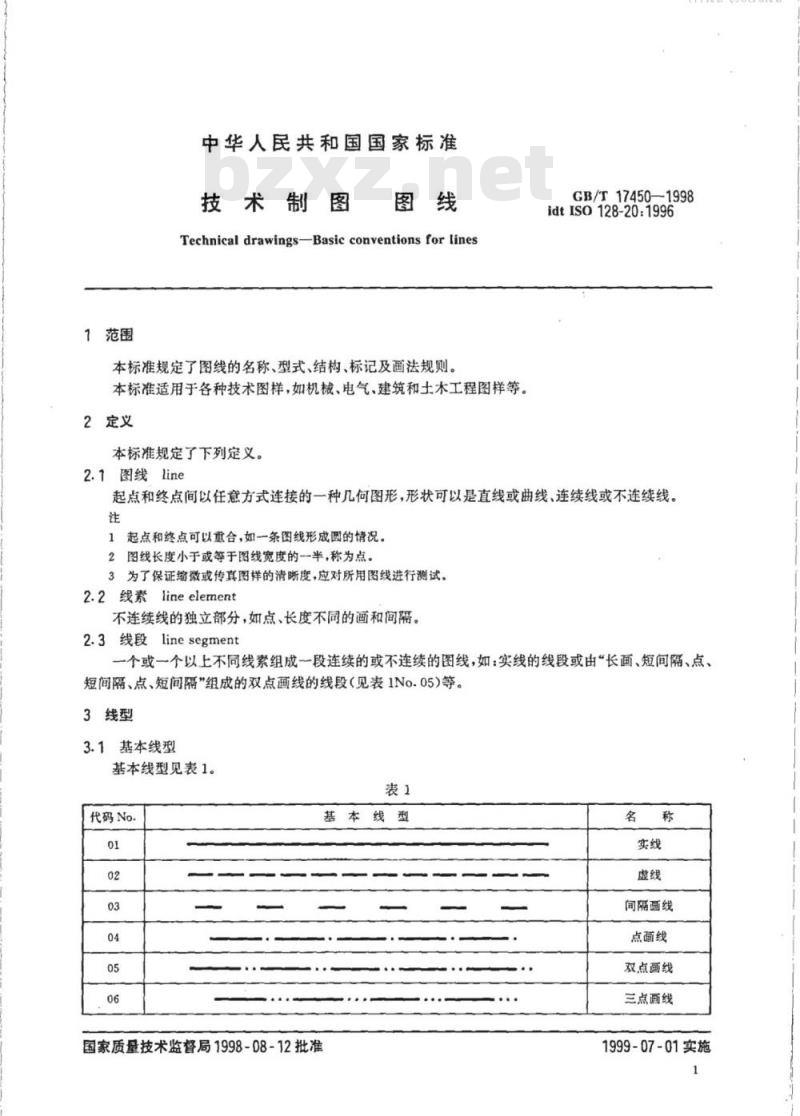

标准介绍：1范围
本标准规定了图线的名称、型式、结构标记及画法规则。
本标准适用于各种技术图样，如机械、电气建筑和土木工程图样等。
2定义
本标准规定了下列定义。
2.1图线line
起点和终点间以任意方式连接的一种几何图形，形状可以是直线或曲线、连续线或不连续线。
注：
1起点和终点可以重合，如一条图线形成圆的情况。
2图线长度小于或等于图线宽度的一半，称为点。
3为了保证缩微或传真图样的清晰度，应对所用图线进行测试。
