【GB国家标准】 陶瓷砖试验方法 第5部分：用恢复系数确定砖的抗冲击性

标准号：GB/T 3810.5-2016
标准名称：陶瓷砖试验方法 第5部分：用恢复系数确定砖的抗冲击性
英文名称：Test methods of ceramic tiles-Part 5：Determination of impact resistance by measurement of coefficient of restitution
标准格式：PDF
发布时间：2016-04-25
实施时间：2017-03-01
标准大小：512K

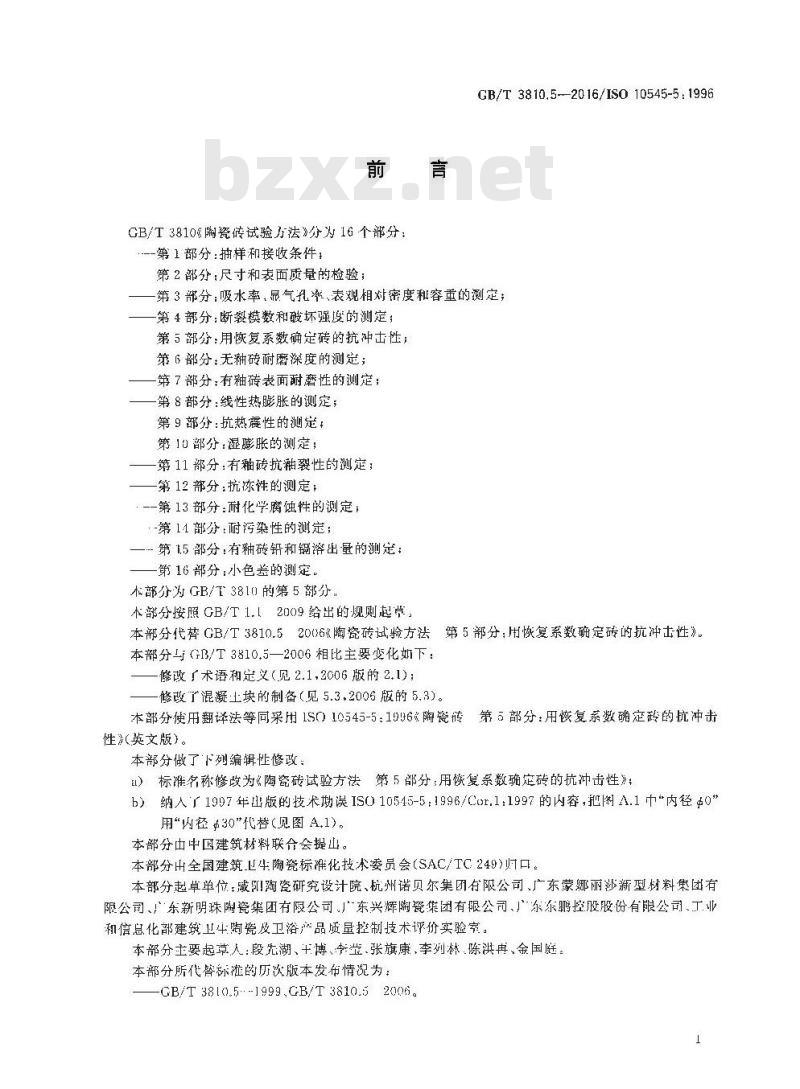

标准介绍：本部分为GB/T3810的第5部分
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB/T3810.5-2006陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性》本部分与GB/T3810.5-2006相比主要变化如下
修改了术语和定义(见2.1,2006版的21)
修改了混凝土块的制备(见53,2006版的5.3)
本部分使用翻译法等同采用IsO10545-5:1996《陶瓷砖第5部分：用恢复系数确定砖的抗冲击性》(英文版)
本部分做了下列编辑性修改
a)标准名称修改为《陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性》；
b)纳人了1997年出版的技术勘误IsO10545-5:199/Cor1:1997的内容，把图A.1中“内径∮0”
用“内径∮30”代替(见图A.1)
本部分由中国建筑材料联合会提出
本部分由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口
本部分起草单位：咸阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有限公司、广东新明珠陶瓷集团有限公司、广东兴辉陶瓷集团有限公司、广东东鹏控股股份有限公司、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室
本部分主要起草人：段先湖、王博、李莹、张旗康、李列林、陈洪再、金国庭
本部分所代替标准的历次版本发布情况为
GB/T3810,5-1999GB/T3810.5-2006。

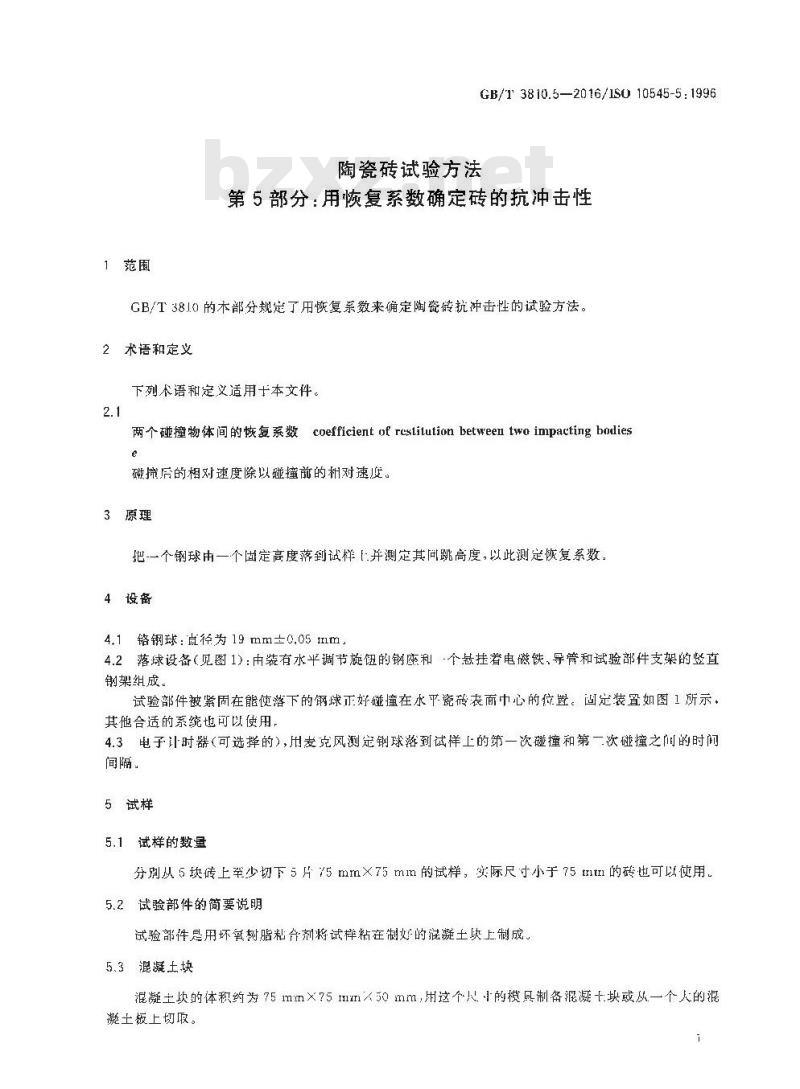

GB/T3810的本部分规定了用恢复系数来确定陶瓷砖抗冲击性的试验方法
2术语和定义
下列术语和定义适用于本文件。
两个碰撞物体间的恢复系数 coefficient of restitution between two impacting bodies
碰撞后的相对速度除以碰撞前的相对速度
3原理
把一个钢球由一个固定高度落到试样上并测定其回跳高度，以此测定恢复系数
设备
41铬钢球：直径为19mm±0.05mm

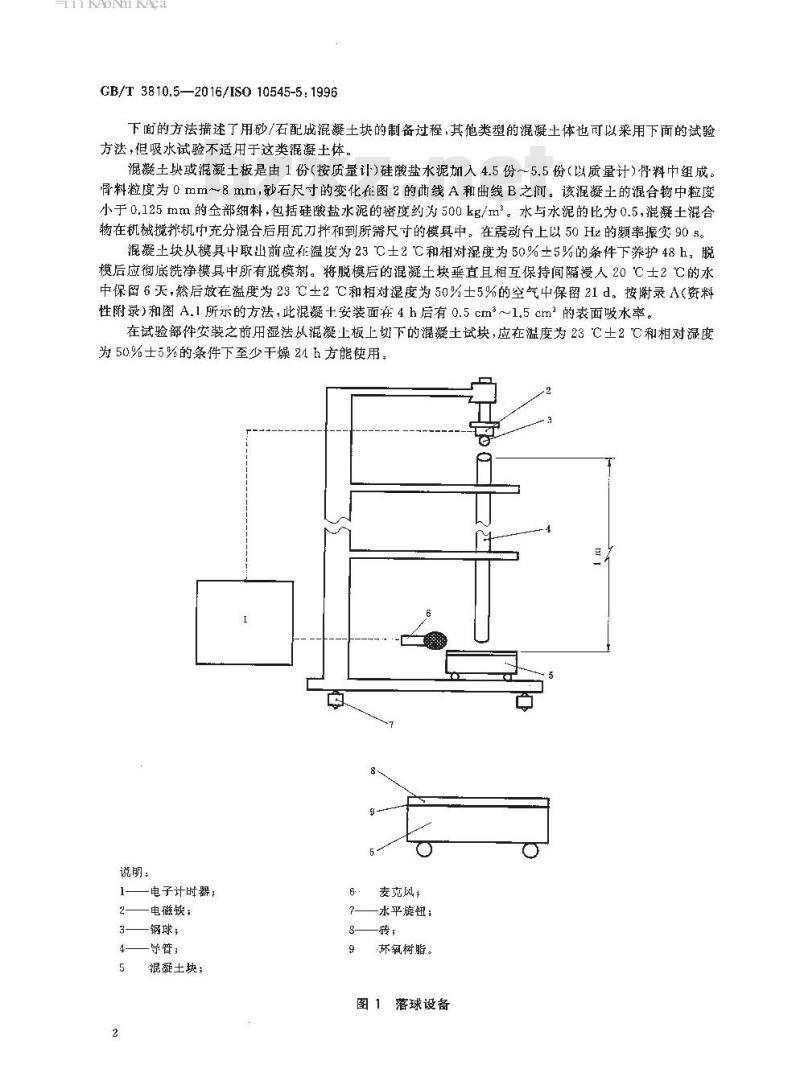

42落球设备(见图1)：由装有水平调节旋钮的钢座和一个悬挂着电磁铁、导管和试验部件支架的竖直钢架组成
试验部件被紧固在能使落下的钢球正好碰撞在水平瓷砖表面中心的位置。固定装置如图1所示，
其他合适的系统也可以使用。
4.3电子计时器(可选择的)，用麦克风测定钢球落到试样上的第一次碰撞和第二次碰撞之间的时间间隔
