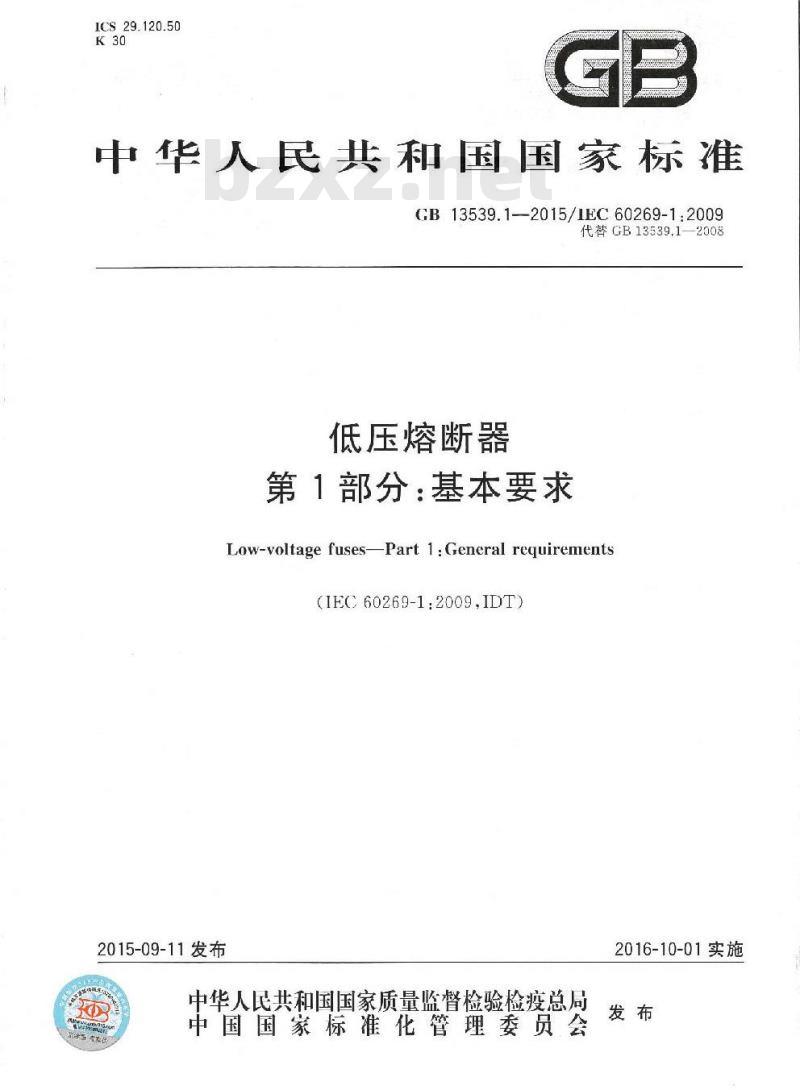

【GB国家标准】 低压熔断器第1部分：基本要求

标准号：GB 13539.1-2015
标准名称：低压熔断器第1部分：基本要求
英文名称：Low-voltage fuses-Part 1: General requirements
标准格式：PDF
发布时间：2015-09-11
实施时间：2016-10-01
标准大小：25M

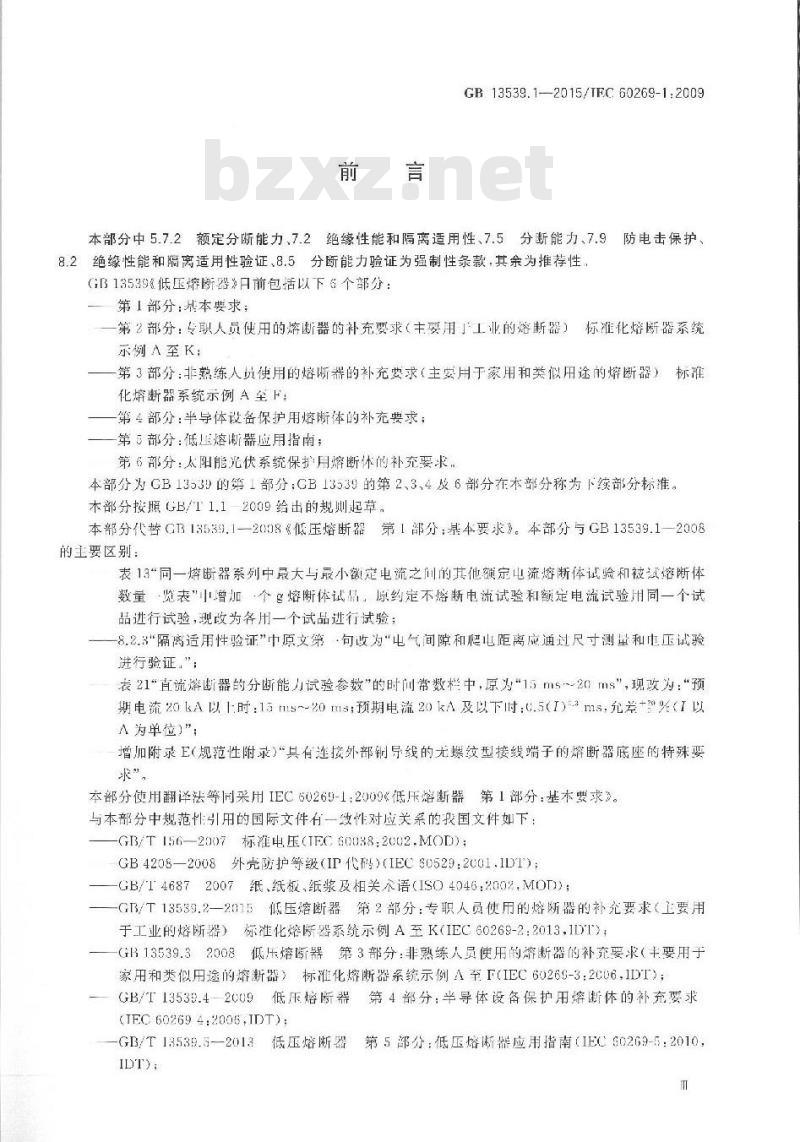

标准介绍：本部分中5.7.2额定分断能力、72绝缘性能和隔离适用性、75分断能力、79防电击保护、
8.2绝緣性能和隔离适用性验证、8.5分斷能力验证为强制性条款，其余为推荐性。
GB13539《低压熔断器》目前包括以下6个部分：
第1部分；基本要
第2部分：专职人员使用的熔断器的补充要求(主要用于工业的熔断器)标淮化熔断器系统示例A至K
第3部分：非熟练人员使用的熔断器的补充要求(主要用于家用和类似用途的熔断器)标准化熔断器系统示例A至F;
第4部分：半导体设备保护用熔断体的补充要求
第5部分：低压熔断器应用指南；
第6部分：太阳能光伏系统保护用熔断体的补充要求
本部分为GB13539的第1部分；GB13539的第2、3、4及6部分在本部分称为下续部分标准
本部分按照GB/T1.1-2009给出的规则起草。
本部分代替GB13539.1—2008《低压熔断器第1部分：基本要求》。本部分与GB13539.1-200
的主要区别
表13“同一熔断器系列中最大与最小额定电流之间的其他额定电流熔断体试验和被试熔断体数量一览表”中增加一个g熔断体试品。原约定不熔断电流试验和额定电流试验用同一个试品进行试验，现改为各用一个试品进行试验；
8.23“隔离适用性验证”中原文第一句改为“电气间隙和爬电距离应通过尺寸测量和电压试验进行验证。”；
表21“直流熔断器的分断能力试验参数”的时间常数栏中，原为“15ms~20ms”，现改为：“预期电流20kA以上时：15ms~20ms;预期电流20kA及以下时：0.5(1)%ms,允差%(以A为单位)”
增加附录E〔规范性附录)“具有连接外部铜导线的无螺纹型接线端子的熔断器底座的特殊要本部分使用翻译法等同采用IEC60269-1:2009《低压熔断器第1部分：基本要求》。 GB13539的本部分适用于装有额定分断能力不小于6kA的封闭式限流熔断体的熔断器。该熔断
器作为保护标称电压不超过1000V的交流工频电路或标称电压不超过1500V的直流电路用。
本部分的下续部分标准里包括了那些应用在特殊条件下的熔断器的补充要求EC609473《低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器》中
使用的熔断体亦应符合本部分要求。
注1:对于“a”熔断体，其直流性能(见2.2.4)的细节宜由用户与制造厂协商。注2:对某些特殊用途的熔断器，如电力机车用熔断器或高颏电路用熔断器，使用本部分时须作
要可单独另订标准
注3:本部分不适用于小型熔断器，小型熔断器的标准为IEC60127
