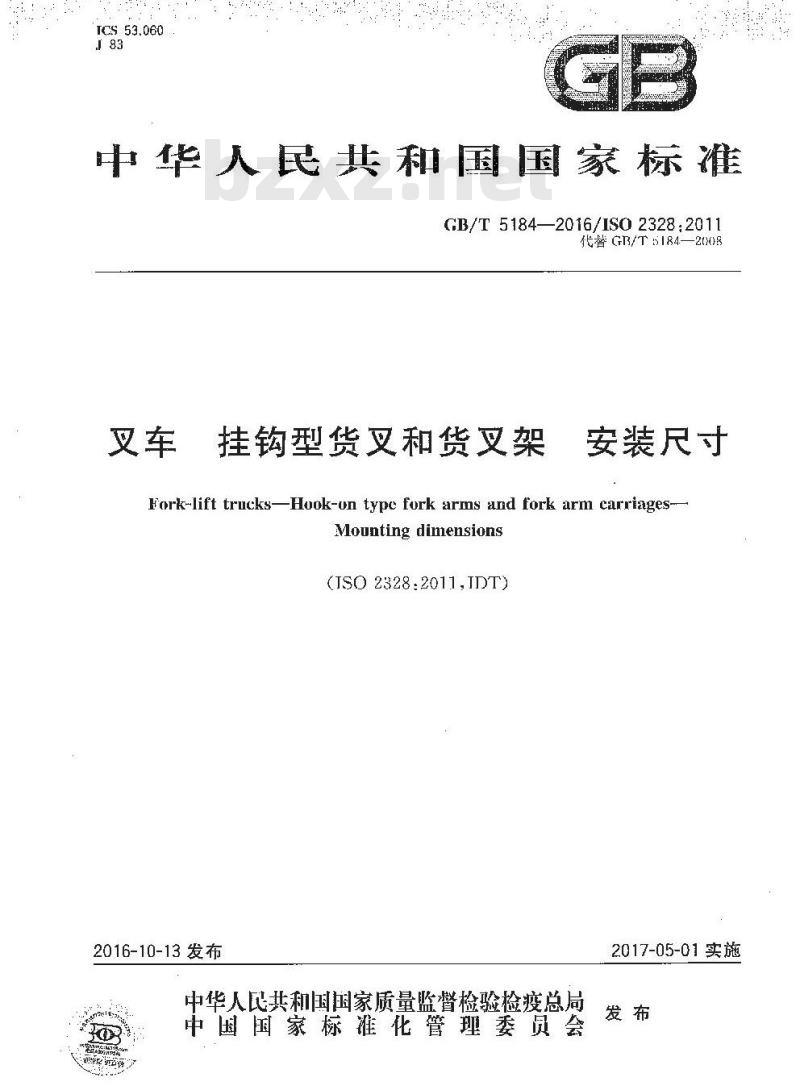

【GB国家标准】 叉车 挂钩型货叉和货叉架 安装尺寸

标准号：GBT 5184-2016 (ISO 2328：2011)
标准名称：叉车 挂钩型货叉和货叉架 安装尺寸
英文名称：Fork-lift trucks--Hook-on type fork arms and fork arm carriages-Mounting dimensions
标准格式：PDF
发布时间：2016-10-13
实施时间：2017-05-01
标准大小：319K
标准介绍：标准按照GB/T1.1-2009给出的规则起草

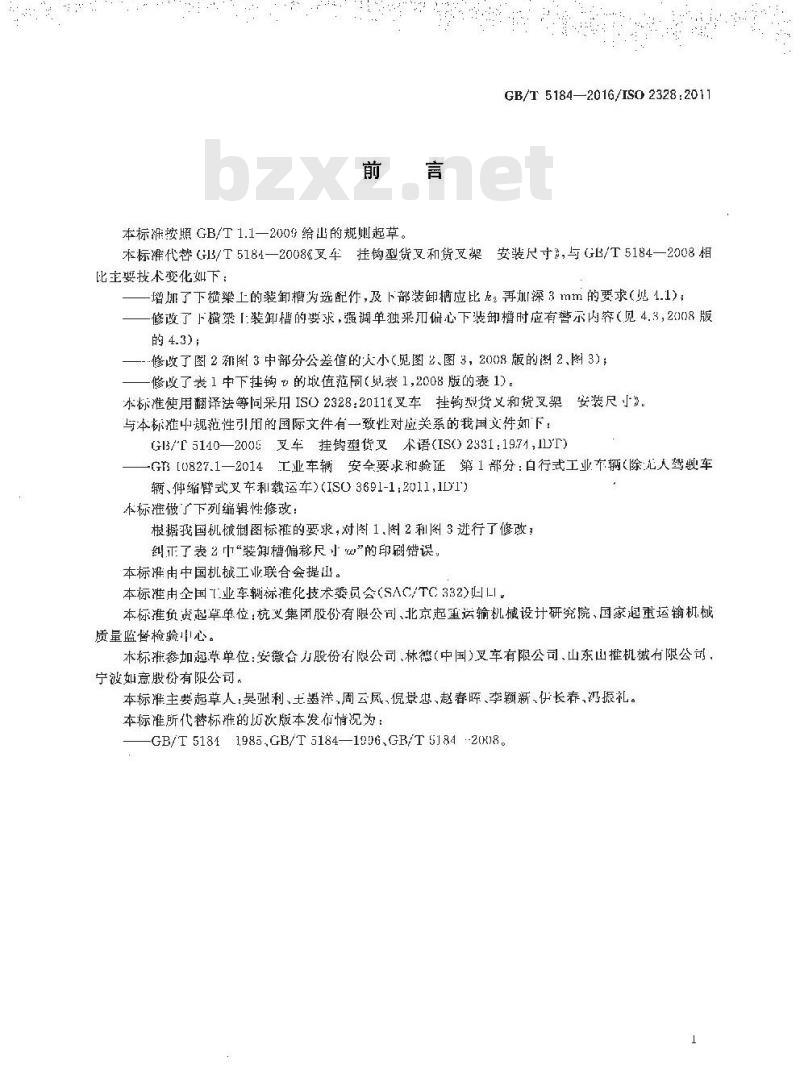

标准代替GB/T5184-2008《叉车挂钩型货叉和货叉架安装尺寸》，与GB/T5184-2008相比主要技术变化如下：
增加了下横梁上的装卸槽为选配件，及下部装卸槽应比k2再加深3mm的要求(见4.1)；
一修改了下横梁上装卸槽的要求，强调单独采用偏心下装卸槽时应有警示内容(见4.3,2008版的4,3)；
一修改了图2和图3中部分公差值的大小(见图2、图3,2008版的图2、图3)
-修改了表1中下挂钩v的取值范围(见表1,2008版的表1)。
本标准使用翻译法等同采用ISO2328:2011叉车挂钩型货叉和货叉架安装尺寸》
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下
GB/T51402005叉车挂钩型货叉术语(IsO2331:1974,T
GB10827.1-2014工业车辆安全要求和验证第1部分：自行式工业车辆(除无人驾驶车辆、伸缩臂式叉车和载运车)(IsO3691-1:2011,IDT)
本标准做了下列编辑性修改
根据我国机械制图标准的要求，对图1、图2和图3进行了修改；
-纠正了表2中“装卸槽偏移尺寸w”的印刷错误。
本标准由中国机械工业联合会提出
标准由全国工业车辆标准化技术委员会(SAC/TC332)归口。 本标准规定了叉车挂钩型货叉和货叉架的安装尺寸和附加要求，以便货叉和/或其他属具能够互换。这些尺寸和要求与叉车的额定起重量(不大于1099kg)和货叉的型式有关

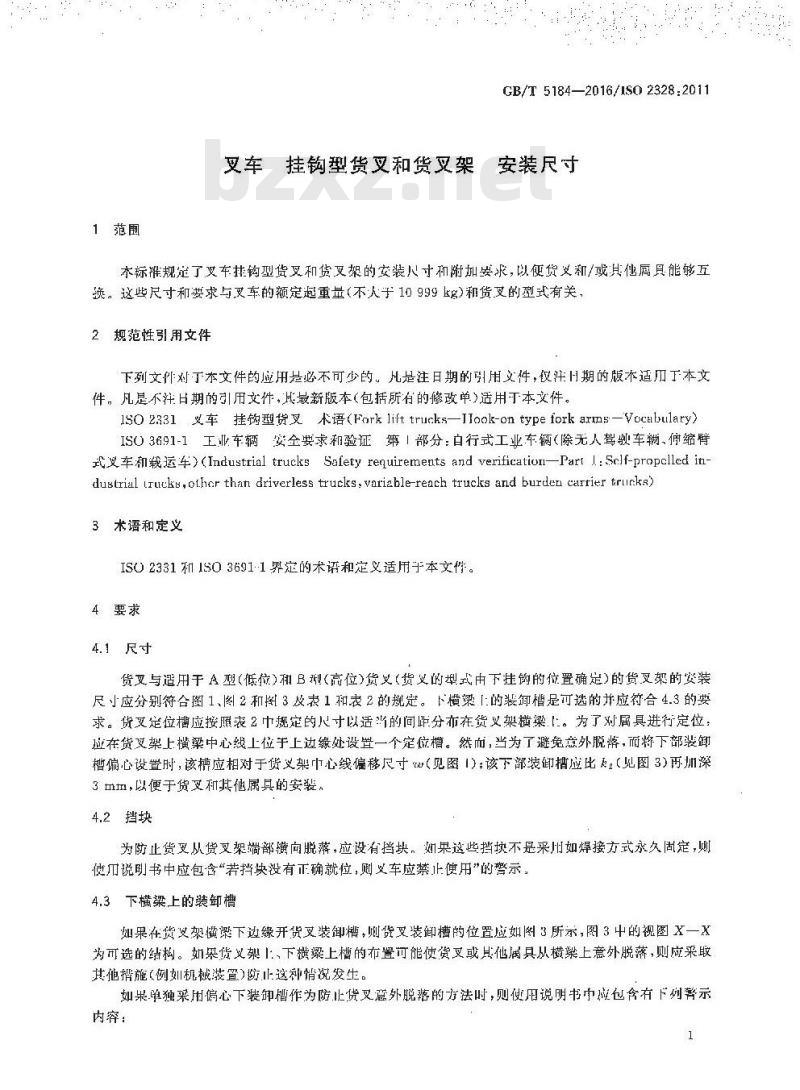

2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文
ISO2331叉车挂钩型货叉术语( Fork lift trucks-Hook-on type fork arms- Vocabulary)
ISO36911工业车辆安全要求和验证第1部分：自行式工业车辆(除无人驾驶车辆、伸缩臂
式叉车和载运车)( Industrial trucks Safety requirements and verification-Part1: Self-propelled industrial trucks, other than driverless trucks, variable-reach trucks and burden- carrier trucks)
ISO2331和ISO3691-1界定的术语和定义适用于本文
4要求
4.1尺寸

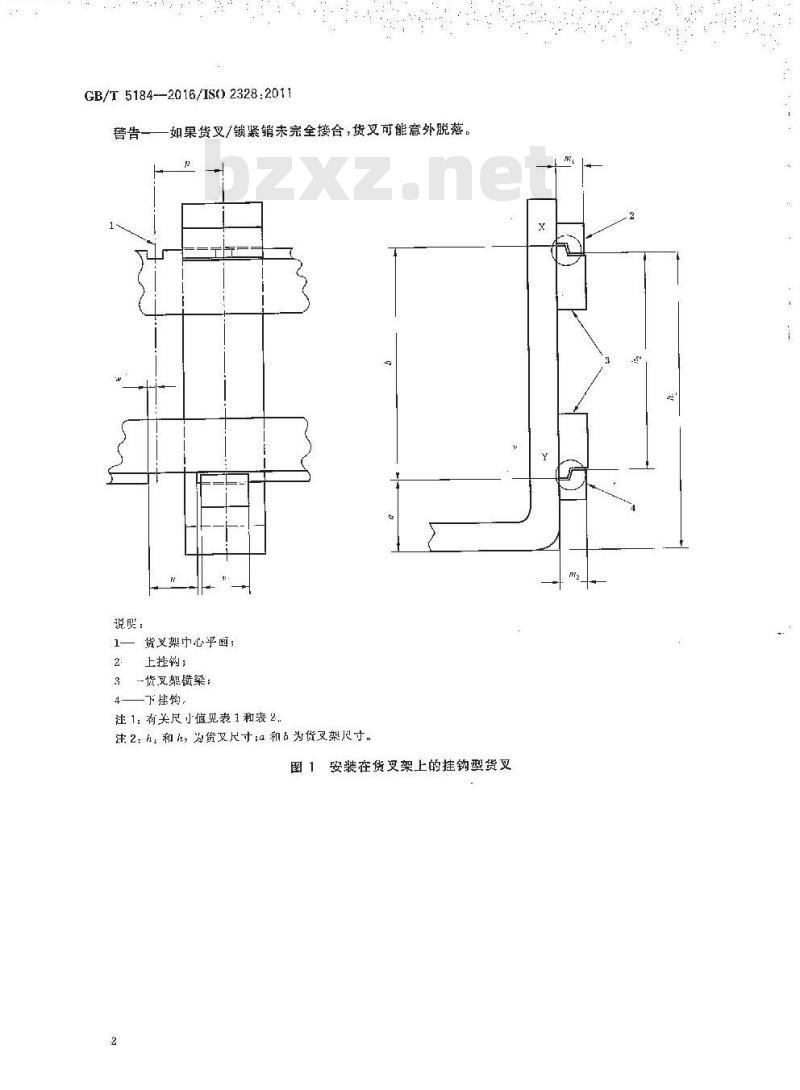

货叉与适用于A型(低位)和B型(高位)货叉(货叉的型式由下挂钩的位置确定)的货叉架的安装
