【轻工行业标准(QB)】 手表壳与表带连接尺寸系列

QB/T2402—1998

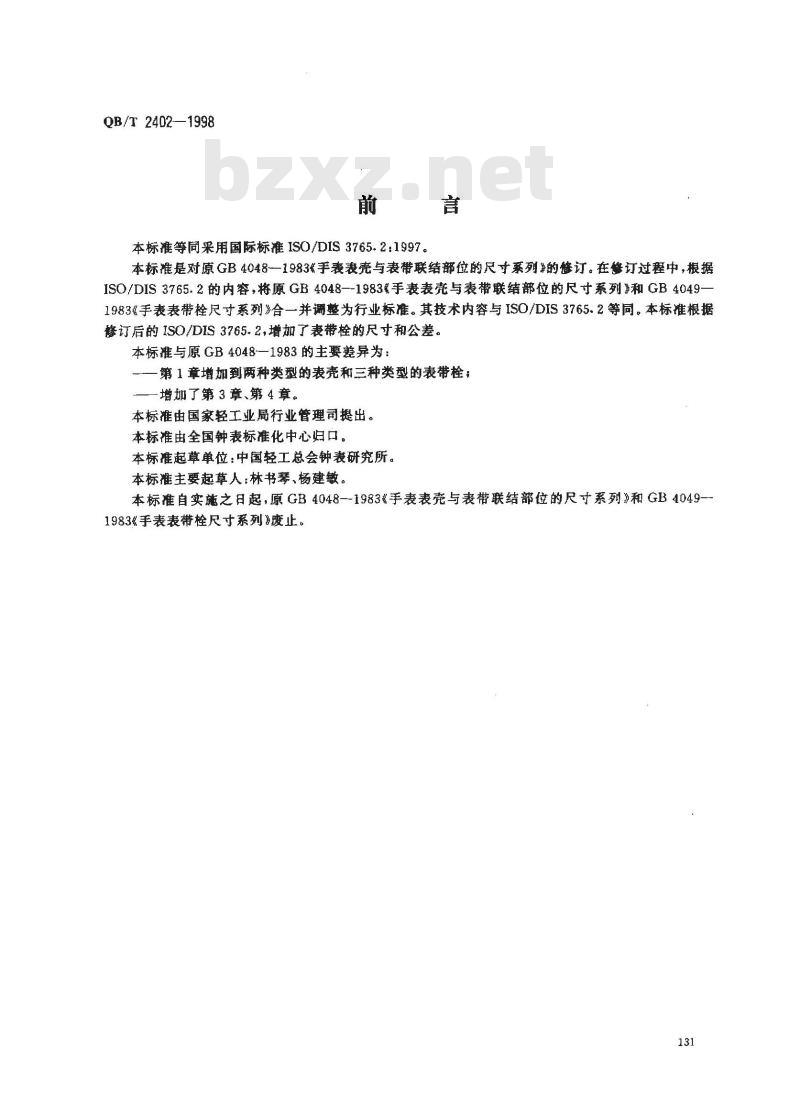

本标准等同采用国际标准ISO/DIS3765.2:1997。本标准是对原GB4048一1983手表表壳与表带联结部位的尺寸系列的修订。在修订过程中，根据ISO/DIS3765.2的内容，将原GB4048--1983手表表壳与表带联结部位的尺寸系列》和GB40491983手表表带栓尺寸系列》合一并调整为行业标准。其技术内容与ISO/DIS3765.2等同。本标准根据修订后的ISO/DIS3765.2，增加了表带栓的尺寸和公差。本标准与原GB 4048—1983的主要差异为：-第1章增加到两种类型的表壳和三种类型的表带栓：增加了第3章、第4章。
本标准由国家轻工业局行业管理司提出。本标准由全国钟表标准化中心妇口。本标准起草单位：中国轻工总会钟表研究所。本标准主要起草人：林书琴、杨建敏。本标准自实施之日起，原GB4048--1983手表表壳与表带联结部位的尺寸系列》和GB4049—1983%手表表带栓尺寸系列》废止。131
QB/T2402—1998

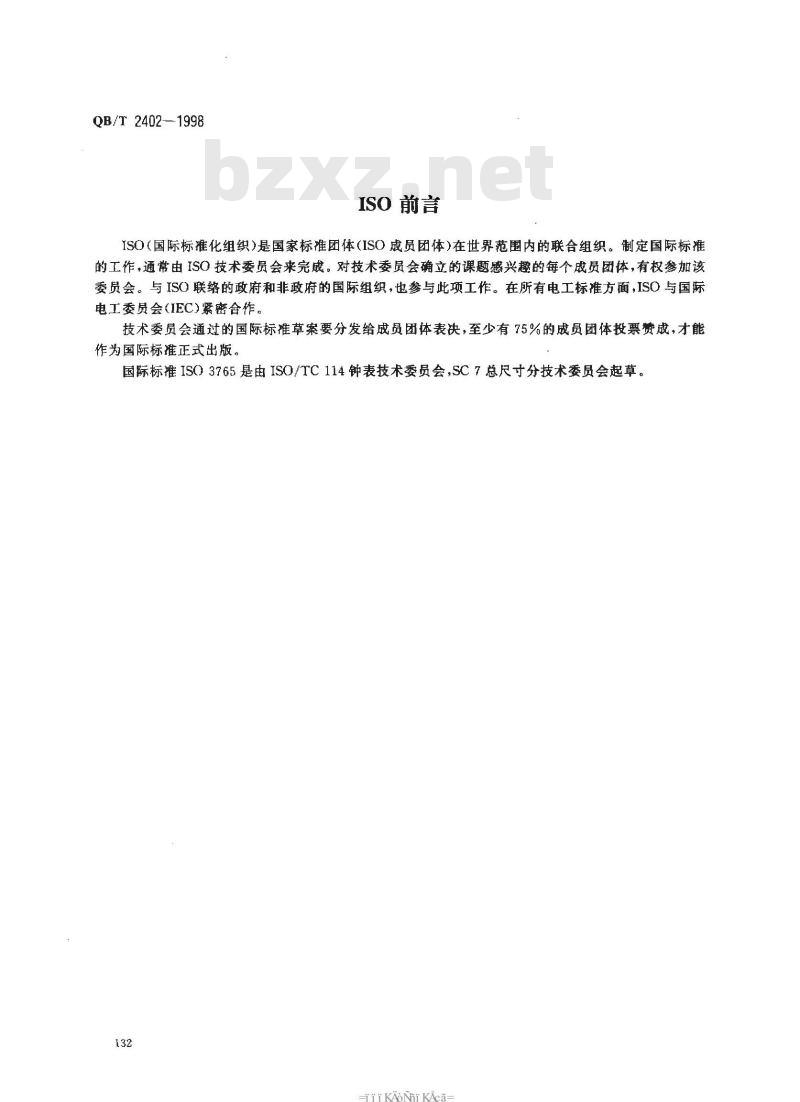

ISO前言
ISO（国际标准化组织）是国家标准团体（ISO成员团体）在世界范围内的联合组织。制定国际标推的工作，通常由ISO技术委员会来完成。对技术委员会确立的课题感兴趣的每个戚员团体，有权参加该委员会。与ISO联络的政府和非政府的国际组织，也参与此项工作。在所有电工标准方面,ISO与国际电工委员会（IEC）紧密合作。
技术委员会通过的国际标准草案要分发给成员团体表决，至少有75%的成员团体投票赞成，才能作为国际标准正式出版。
国际标推ISO3765是由ISO/TC114钟表技术委员会，SC7总尺寸分技术委员会起草。132
HiiKAoNniKAca

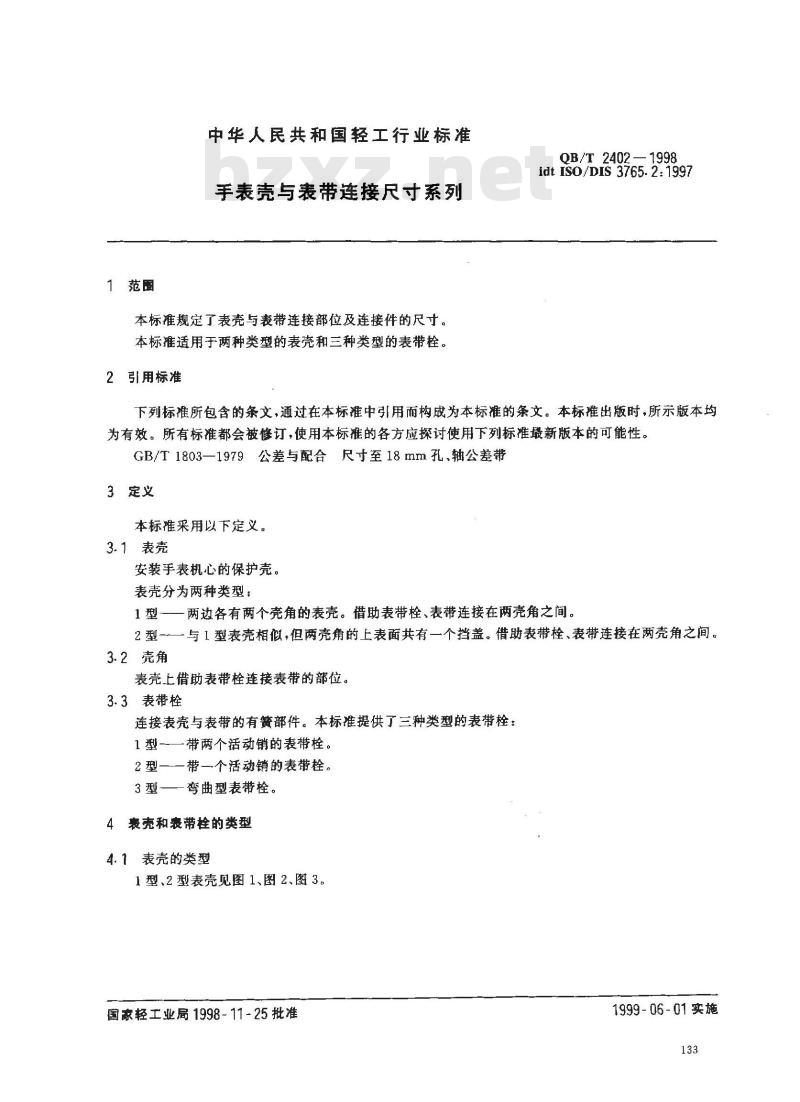

1范围
中华人民共和国轻工行业标准
手表壳与表带连接尺寸系列
本标准规定了表壳与表带连接部位及连接件的尺寸。本标推适用于两种类型的表壳和三种类型的表带栓。2引用标准
QB/T 2402—1998
idt Iso/DIs 3765. 2: 1997
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标最新版本的可能性。GB/T1803—1979公差与配合尺寸至18mm孔、轴公差带3定义
本标准采用以下定义。
3.1表壳
安装手表机心的保护壳。
表壳分为两种类型：
1型一一两边各有两个壳角的表壳。惜助表带栓、表带连接在两壳角之间。2型一一与1型表壳相似，但两壳角的上表面共有一个挡盖。借助表带栓、表带连接在两壳角之间。3.2壳角
表壳上借助表带栓连接表带的部位。3.3表带栓
连接表壳与表带的有簧部件。本标准提供了三种类型的表带栓：1型一一带两个活动销的表带栓。2型———带一个活动销的表带栓。3型—弯曲型表带栓。
4表壳和表带栓的类型
4.1表壳的类型
1型、2型表壳见图1、图2、图3。国豪轻工业局1998-11-25批准
1999-06-01实施
QB/T2402—1998

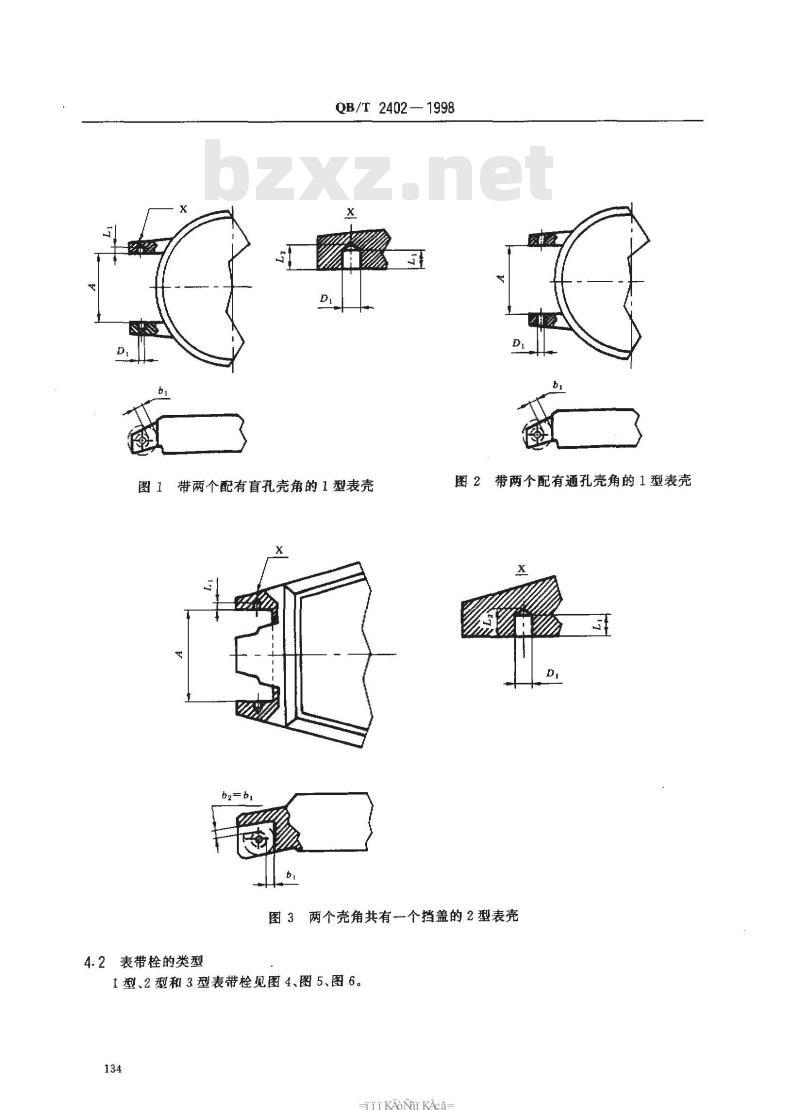

图1带两个配有盲孔壳角的1型表壳图2带两个配有通孔壳角的1型表壳5
图3两个壳角共有一个挡盖的2型表壳4.2表带栓的类型

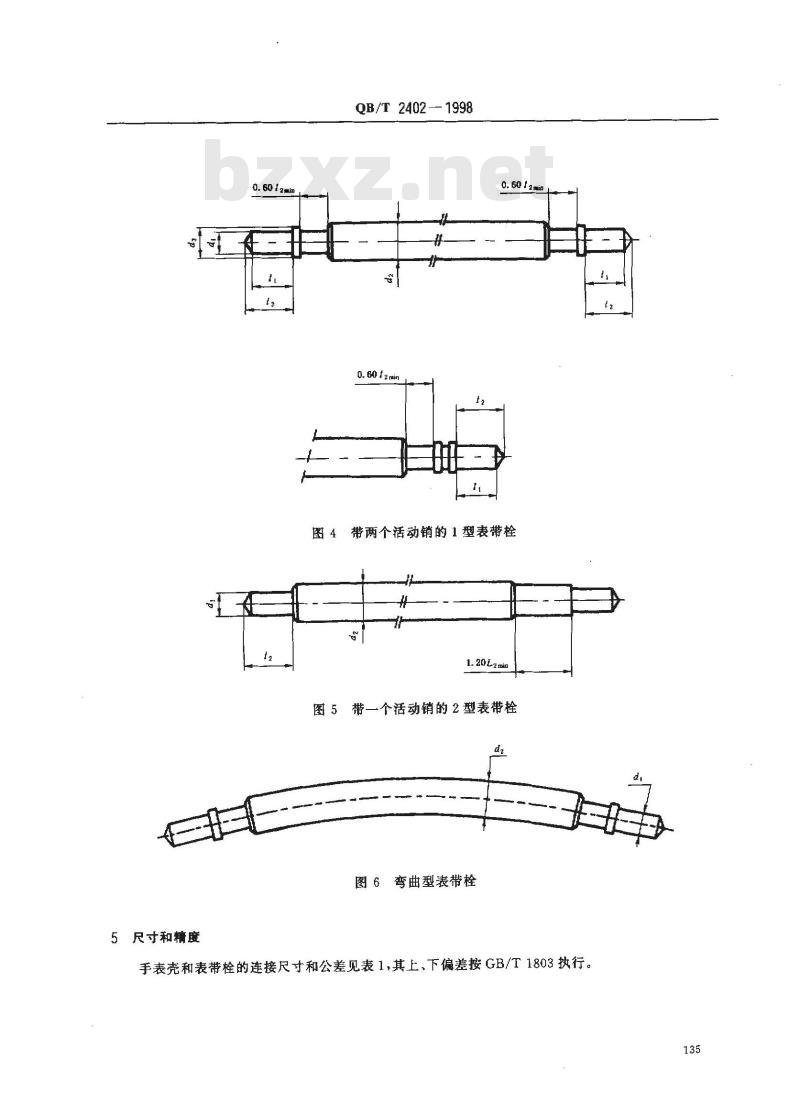

1型、2型和3型表带栓见图4、图5、图6。134
TTiKAoNi KAca-
5尺寸和精度
0. 60 12m
QB/T 2402-1998
0.6012min
0. 60 12 min
图4带两个活动销的1型表带栓
图5带一个活动销的2型表带栓
图6弯曲型表带栓
手表壳和表带栓的连接尺寸和公差见表1，其上，下偏差按GB/T1803执行。135此内容来自标准下载网
手轰亮
表带栓
壳角孔
孔有效
QB/T 2402—1998
孔深度
HiiKAoNniKAca-
表带检
轴有效
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
